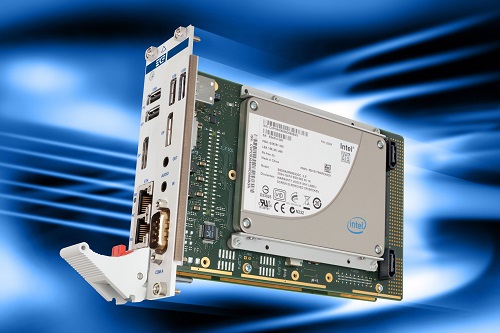

 写真をクリックすると拡大写真をご覧になれます。
|
PCS-BALLET は, CompactPCI PlusIO CPU ボード PC5-LARGO 用の 3U 4HP メザニンカードです。
2 x USB 3.0, DisplayPort, Analog Audio,
RS-232 D-Sub (male) または Digital Audio (stuffing option) D-Sub を搭載しています。
動作温度範囲は 0 ℃ 〜 +70 ℃, オプションで産業用温度範囲に対応しています。
 PDFカタログ（1,503KB） |
 |
AWPCSBALLET-1 220131 |
- 3U/4HP メザニンサイドカード
- EKF CompactPCI PlusIO CPU ボード PC5-LARGO 用です。
- CPU ボートと併せて 8HP 幅になります。
- I/O
- 2 x USB 3.0 xHCI SuperSpeed フロントパネル
- DisplayPort フロントパネル
- Analog Audio フロントパネル
- RS-232 F/P D-Sub (male) もしくは Digital Audio (stuffing option) D-Sub (female) いずれか1つ
- オプション C32-FIO legacy front panel I/O (RS-232, KB/MS, Audio - additional 4HP F/P width)
- Integrated front panel CPU card and PCS-BALLET (8HP in total, 12HP when C32-FIO third floor mezzanine is installed in addition)
- オンボード ストレージ オプション
- オプション オンボード SATA SSD/HDD 2.5-inch
- オプション C20-SATA - single/dual 2.5-inch SSD/HDD メザニンカード
- オプション C41-CFAST - CFast SSD ソケット メザニンカード
- オプション C42-SATA - 1.8-Inch Solid State Drive メザニンカード
- オプション C47-MSATA - dual mSATA Module メザニンカード
- Up to three SATA connectors for system internal devices
|
- リア I/O オプション J1/J2
- SATA, USB, KB/MS, UART, GPIO
- 耐環境性能
- 長期供給可能
- Coating, sealing, underfilling 対応可能
- RoHS compliant 2002/95/EC
- 動作温度範囲 0℃ 〜 +70℃
- 動作温度範囲 御要望にて産業用温度範囲が可能です。
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
