■PC9-TOCCATA

■

主な特徴

写真をクリックすると拡大写真をご覧になれます。

PC9-TOCCATA は, Intel 第11世代 XEON プロセッサ (Tiger Lake H45 プラットフォーム) 搭載 CompactPCI PlusIO CPU ボードです。
PICMG CompactPCI PlusIO 3U 4HP(8HP/12HP) CPUカードシステムスロットコントローラです。
メインメハードウェアECC を搭載した統合メモリコントローラ(最大64GB DDR4 3200)、フロントパネル I/O(4HP) は、 DisplayPort 1.4, 3 x 2.5GbE などを搭載しています。
動作温度範囲は 0 ℃ ～ +70 ℃ (ご要望に応じて温度拡張 -40 ℃ ～ +85 ℃) に対応しています。

PDFカタログ

AWPC9TOCCATA-1 260428

　概要

PICMG CompactPCI PlusIO(PICMG CPCI 2.30)CPUカード
ユーロカードサイズ 100x160mm
高さ 3U
フロントパネル幅 4HP (8HP/12HPアセンブリ、オプションでフルハイトメザニンサイドカード付き)
3 x 10Gbps USB Type-C DP Alt Mode, 3 x 2.5Gbps Ethernet RJ45
CompactPCI PlusIOコネクタを介したバックプレーン通信
J1 - PCI 32bit 66MHz (PICMG CPCI 2.0)
J2 - PCIe, GbE, SATA, USB (PICMG CPCI 2.30)
動作温度 0 ℃ ～ +70 ℃ (ご要望に応じて温度拡張 -40 ℃ ～ +85 ℃) に対応
オンボードPCIeメザニン拡張オプション、マスストレージモジュールまたはサイドカード用
サイドカードや Low Profile のマスストレージモジュールは、COTS (取引,交換)およびカスタム専用のものとして提供可能です

　技術的な詳細についてはデータシートをご確認下さい。

システムブロック図

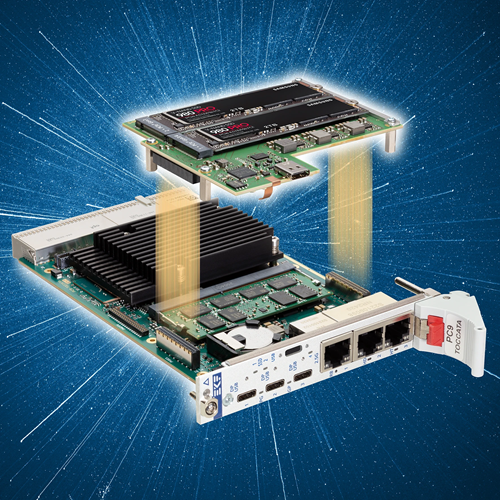

PC9-TOCCATA および S48-SSD
