   PC7-FESTIVAL 主な特徴
PC7-FESTIVAL


写真をクリックすると拡大写真をご覧になれます。

PC7-FESTIVAL は, Intel Xeon E3 v6 family (E3 1505M v6 3/4GHz etc.) プロセッサ 搭載 CompactPCI PlusIO CPU ボードです。
CompactPCI PlusIO (PICMG CPCI 2.30) 3U 4HP(8HP/12HP) システムスロットコントローラです。
メインメモリ最大 32GB DDR4 2400 ECC 付、フロントパネル I/O は、2 x USB3, 2 x DisplayPort, 2 x GbE, バックプレーン SATA 6G, USB 2.0 などを搭載しています。
動作温度範囲は 0 ℃ 〜 +70 ℃, オプションで -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。













PDF  PDFカタログ(10,459KB)
見積り依頼
AWPC7FESTIVAL-5 240730
  1. 概要
    • CompactPCI PlusIO (PICMG CPCI 2.30) システムスロットコントローラ
    • ユーロカードサイズ 100x160mm
    • 高さ 3U
    • フロントパネル 4HP (8HP/12HP assembly with optional mezzanine side card)
    • フロントパネル I/O, 2 x USB3, 2 x DisplayPort, 2 x GbE (標準構成時)
    • バックプレーン通信 CompactPCI J1 および J2 ハードメトリックコネクタ経由
    • J1 コネクタ PICMG CompactPCI 32-bit サポート
    • J2 コネクタ PICMG CompactPCI PlusIO サポート (PCIe, SATA, USB2)
    • J2 PlusIO configuration allows for either CompactPCI Serial backplane usage or rear I/O module attachment
    • J2 コネクタ 64-bit システムスロット (legacy CompactPCI 2.0 Classic) オプション構成可能
    • サイドカードおよびマスストレージモジュール COTS およびカスタム仕様として利用可能
  2. 電源
    • +5V, +3.3V CompactPCI 2.0 適合, J1 バックプレーンコネクタ経由
    • 消費電力は CPU およびメザニンカード構成に依存します。
    • +5V のみで、全ての25W プロセッサ搭載の、 ローコスト ボード設計。*
      * ) option different SKUs available with 25W processors for +5V/3.3V backplane supply - specify when ordering on request: PC7-FESTIVAL +5V only can deliver +3.3V to backplane for CompactPCI peripheral boards
    • スタンドアローン・コンピュータ (SAC) オプション 5V/10A ターミナルブロック
      (J1/J2 コネクタ無)
  3. プロセッサ
    • Intel Kaby Lake-H mobile platform with ECC (CM238 mobile workstation PCH)
    • Intel Xeon processor E3 v6 family (mobile workstation)
      • Xeon E3 1505M v6, 3/4GHz, 8M, 4C/8T, DDR4 2400 ECC, 45/35W, GT2 - P630, vPRO/AMT
      • Xeon E3 1505L v6, 2.2/3GHz, 8M, 4C/8T, DDR4 2400 ECC, 25W, GT2 - P630, vPRO/AMT
    • 7th Generation Intel Core mobile processor
      • i3 7100E, 2.9GHz, 3M, 2C/4T, DDR4 2400 ECC, 35W, GT2 - 630
      • i3 7102E, 2.1GHz, 3M, 2C/4T, DDR4 2400 ECC, 25W, GT2 - 630
  4. ファームウェア
    • Phoenix UEFI (Unified Extensible Firmware Interface) 2.5 with CSM*
      * ) CSM (Compatibility Support Module) emulates a legacy BIOS environment, which allows to boot a legacy operating system such as DOS, 32-bit Windows and some RTOS
    • Phoenix SCT (SecureCore Technology) Release V4.01
    • ACPI V5.0
    • Fully customizable by EKF
    • Secure Boot and Measured Boot supported - meeting all demands as specified by Microsoft
    • Windows, Linux and other (RT)OS supported
    • Intel AMT supported for Intel Xeon E3 v6 (disabled by default, must be enabled via BIOS setup)
  5. メインメモリ
    • Integrated memory controller up to 32GB DDR4 2400 ECC +ECC
    • DDR4 +ECC soldered memory up to 16GB
    • DDR4 +ECC SO-DIMM memory module socket up to 16GB
  6. メザニンマスストレージ
    • Mezzanine side card connectors for local expansion e.g. SSD mass storage
    • Low profile mezzanine modules available (4HP front panel)
    • サイドカード利用可能 (8HP common F/P assembly)
    • P-HSE1 - configurable as 4 x SATA 6G or 4 x PCIe Gen3 (from CM238 PCH), 1 x USB3
    • P-HSE2 - 4 x PCIe Gen3 (from CM238 PCH) & 3rd DisplayPort (from CPU)
    • P-EXP - Legacy (from PCH)
    • 4HP Low profile mezzanine module preferred options:
      • C48-M2 Mezzanine module - 2 x M.2 2280 SATA SSD sockets
      • S48-SSD - 1 x M.2 2280 NVMe SSD socket, 1 x M.2 2280 NVMe or SATA SSD socket (autosense), 1 x Type-C USB F/P connector (enabled for DisplayPort alternate mode)
      • P82-GBE - 2 x 2.5GBASE-T for J2 backplane connector, 1 x M.2 2280 NVMe SSD socket
    • 8HP/12HP Mezzanine side card options:
      • P01-M12 Replacement for RJ45 GbE jacks by M12-X receptacles
      • PCU-UPTEMPO - Side board w. 2 x M.2 SATA SSD sockets & front I/O
      • PCZ-NVM - Side board w. 2 x M.2 NVMe SSD sockets & front I/O
      • SCJ-VEENA - 1 x M.2 NVMe or SATA SSD socket (autosense), quad 2.5GBASE-T Ethernet RJ45 jacks
      • SCL-RHYTHM - M.2 NVMe or SATA SSD socket (autosense), quad 1000BASE-T Ethernet M12-X ports
    • Custom specific side card design - I/O and storage
  7. グラフィックス
    • Integrated graphics engine, 3 symmetric independent displays
    • 3D HW acceleration DirectX12, OpenCL 2.x, OpenGL 4.3/4.4, ES 2.0
    • HW video decode/encode HEVC10b 10-bit, VP9 10-bit, JPEG
    • HDR (High Dynamic Range) Rec. 2020 Wide Color Gamut
    • Content protection
    • UHD premium content playback
    • Front panel options: Dual DisplayPort (DP) connectors
    • 3rd DisplayPort optional via Type-C connector on low profile mezzanine card S48-SSD
    • 最大解像度 4096 x 2304 @60Hz (any DisplayPort, concurrent operation)
    • DisplayPort 1.2 Multi-Stream Transport (MST) - display daisy chaining
    • MST max resolution via single DP connector 2880x1800@60Hz (2 displays), 2304x1440@60Hz (3 displays)
    • DisplayPort integrated audio (3 independent audio streams)
  1. ネットワーク
    • Up to 4 networking interface controllers (NIC), 1000BASE-T, 100BASE-TX, 10BASE-T connections
    • Port 1 equipped w. I219LM PHY (suitable for Intel AMT)
    • Port 2 equipped w. Intel I210-IT -40 ℃ to +85 ℃ operating temperature GbE controller w. integrated PHY
    • IPv4/IPv6 checksum offload, 9.5KB Jumbo Frame support, EEE Energy Efficient Ethernet
    • IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensivitive streams
    • IEEE 1588 and 802.1AS packets hardware-based time stamping for high-precision time synchronization
    • RJ45 front panel jacks (option 2 x M12-X with mezzanine module P01)
    • Option quad 2.5GbE RJ45 front panel ports with SCJ-VEENA side card (8HP front panel width)
    • Option quad 1GbE M12-X front panel ports with SCL-RHYTHM side card (8HP front panel width)
    • Option 2 x 2.5GbE over J2 backplane connector with P82-GBE low profile mezzanine module
  2. チップセット
    • Intel CM238 Mobile Workstation Platform Controller Hub (PCH)
      • PCIe Gen3 8GT/s
      • SATA 6G
      • USB3
      • GbE
      • SPI,LPC, Audio, Legacy
  3. オンボード・ビルディングブロック
    • Additional on-board controllers, PCIe based
    • PCIe to PCI Bridge 32bit 33/66MHz for 7 CompactPCI Classic peripheral card backplane slots
    • 1 x Gigabit Ethernet controller Intel I210IT (front panel)
    • 1 x Gigabit Ethernet PHY Intel I219LM (front I/O)
    • IEEE 1588-2008 Precision Time Protocol supported including PPS and PPM signals supported
  4. セキュリティ
    • Trusted Platform Module
    • Discrete TPM 2.0 for highest level of certified platform protection
    • Infineon Optiga SLB 9665 cryptographic processor
    • Conforming to TCG 2.0 specification
    • Option fTPM (firmware-based TPM 2.0) or dTPM (discrete TPM) selectable from UEFI (BIOS) setup
    • AES hardware acceleration support (Intel AES-NI)
  5. フロントパネル I/O 4HP
    • 2 x Gigabit Ethernet RJ45 (1 = PCH & I219LM - Intel AMT, 2 = I210IT)
    • 2 x DisplayPort (from processor integrated HD graphics engine, standard DP latching receptacles
    • 2 x USB 3.0 Type-A
    • Option Type-C USB 3.1 Gen1 w. S48-SSD low profile mezzanine module
    • Support for Type-C locking plugs (dual screw) according to the Locking Connector Spec. Rev. 1.0
    • DisplayPort Alt Mode on Type-C connector (3rd video monitor output)
  6. フロントパネル I/O 8HP
    • Option RS-232, USB3, DisplayPort w. PCZ-NVM side card
    • Option quad port 2.5GbE RJ45 jacks w. SCJ-VEENA side card
    • Option quad port 1GbE M12-X receptacles w. SCL-RHYTHM side card
    • Option 2 x M12 X-coded receptacles for Gigabit Ethernet (P01, as replacement for RJ45)
    • Option RS-232, HD-Audio, USB w. PCU-UPTEMPO side card
    • Custom specific front panel and side card design
  7. CompactPCI バックプレーン
    • PICMG CompactPCI 2.0 CPU card & system slot controller for J1 based 32-bit CompactPCI systems
    • Support for up to seven CompactPCI peripheral boards, 33/66MHz (PI7C9X112 PCIe to PCI bridge)
    • PICMG CompactPCI 2.30 J2 connector pin assignment according to CompactPCI PlusIO
    • J2 is assigned to 4 x PCIe Gen2*, 4 x SATA 3G*, and 4 x USB2 ports (all derived from PCH)
    • Option 2 x 2.5GbE* over J2 backplane connector with P82-GBE low profile mezzanine module
    • J2 can be used to enable CompactPCI Serial peripheral card slots for hybrid systems with a split backplane
    • Hybrid small system racks available (e.g. SRP-BLUBOXX)
    • J2 can be used alternatively for a rear I/O module
    • Custom specific rear I/O module design on request
    • J2 Connector option available - 64-bit system slot tolerant for legacy
    • Gigabit Ethernet 2 x 2.5GBASE-T* option w. P82-GBE low profile mezzanine module

      *) CompactPCI PlusIO specifies PCIe 5GT/s, SATA 3G and GbE 1000BASE-T only over J2 UHM. Due to obsolescence of the 3M UHM connector series the PC7-FESTIVAL will be equipped with a standard J2 hard metric backplane connector, which may result in PCIe 2.5GT/s (Gen1) backplane link training under adverse application conditions.
  8. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢・過酷環境ソリューション
    • Coating, sealing, underfilling 対応可能
    • RoHS compliant 2002/95/EC
    • Lifetime application support
    • EC 規制 EN55022, EN55024, EN60950-1
    • 動作温度範囲 0℃ 〜 +70℃
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張) 要御要望
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 21.2 年
    • EC 規制 EN55035, EN55032, EN62368-1
  9. アプリケーション
    • 産業用一般コンピューティング, x86 ベースソフトウエアシステム
    • IIoT アプリケーション, エッジコンピューティング, IIOT
    • 中高 組み込み CPU パフォーマンス
    • CompactPCI クラッシックスステムのアップグレード
    • CompactPCI Serial ペリフェラルカード拡張
    • スタンドアローン・コンピューティング (SAC)

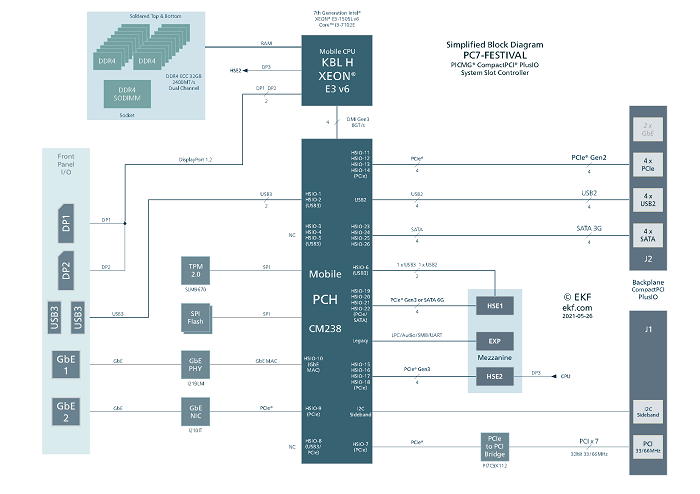

システムブロック図

システムブロック図

PDF  ブロック図 PDF(22KB)
PDF  バックプレーン情報 PDF(20KB)
