PC6-TANGO 主な特徴


PC6-TANGO は, Intel Atom 39xx (x7-E3950 4 Core 1.6GHz etc.) SOC プロセッサ (Apollo Lake APL-I) 搭載 CompactPCI PlusIO CPU ボードです。
CompactPCI PlusIO (PICMG CPCI 2.30) 3U 4HP(8HP/12HP) システムスロットコントローラです。
メインメモリ最大 8GB DDR3L 1600 ECC 付、フロントパネル I/O は、2 x USB3, 2 x DisplayPort, 2 x GbE などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張)に対応しています。

PDF  PDFカタログ(4,386KB)
AWPC6TANGO-2 231128
  1. 概要
    • CompactPCI PlusIO (PICMG CPCI 2.30) システムスロットコントローラ
    • ユーロカードサイズ 100x160mm
    • 高さ 3U
    • フロントパネル 4HP (8HP/12HP assembly with optional mezzanine side card)
    • フロントパネル I/O コネクタ, 2 x USB3, 2 x DisplayPort, 2 x GbE (標準構成時)
    • バックプレーン通信 CompactPCI J1 および J2 ハードメトリックコネクタ経由
    • J1 コネクタ PICMG CompactPCI 32-bit サポート
    • J2 コネクタ PICMG CompactPCI PlusIO サポート (PCIe, SATA, USB2, GbE)
    • J2 PlusIO configuration allows for either CompactPCI Serial backplane usage or rear I/O module attachment
    • オンボード SATA 6G メザニン拡張オプション マスストレージモジュールまたはサイドカード用
    • サイドカードおよびマスストレージモジュール COTS およびカスタム仕様として利用可能
    • ローコストシステムの為の +5V のみの電源供給のボード設計
    • PC6-TANGO から +3.3V を CompactPCI ペリフェラルボードに供給できます。
  2. プロセッサ
    • Intel Apollo Lake (APL-I) SoC E39xx Series
    • x7-E3950, 4 Cores, 1.6GHz (TB 2.0GHz), 12W TDP/cTDP, 400/650MHz graphics, 2MB LLC
    • x5-E3940, 4 Cores, 1.6GHz (TB 1.8GHz), 9W TDP/cTDP, 400/600MHz graphics, 2MB LLC
    • x5-E3930, 2 Cores, 1.3GHz (TB 1.8GHz), 6W TDP/cTDP, 400/550MHz graphics, 2MB LLC
    • Graphics Burst, CPU Burst, Intel Speedstep
    • Intel Virtualization Technology (Intel VT-x / VT-d)
    • Intel Trusted Execution Engine (Intel TXE) 3.0
  3. ファームウェア
    • Phoenix UEFI (Unified Extensible Firmware Interface) V2.5 with CSM*
      * ) CSM (Compatibility Support Module) emulates a legacy BIOS environment, which allows to boot a legacy operating system such as DOS, 32-bit Windows and some RTOS
    • Phoenix SCT (SecureCore Technology) Release V4.01
    • ACPI tbd
    • Fully customizable by EKF
    • Secure Boot and Measured Boot supported - meeting all demands as specified by Microsoft
    • Windows, Linux and other (RT)OS supported
  4. メインメモリ
    • Integrated memory controller up to 8GB DDR3L 1600 +ECC
    • ソルダード・メモリ (堅牢アプリケーション向け)
  5. マスストレージ
    • On-board CFast Card socket (SATA based CompactFlash)
    • オプション front I/O Micro SD Card socket (SDHC, SDXC) 要御要望
    • SPI Flash 128Mbit (UEFI firmware and customer application data)
    • オプション eMMC (embedded MMC 5.0 64GByte soldered)
    • オプション low profile mezzanine card C41-CFAST (secondary CFast card socket) via P-HSE connector
    • オプション low profile mezzanine card C42-SATA (1.8-inch Micro SATA SSD socket) via P-HSE connector
    • オプション low profile mezzanine card C48-M2 (dual M.2 SATA SSD module sockets) via P-HSE connector
    • オプション 8HP assembly side card PCU-UPTEMPO (dual M.2 SATA SSD module sockets) via P-HSE connector
    • オプション 8HP assembly side card C44-SATA (2.5-inch SATA SSD/HDD) via P-HSE connector
    • オプション カスタム仕様メザニンボード設計 要御要望
  6. グラフィックス
    • Integrated HD Graphics Engine, Gen 9 LP
    • DirectX 12.0, OpenCL 2.0 Full Profile, OpenGL 4.3
    • HW video decode H264 L5.2, H.265 HEVC, VP9, MVC, MPEG2, JPEG/MJPEG, VC1, WMV9, VP8
    • HW video encode H264, SVC, AVC, MVC, MPEG-2
    • Content protection PAVP, HDCP 1.4
    • 2 x DisplayPort front panel connectors
    • DisplayPort 1.2a
    • 最大解像度 4096 x 2160 @60Hz
  7. ネットワーク
    • 4 x ネットワーク・インタフェース・コントローラ (NIC), 1000BASE-T, 100BASE-TX, 10BASE-T コネクタ
    • Intel I210-IT 動作温度 -40℃ 〜 +85℃ GbE controllers w. integrated PHY
    • IPv4/IPv6 checksum offload, 9.5KB Jumbo Frame support, EEE Energy Efficient Ethernet
    • IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensivitive streams
    • IEEE 1588 and 802.1AS packets hardware-based time stamping for high-precision time synchronization
    • 2 x GbE ports via RJ45 front panel jacks (option 2 x M12-X with mezzanine module P01)
    • 2 x GbE ports バックプレーン・コネクタ 経由
  8. APL SoC I/O 使用法
    • 4 x PCIe Gen2 to J2 backplane connector - usage for CompactPCI Serial peripheral cards or rear I/O module
    • 1 x PCIe Gen2 to PCIe switch PI7C9X2G606PR 1:5 lanes (on-board PCIe devices)
    • 1 x PCIe to PI7C9X112 PCI bridge (J1 backplane connector, for classic CompactPCI card support)
    • 1 x SATA 6G to on-board CFast SSD card socket - can be used as mass storage and boot device
    • 1 x SATA 6G to mezzanine expansion connector P-HSE
    • eMMC I/F 400MByte/s (HS400) to embedded MMC 5.0 64GByte (ordering option, mass storage device)
    • 2 x USB 3.0 to front panel connectors
    • 2 x DisplayPort to front panel connectors
    • SDIO (Micro SD Card) front panel slot (option, available on request)
    • 4 x USB2 to J2 backplane connector
    • LPC, Audio, I2C, 2 x USB2 to mezzanine expansion connector P-EXP
    • LPC to TPM 2.0 module
  1. オンボード ビルディングブロック
    • Additional on-board controllers, PCIe based
    • PCIe Gen2 packet switch PI7C9X2G606PR (6-port, 6-lane)
    • 2 x Gigabit Ethernet controllers Intel I210IT (front panel)
    • 2 x Intel I210IT (RIO via J2 backplane connector)
    • PCIe to PCI bridge PI7C9X112 (7 x PCI 33/66MHz)
    • PCIe Gen2 packet switch PLX 8608
    • Dual port SATA 6G/3G* controller Marvell 88SE9170 (to P-HSE mezzanine connector, and J2 RIO)
    • Option eMMC (embedded MMC 5.0 64GByte HS400)
  2. セキュリティ
    • Trusted Platform Module
    • TPM 2.0 for highest level of certified platform protection
    • Infineon Optiga SLB 9665 cryptographic processor
    • Conforming to TCG 2.0 specification
    • AES hardware acceleration support (Intel AES-NI)
  3. フロントパネル I/O 4HP
    • 2 x Gigabit Ethernet RJ45 (2 x I210IT)
    • 2 x DisplayPort (APL SoC)
    • 2 x USB 3.0 Type-A (APL SoC)
    • Option Micro SD Card slot (APL SoC)
  4. フロントパネル I/O 8HP
    • Option RS-232, Audio, USB w. PCU-UPTEMPO side card
    • Option 2 x M12 X-coded receptacles for Gigabit Ethernet (as replacement for RJ45)
    • Custom specific front panel and side card design
  5. CompactPCI & CompactPCI PlusIO バックプレーン
    • PICMG CompactPCI 2.0 CPU card & system slot controller for J1 based 32-bit CompactPCI systems
    • Support for up to seven CompactPCI peripheral boards, 33/66MHz (PI7C9X112 PCIe to PCI bridge)
    • PICMG CompactPCI 2.30 J2 connector pin assignment according to CompactPCI PlusIO **
    • J2 can be used to enable CompactPCI Serial peripheral card slots for hybrid systems with a split backplane
    • J2 can be used alternatively for a rear I/O module
    • J2 is assigned to 4 x PCIe Gen2 5GT/s (from APL SoC), 1 x SATA 3G * (from Marvell SATA controller), 4 x USB2 ports (from APL SoC), 2 x Gigabit Ethernet (I210IT networking controllers)

      *) CompactPCI PlusIO specifies SATA 3G over J2. SATA 6G may be functional but is not guaranteed. The Marvell SATA controller port available via J2 is therefore configured for 3Gbps by default.

      **) In case of obsolescence, the J2 UHM connector will be replaced by the CompactPCI 2.0 classic J2 connector. This may reduce high speed backplane transfer in particular applications (PCIe Gen1 2.5GT/s, SATA 1.5G). This does not affect peripherals attached via the P-HSE mezzanine connector.
  6. ローカル・エクスパンション
    • Mezzanine side card connectors for optional local expansion
      • P-EXP - LPC, Audio, 2 x USB2, I2C (from APL SoC)
      • P-HSE - 2 x SATA 6G (port 1 from APL SoC, port 2 from PCIe to SATA controller 88SE9170)
    • 4HP Low profile mezzanine module options (to be ordered separately)
      • CFast Card with C41-CFAST mezzanine module
      • SATA 1.8-Inch Solid State Drive with C42-SATA mezzanine module
      • Dual M.2/NGFF SATA SSD 2230 - 2280 size with C48-M2 mezzanine module
      • Custom specific module design
    • 8HP Mezzanine side card option (to be ordered separately)
      • PCU-UPTEMPO side board w. 2 x M.2 SATA sockets & front I/O
      • 2.5-inch SATA SSD/HDD available with C44-SATA
      • Custom specific side card design
  7. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢・過酷環境ソリューション
    • Coating, sealing, underfilling 対応可能
    • RoHS compliant 2002/95/EC
    • EC 規制 EN55035, EN55032, EN62368-1
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 21.6 年
  8. RT OS Board Support Packages 及び Driver サポート
  9. アプリケーション
    • 産業用一般ローパワー・コンピューティング, x86 ベースソフトウエアシステム
    • 過酷環境システム 輸送関連など
    • データ・コンセントレータ, ルーター, ゲートウェイ, キオスク, IIoT
    • Stand-alone computer (fog computing), scalable via mezzanine I/O expansion options
    • Small modular CompactPCI PlusIO systems for expansion with up to four peripheral cards

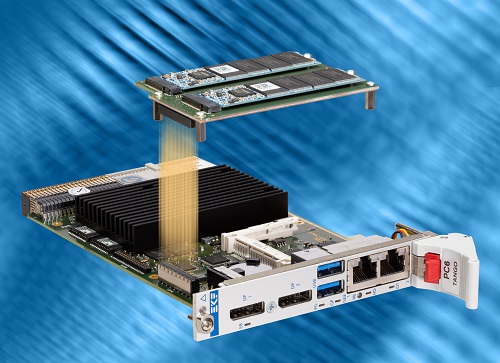

PC6-TANGO および C48-M2 Dual SSD

PC6-TANGO with C48-M2 Dual SSD

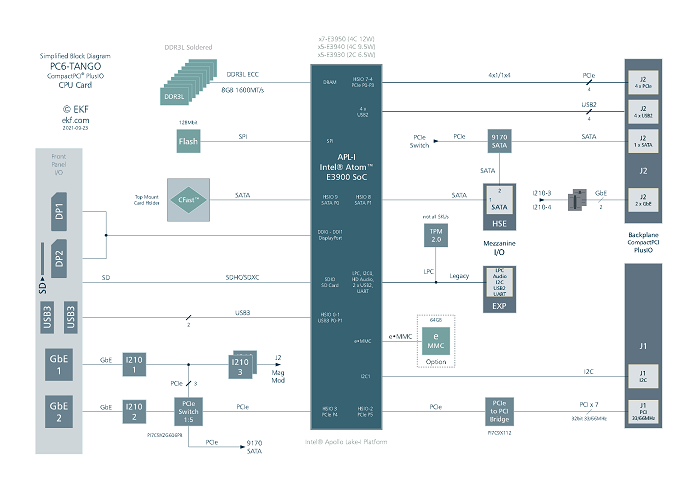

PDF  ブロック図 PDF(23KB)
