- 概要
- CompactPCI PlusIO (PICMG CPCI 2.30) システムスロットコントローラ
- ユーロカードサイズ 100x160mm
- 高さ 3U
- フロントパネル 4HP (8HP/12HP assembly with optional mezzanine side card)
- フロントパネル I/O コネクタ, 2 x USB3, 2 x DisplayPort, 2 x GbE (標準構成時)
- バックプレーン通信 CompactPCI J1 および J2 ハードメトリックコネクタ経由
- J1 コネクタ CompactPCI Classic 32-bit サポート
- J2 コネクタ (UHM ハイスピード) CompactPCI PlusIO サポート (4 x PCIe Gen2, 4 x SATA 3G/6G*,
4 x USB, 2 x GbE))
- J2 PlusIO configuration allows for either CompactPCI Serial backplane usage
or rear I/O module attachment
- オンボード PCIe x 4 Gen2 メザニン拡張オプション (サイドカード)
- オンボード SATA 6G メザニン拡張オプション マスストレージモジュールまたはサイドカード用
- オンボード DisplayPort (3rd video output) メザニン拡張オプション サイドカード用
- サイドカードおよびマスストレージモジュール COTS およびカスタム仕様として利用可能
- プロセッサ
- 5th Generation Intel Core CPU (Broadwell H)
- i7-5850EQ, 4 Cores, 2.7GHz (TB 3.4GHz), 47/37W TDP/cTDP, GT3e-6200 Intel
Iris Pro graphics 1GHz, 6MB LLC, vPRO/AMT
- i7-5700EQ, 4 Cores, 2.6GHz (TB 3.4GHz), 47/37W TDP/cTDP, GT2-5600 Intel
HD graphics 1GHz, 6MB LLC, vPRO/AMT
- ファームウェア
- Phoenix UEFI (Unified Extensible Firmware Interface) with CSM*
* ) CSM (Compatibility Support Module) emulates a legacy BIOS environment,
which allows to boot a legacy operating system such as DOS, 32-bit Windows
and some RTOS
- Fully customizable by EKF
- Secure Boot and Measured Boot supported - meeting all demands as specified
by Microsoft
- Windows, Linux and other (RT)OS supported
- Intel AMT supported (disabled by default, must be enabled via BIOS setup)
- メインメモリ
- Integrated memory controller up to 24GB DDR3L 1600 +ECC
- DDR3L +ECC ソルダード・メモリ 最大 8GB
- DDR3L +ECC SO-DIMM メモリモジュールソケット 最大 16GB
- グラフィックス
- Integrated HD Graphics Engine, 3 symmetric independent displays
- 3D HW acceleration DX11.1, OpenCL 1.2, OpenGL 4.3, ES 2.0
- HW media acceleration DXVA 2, VAAPI
- HW video decode H264, SVC, AVC, MVC, MPEG-2, MJPEG, JPEG large frame support,
VC-1, VP8
- HW video encode H264, SVC, AVC, MVC, MPEG-2
- Content protection PUMA, PAVP, HDCP
- Front panel options: Dual Mini-DisplayPort (mDP) or single VGA connector
option
- 3rd DisplayPort connector via mezzanine side card
- DisplayPort 1.2 Multi-Stream Transport (MST) - display daisy chaining
- 最大解像度 4096 x 2304 @60Hz (DisplayPort), 1920 x 1200 (VGA)
- 4k x 2k @24Hz supported for Blu-ray playback
- Integrated audio
- ネットワーク
- 最大 4 ネットワークインタフェース - 2 x front RJ45 GbE, 2 x backplane GbE via J2
- 1000BASE-T, 100BASE-TX, 10BASE-T コネクタ
- Front port 1 - I217LM with Intel AMT support
- Front port 2 - Intel I210-IT -40 ℃ to +85 ℃ operating temperature GbE NIC
w. integrated PHY
- Front port option M12 X-coded connectors (replacement for RJ45, requires
8HP front panel width)
- IPv4/IPv6 checksum offload, 9.5KB Jumbo Frame support, EEE Energy Efficient
Ethernet
- IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensivitive
streams
- IEEE 1588 and 802.1AS packets hardware-based time stamping for high-precision
time synchronization
- Backplane Gigabit Ethernet w. 2 x I210-IT NIC
- チップセット
- Intel QM87 Lynx Point Platform Controller Hub (PCH)
- 8 x PCIe Gen2 5GT/s
- 6 x SATA 6G
- 10 x USB2, 4 x USB3
- LPC, Audio, Legacy
|
- オンボード ビルディングブロック
- Additional on-board controllers, PCIe based
- 3 x Gigabit Ethernet controllers Intel I210IT
- 1 x Gigabit Ethernet PHY Intel I217LM
- PCIe to PCI Bridge PLX 8112
- PCIe Gen2 packet switch PLX 8608
- SATA 3G/6G* RAID controller Marvell 88SE9230, ARM powered subsystem for
host CPU offload
*) Marvell SATA RAID controller setup for 3Gbps by default - please refer
to the PC5-LARGO User Guide
- セキュリティ
- Trusted Platform Module
- TPM 2.0 for highest level of certified platform protection
- Infineon Optiga SLB 9665 cryptographic processor
- Conforming to TCG 2.0 specification
- AES hardware acceleration support by 5th Gen processor 5xxx series (Intel
AES-NI)
- フロントパネル I/O 4HP
- 2 x Gigabit Ethernet RJ45 (1 = PCH & I217LM - iAMT, 2 = I210IT)
- 2 x DisplayPort (from processor integrated HD graphics engine, mDP style
receptacles, optional cable connector retainer available)
- 2 x USB 3.0
- CompactPCI & CompactPCI PlusIO バックプレーン
- PICMG CompactPCI 2.0 CPU card & system slot controller for J1 based
32-bit PCI systems, 33/66MHz
- PICMG CompactPCI 2.30 J2 UHM connector according to CompactPCI PlusIO
- J2 can be used to enable CompactPCI Serial peripheral card slots for hybrid
systems with a split backplane
- J2 can be used alternatively for a rear I/O module
- J2 is assigned to 4 x PCIe Gen2 5GT/s (from PCH), 4 x SATA 3G/6G* (from
Marvell SATA hardware RAID controller), 4 x USB2 ports (from PCH), 2 x
Gigabit Ethernet (I210IT networking controllers)
*) Marvell SATA RAID controller setup for 3Gbps by default - please refer
to the PC5-LARGO User Guide
- ローカル・エクスパンション およびマスストレージ
- Mezzanine side card connectors for optional local expansion
- P-EXP - 2 x USB 2.0 & Legacy (from PCH)
- P-DP3 - 3rd DisplayPort video (from Intel Core CPU)
- P-HSE - 4 x SATA 6G & 4 x USB 2.0 (from PCH)
- P-PCIE - PCIe Gen2 5GT/s 1 link x 4 lanes or 4 links x 1 lane (from on-board
PCIe switch)
- 4HP Low profile mezzanine module options (to be ordered separately)
- CFast Card with C41-CFAST mezzanine module
- SATA 1.8-Inch Solid State Drive with C42-SATA mezzanine module
- Dual mSATA SSD with C47-MSATA mezzanine module
- Dual M.2/NGFF SATA SSD 2230 - 2280 size with C48-M2 mezzanine module
- Custom specific module design
- 8HP Mezzanine side card option (to be ordered separately)
- PCL-CAPELLA - multi function side card
- PCS-BALLET - multi function side card
- SCS-TRUMPET - multi function side card
- C32-FIO - 2 x COM RS-232, USB, PS/2 (12HP assembly)
- Variety of other side cards available
- Custom specific side card design
- 耐環境性能
- 産業, 輸送, 計測制御などの分野に適しています。
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- Lifetime application support
- RoHS compliant 2002/95/EC
- EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1)
- 動作温度範囲 0℃ 〜 +70℃
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張) 要御要望
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 11.0 年 (PC5-480D)
- RT OS Board Support Packages 及び Driver サポート
- LynxOS - 要御要望
- On Time RTOS-32 - 要御要望
- OS-9 - 要御要望
- QNX
- Real-Time Linux (RT Patch) - 要御要望
- RTX - 要御要望
- VxWorks 5.5 , 6.9 - 要御要望
- VxWorks 7.0 開発中
- その他 OS - 要御要望
|

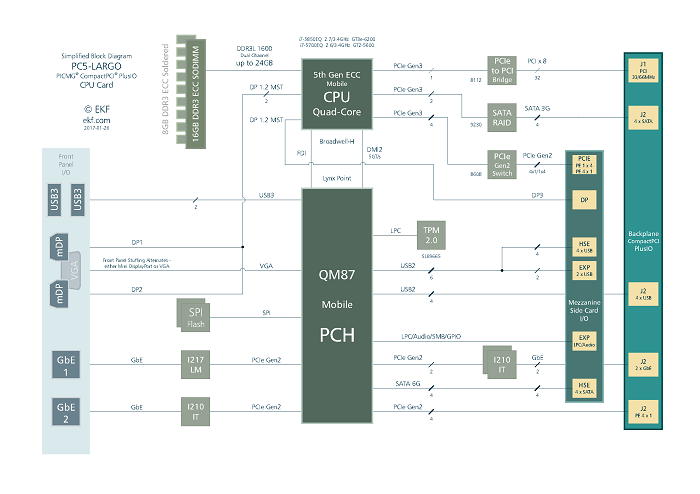

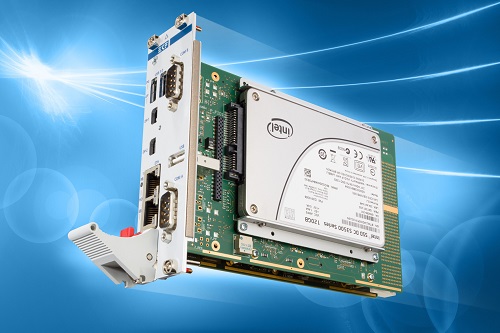

写真をクリックすると拡大写真をご覧になれます。
