- M.2
- M.2 Type 2280 モジュール (PCI Express M.2 規格準拠)
- Socket 3 System Interface, module key M, PCIe-based adapter pinout (PCIe
x1 Gen1)
- 2280-D5-M double sided module (4.2H host socket recommended)
- +3.3V, 300mA max.
- ランダム read/write アクセス tbd. MB/s
- ustom specific M.2 module design on request

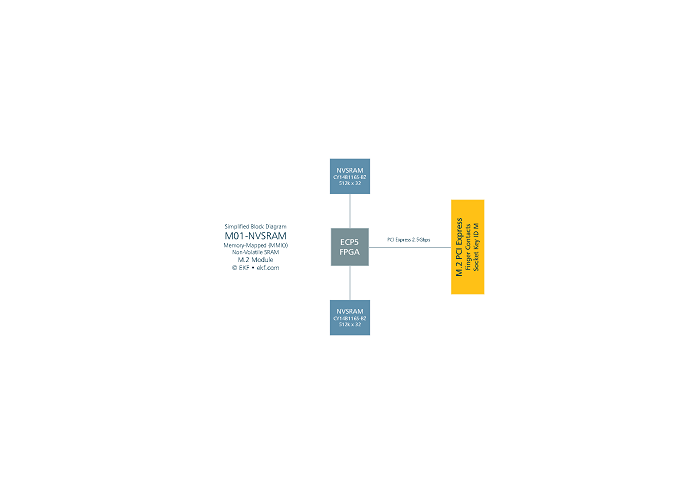

- FPGA
- Lattice ECP5, 45k LUTs, SERDES 2.5Gbps
- 産業用温度範囲
- PCI Express interface used for memory-mapped read/write transactions in
the memory address space
- Control function for one or two attached nvSRAMs organized x 32
- 御要望にてカスタム仕様の FPGA ファームウェア対応可能です。
- SRAM
- 2 x Cypress CY14B116S (512kx32, 16Mbit each) nvSRAM, 4MByte in total, AutoStore/Recall
- Embedded nonvolatile elements incorporate QuantumTrap technology, producing
the world's most reliable nonvolatile memory
- Infinite read, write, and recall cycles
- 1 million store cycles to QuantumTrap elements (automatically on power-down
event)
- データ保持 (data retention) 20 年
- 産業用温度範囲
|
- アプリケーション
- 高速メモリマップド・ランダムアクセス read/write 転送
- No file system required, operating system not necessary involved
- サンプルコードがダウンロード可能
- リアルタイム・アプリケーションに適しています。
- Industrial applications with need for a reliable power fail safe data buffer
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 御要望にて対応可能
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 59.3 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
