- 概要
- 1000BASE-T Ethernet スイッチ, 9 + 1 ポート
- 堅牢産業用アプリケーション向き, ready-for-use (Embedded Gold) 製品
- 9 x RJ45 Gigabit Ethernet フロントコネクタ
- 4 x 802.3at PoE+ (最大 30W/port)
- PoE+ 合計最大 120W サポート
- 1 x SFP 2500BASE-X リア コネクタ
- セルフマネージ動作, または ARM V8 CPU マネジメント サポート
- プロトコル オプション AVB/TSN VLAN など
- PCB 形状 152mm (W) x 139mm (D) (コネクタ部分除く)
- リア・エッヂ 4-pos 円形電源コネクタ
- 定格 48VDC/57VDC 電源入力
- フロント I/O
- 合計 9 x RJ-45 Ethernet フロント コネクタ
- 8 x AVB ケーブルポート 1-8, 1 x non AVB ケーブルポート 0
- 4 x PoE+ enabled ports 5-8
- 1000BASE-T, 100BASE-TX, 10BASE-T データ速度
- リア I/O
- 1 x SFP 2500BASE-X (switch board to switch board interconnection for doubling
the port count)
- 1 x RJ45 Ethernet コネクタ (CPU management console) 1000BASE-T, 100BASE-TX,
10BASE-T
- 1 x Power jack 4-pos. circular receptacle (aka Power-DIN connector)

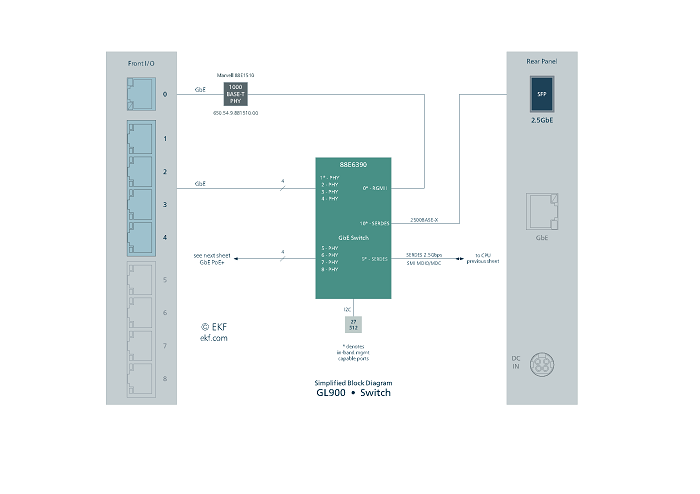

- ギガビット・イーサネット・スイッチ
- Marvell 88E6390 (Peridot) Gigabit Ethernet スイッチ
- フロントポート GbE MAC/PHY 1000BASE-T
- 4 x RJ45 コネクタ PoE+ 可能
- 5 x RJ45 コネクタ PoE+ 無
- 1 x SFP 2.5Gbps SerDes (two GL900 boards can be virtually combined into
a single switch)
- ハイパフォーマンス, ノンブロッキング, Gigabit Ethernet
- 最大 16K MAC アドレス, 10KByte Jumbo Frame をサポート
- 802.1 Audio Video Bridging (AVB) Gen 2 (*) をサポート
- Time Sensitive Networking (TSN) Standard (*), IEEE 1588v2 one-step PTP
- Synchronous Ethernet (*)
- Quality of Service (QoS) (with 8 traffic classes) をサポート
- 4096 802.1Q VLAN, 3 レベル 802.1Q セキュリティをサポート
- Unmanaged solution or management (*)
*) CPU Software stack required, for front ports 1-8 & SFP rear port

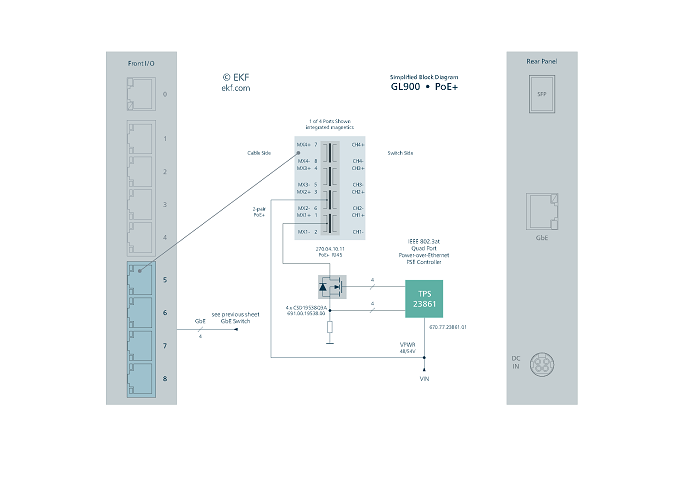

- パワーオーバー・イーサネット
- 4 x RJ45 PoE+ 可能 フロントポート
- PSE PoE+, IEEE 802.3at 準拠
- ポート毎の最大供給電力 30W
- 最大供給電力 合計 120W
- IEEE 802.3at PSE Type 2 Mode A (power over RJ45 pins 1/2 & 3/4, 600mA)

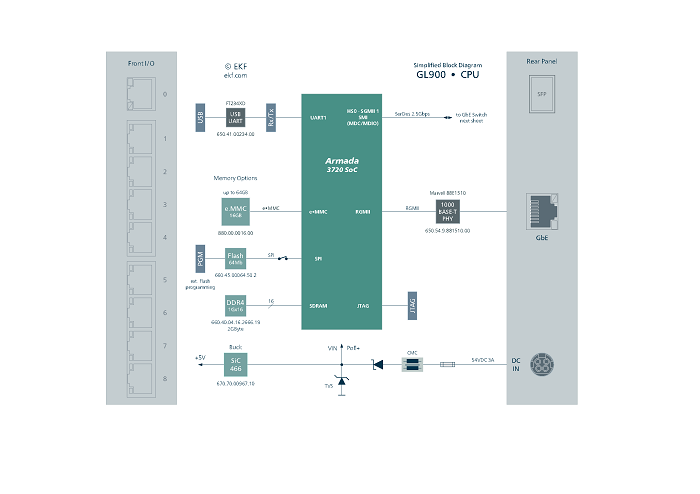

- CPU
- Marvell Armada 88F3720 dual-core または 88F3710 single-core SoC
- ARM v8 Cortex-A53
- 産業用温度範囲で最大 1GHz
- 32 KB 命令 / data (4-way) セットアソシアティブ L1 キャッシュ , パリティ/ECC 保護付
- Integrated power switches for dynamic shut down of CPU cores and unused
functions
- Optimal performance-per-Watt
- High-performance security offload engine including IPSec, SSL, DTLS, and
IKE
- Hardware compliance with ARM Trustzone architecture for DRM
- Enhanced Secure-Boot flow using integrated one time programmable (OTP)
memory
- FIPS-140 認証済み
- DDR4 2400 1GB, high-speed DRAM メモリ・コントローラ
- eMMC 5.1 Flash 16GB (最大 64GB)
- SPI Flash 64Mb
- 1 x 2.5 Gigabit Ethernet (SERDES) in use for switch host management
- 1 x 1 Gigabit Ethernet (RGMII) for rear panel I/O usage 1000BASE-T RJ45
|
- エコシステム
- U-Boot, Mainline Linux BSP (Marvell NDA customers only) を含む完全な SDK が利用可能
- Ubuntu 18.04 & Buildroot
- OpenWrt, Yocto, Linaro Open Data Plane (ODP) - support on request
- KVM and Containers - support on request
- JTAG ポート (オンボード ピンヘッダ) ハードウエア/ソフトウエア デバッグ用
- UART, FT234XD 経由で USB Type-B に配線, ダイアグおよびプログラミング用
- USB UART ドライバ スイート (FTDI web サイト)
- ソフトウエア
- WEB サーバ (ファームウェア・アップデート)
- AVB/TSN Stack (オプション)
- IEEE 802.1Q-2011 - Qav (FQTSS) & Qat (SRP)
- IEEE 802.1AS-2011 - Time Synchronization (PTPv2)
- VLAN
- AVNU MILAN Bridge Certified
- Industrial and custom specific protocols on request
- 電源
- DC 入力, 44V-57V (48VDC, 54VDC), 3A max.
- 消費電力 135W max. (@120W 外部負荷)
- FAST ACTING チップフューズ (PCB soldered type)
- 逆極性保護
- TVS ESD 保護
- コモンモード入力フィルタ
- リア電源コネクタ (desktop supply 4-pos. circular connector)
- アプリケーション
- 一般産業用ネットワーク, リアルタイム/TSN, 機械 監視・モニタリング
- インフォテインメント/プロフェッショナル オーディオ/ビデオ - AVB/Dante/Milan
- カスタム仕様のプロトコル/マネジメントが必要なシステム
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Conformal Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55024, EN55032, EN62368-1 (CE)
- FCC (計画中)
- MTBF 68.6 年
|
