- 概要
- 100BASE-T1 IEEE 802.3bw Ethernet スイッチ・カード
- 堅牢産業用向き, ready-for-use (Embedded Gold) 製品
- 7 x T1 インダストリアル・ジャック IP20, IEC 63171-6 適合
- 自動車産業.車載ネットワーク 向け
- シングルペアイーサネット スイッチ (Single Pair Ethernet Switch ), ブローダーリーチ (BroadR-Reach)
- セルフマネージ動作
- 形状 133mm (W) x 58mm (D) (コネクタ部分除く)
- M12-A DC 電源コネクタ
- オプション ターミナルブロック 電源コネクタ
- DC 9-57V 電源入力

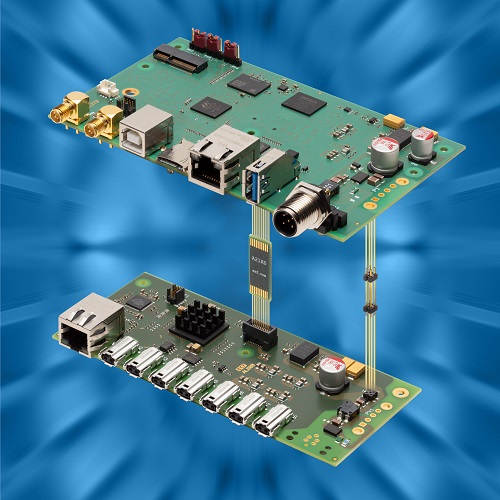

- GL600 ボード スタック構成 可能
- GC370 CPU ボード スタック構成 可能
- フロント I/O
- 1 x RJ45 コネクタ 1000BASE-T, 100BASE-TX, 10BASE-T
- 7 x 100BASE-T1 SPE フロントポート IEC 63171-6, Hi-Pot 変圧器により絶縁
- 1 x M12-A 5-pin DC 電源入力

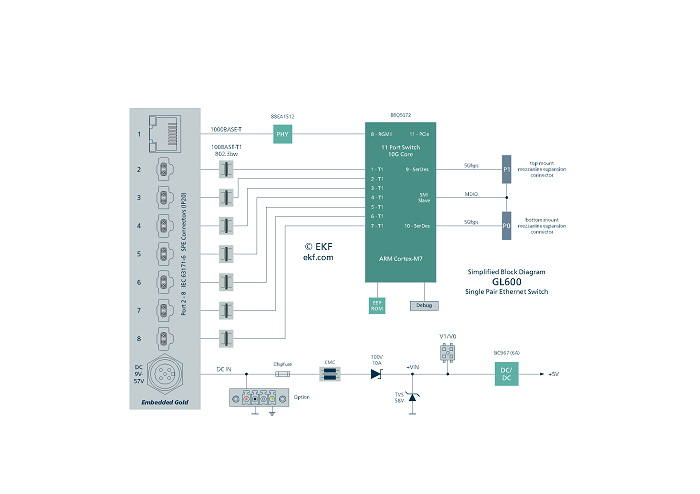

- シングルペアイーサネット スイッチ
- Marvell 88Q5072 11-port Automotive Ethernet スイッチ AEC-Q100 Grade 2 適合
- 802.1Qat SR Aware 20Gbps スイッチング・エンジン
- 2 Mbit パケット・メモリ +16 MAX アドレス
- キューコントローラ 8-Level QoS ポート毎
- 256 エントリ TCAM (ingress & egress)
- 3 color ingress policy
- Hardware support for Layer 3 static routing
- AVB/TSN per queue shaping 802.1Qav/Qbv
- 802.1AS & IEEE 1588/PTP
- Advanced security features including deep packet inspection engine (DPI)
- DoS (Denial of Service engine)
- On-Board EEPROM up to 512kb for switch configuration
- ARM Cortex M7 CPU 350MHz w. 1MB SRAM
- IEEE 802.3bw 100BASE-T1 PHYs Single Pair Ethernet SPE
- SPE PHYs configured as Master by default
- Fully inter-operable w. Open Alliance BroadR-Reach (OABR) PHYs
- 1 x フロントポート RJ45 コネクタ 1000BASE-T (88EA1512 RGMII PHY)
- 7 x フロントポート コネクタ 100BASE-T1 SPE IEC 63171-6 (88Q5072 integrated PHYs)
- 2 x 5Gbps SERDES internal mezzanine connectors for custom specific hardware
expansion
- Stacking of GL600 boards via SerDes connectors (increases port count),
or GC370 CPU protocol support
|
- 電源
- DC 入力, 9-57V (12VDC, 24VDC, 48VDC)
- 絶対最大入力電圧 65VDC
- 消費電力 2.5W max.
- FAST ACTING チップフューズ (PCB soldered type)
- 逆極性保護
- ESD 保護 (TVS)
- コモンモード入力フィルタ
- オプション ターミナルブロック, 3.5mm pitch 4 ポジション スクリューロック 電源入力
- アプリケーション
- 産業用ネットワーク - IIoT
- 車載用ゲートウェイ
- 車載ネットワーク
- 堅牢・過酷環境
- エッヂコンピューティング
- 輸送
- 工事車両
- ハーベスター
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Conformal Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- MTBF 134.4 年
|
