 写真をクリックすると拡大写真をご覧になれます。
|
GL200/GL220 は, 産業用 Gigabit Ethernet スイッチです。
形状は, 133.0mm x 78.0mm です。
8 ポート1000BASE-T Ethernet , 8 x RJ-45 コネクタ, PoE+ (GL220) を搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。
 PDFカタログ（1,835KB） |
 |
AWGL200-1 220729 |
- 概要
- 8 ポート 1000BASE-T Ethernet スイッチ, セルフマネージド 動作
- GL200 - PoE 無
- GL220 - PoE+
- 堅牢産業用向き, ready-for-use (Embedded Gold) 製品
- 産業用 PCB アセンブリ
- 形状 133.0mm x 78.0mm
- 8 x RJ-45 Gigabit Ethernet コネクタ
- GL220 , 802.3at PoE+ (最大 30W/port)
- ターミナルブロック 電源コネクタ
- DC 9-57V 電源入力 (GL200)
- 定格 DC 48V/57V 電源入力, PoE+ 用 (GL220)
- オプション スケーラブル 16/24 GbE ポート(スタック構成 最大 3 x GL200/GL220 PCB)
- オプション PCU ボード GC370 スタック (for AVB/TSN protocol software) - GL210/GL230
- I/O コネク
- RJ-45 Ethernet コネクタ (with integrated magnetics)
- 1000BASE-T, 100BASE-TX, 10BASE-T 準拠の転送レイト
- ターミナルブロック 3.5mm ピッチ 4 ポジション スクリューロック電源入力
- ギガビット・イーサネット・スイッチ
- Marvell 88E6390 ベースの Gigabit Ethernet スイッチ
- PCB をスタック可能, 16/24 ポート用 オプション
- スイッチは2.5Gbps SERDES (メザニンコネクタ) 経由で接続
- 統合 GbE MAC/PHY 1000BASE-T
- RJ-45 コネクタ ( w. integrated magnetics)
- ハイパフォーマンス, ノンブロッキング, Gigabit Ethernet
- 最大 16K MAC アドレス, 10KByte Jumbo Frame をサポート
- 802.1 Audio Video Bridging (AVB) Gen 2 (*) をサポート
- Time Sensitive Networking (TSN) Standard (*), IEEE 1588v2 one-step PTP
- Synchronous Ethernet (*)
- Quality of Service (QoS) (with 8 traffic classes) をサポート
- 4096 802.1Q VLAN, 3 レベル 802.1Q セキュリティをサポート
- Unmanaged solution (managed solution with additional mezzanine CPU card
GC370)
- Up to two mezzanine stacking connectors for communication to adjacent switch
PCB or CPU (option)

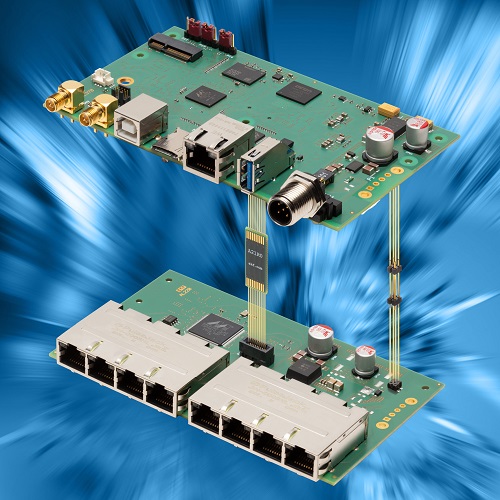

- Option GC370 management CPU ARM v8 mezzanine card (GL210 - GL230)
- Stacked PCBs (10 - 15 ports) are virtually combined into a single switch
with aggregated performance
*) AVB/TSN protocols with additional mezzanine CPU card support
|
- パワーオーバー・イーサネット
- PSE PoE+, IEEE 802.3at-2009, Class 1-4 準拠
- ポート毎の最大供給電力 30W
- 最大供給電力 合計 120W
- IEEE 802.3at PSE Type 2 Mode A (power over RJ45 pins 1/2 & 3/4, 600mA)
- GL220 (unmanaged) or GL230 (with GC370 mezzanine CPU)
- 電源
- DC 入力, 9V - 57V 2VDC, 24VDC, 48VDC) - GL200
- DC 入力, 48VDC, 54VDC - GL220
- 定格消費電力 3W (GL200)
- 定格消費電力 最大 125W (GL220 @ 120W external load via PoE+)
- FAST ACTING チップフューズ
- 逆極性保護
- TVS ESD 保護
- コモンモード入力フィルタ
- ターミナルブロック電源コネクタ, 3.50mm pitch 4 ポジション スクリューロック リムーバブル ケーブル プラグ
- アプリケーション
- イージーシステムインテグレーション
- 産業用ネットワーク - IIoT - TSN/AVB *
- 車両, 輸送
- 建設, 収穫機
- 鉄道
- 堅牢・過酷環境
- Customized connector loading
- カスタマイズ ボード設計
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Conformal Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55024, EN55032, EN62368-1
- MTBF tbd.
|
