- 概要
- 5 ポート 1000BASE-T Ethernet スイッチ, セルフマネージド 動作
- 堅牢産業用向き, ready-for-use (Embedded Gold) 製品
- 産業用 PCB アセンブリ
- 形状 133.0mm x 58.0mm
- M12 X-coded Gigabit Ethernet コネクタ, 4 ポート
- RJ-45 Gigabit Ethernet コネクタ
- M12-A 電源コネクタ
- オプション ターミナルブロック 電源コネクタ
- DC 9-57V 電源入力
- オプション スケーラブル 5 - 15 ポート(スタック構成 最大 3 x GL100)

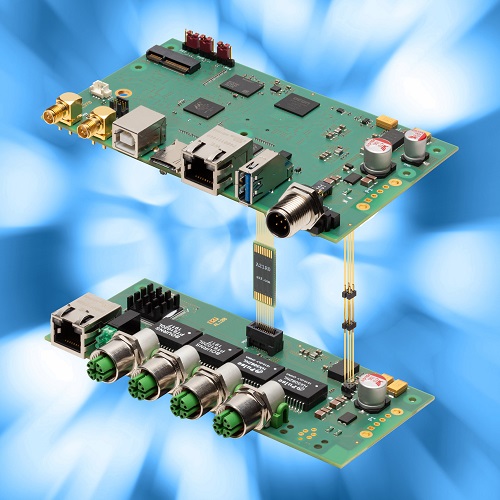

- オプション PCU ボード GC370 スタック (for AVB/TSN protocol software)
- I/O コネク
- M12-X GbE レセプタクル,CAT6A, IEC 61076-2-109, 鉄道規格認証済システム
- CAT6A, IEC 61076-2-109 規格認証
- 1000BASE-T, 100BASE-TX, 10BASE-T 準拠の転送レイト
- Future proof investment into cabling infrastructure - up to 10Gbps with
M12 Cat6A
- CAT6A ケーブル M12-X から RJ45 への アセンブリはサプライヤから入手可能
- 追加 RJ-45 コネクタ, 一般使用用
- M12-A 5 ポジション オスコネクタ DC 電源入力用

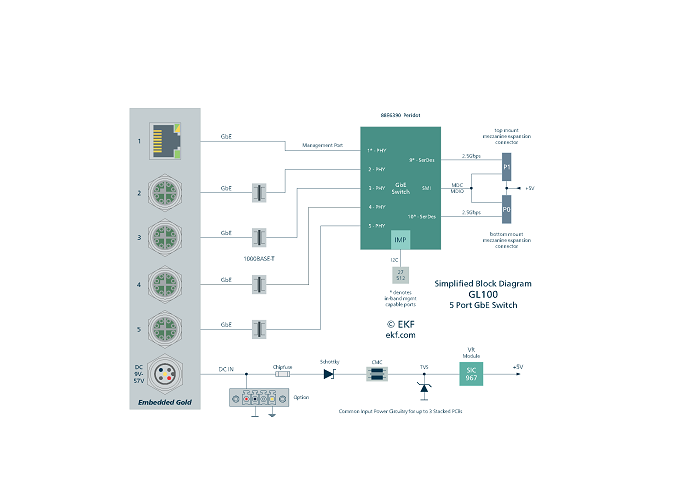

- ギガビット・イーサネット・スイッチ
- Marvell 88E6390 ベースの Gigabit Ethernet スイッチ
- 最大 3 x PCB をスタック可能, 5 - 10 - 15 ポート用 オプション
- スイッチは2.5Gbps SERDES (メザニンコネクタ) 経由で接続
- 統合 GbE MAC/PHY 1000BASE-T
- RJ-45 コネクタ ( w. integrated magnetics)
- M12-X コネクタはマグモッドによって絶縁されています。
- ハイパフォーマンス, ノンブロッキング, Gigabit Ethernet
- 最大 16K MAC アドレス, 10KByte Jumbo Frame をサポート
- 802.1 Audio Video Bridging (AVB) Gen 2 (*) をサポート
- Time Sensitive Networking (TSN) Standard (*), IEEE 1588v2 one-step PTP
- Synchronous Ethernet (*)
- Quality of Service (QoS) (with 8 traffic classes) をサポート
- 4096 802.1Q VLAN, 3 レベル 802.1Q セキュリティをサポート
- Unmanaged solution (managed solution with additional mezzanine CPU card
GC370)
- Up to two mezzanine stacking connectors for communication to adjacent switch
PCB or CPU (option)
- PCB inter-communication via SERDES 2.5Gbps ports
- Two and three internal switch versions (10 - 15 ports) are virtually combined
into a single switch with aggregated performance
- Stacked PCBs (10 - 15 ports) are virtually combined into a single switch
with aggregated performance
*) Stacked PCBs (10 - 15 ports) are virtually combined into a single switch
with aggregated performance
|
- 電源
- DC 入力, 9V - 57V (12VDC, 24VDC, 48VDC)
- 定格消費電力 3W
- FAST ACTING チップフューズ
- 逆極性保護
- TVS ESD 保護
- コモンモード入力フィルタ
- M12-A 5 ポジション オス DC 電源コネクタ
- ピグテール ケーブル アセンブリ可能 M12-A 5-pos. メスプラグ
- オプション ターミナルブロック電源コネクタ, 3.50mm pitch 4 ポジション スクリューロック リムーバブル ケーブル プラグ
- アプリケーション
- イージーシステムインテグレーション
- 産業用ネットワーク - IIoT - TSN/AVB *
- 車両, 輸送
- 建設, 収穫機
- 鉄道
- 堅牢・過酷環境
- M12 コネクタ使用の IP67 環境
- Customized connector loading
- カスタマイズ ボード設計
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Conformal Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55035, EN55032, EN62368-1
- MTBF 216.8 年 MIL-HDBK-217F
|
