   GC600 主な特徴
GC610

GC610

写真をクリックすると拡大写真をご覧になれます。

GC600 は, Intel Atom E3900 プロセッサ Apollo Lake SoC 搭載 シングルボード・コンピュータ です。
形状は, 133.0mm x 138.0mm です。
メモリ 8GB DDR3L 1600 +ECC, M.2 SSD ソケット, 2 x DisplayPort, M12-X Gigabit Ethernet, USB 3.0, などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。













PDF  PDFカタログ(1,818KB)
見積り依頼
AWGC600-1 220628
  1. 概要
    • 低消費電力 X86 ベース シングルボード・コンピュータ
    • 堅牢・過酷環境アプリケーション, ready-for-use (Embedded Gold)
    • 産業用 PCB アセンブリ
    • 形状 133.0mm x 138.0mm (h x w)
    • Intel Apollo Lake-I (APL-I) SoC E39xx プロセッサシリーズ (scalable GC600/GC610 versions)
    • デュアル DisplayPort, デュアル USB 3.0,デュアル M12-X GbE I/O コネクタ
    • GC600 ワイヤレス ネットワーク 無
    • GC610 ワイヤレス ネットワーク WLAN - WWAN - BT 付
    • SMA/SMA-RP アンテナコネクタ (GC610)
    • M12 電源コネクタ
    • オプション ターミナルブロック 電源コネクタ
    • 9-57VDC ワイドレンジ 電圧入力オペレーション
  2. I/O コネク
    • デュアル M12-X Gigabit Ethernet 円形コネクタ (鉄道および産業用標準)
    • 1000BASE-T, 100BASE-TX, 10BASE-T 規格データ速度
    • デュアル USB 3.0 Type-A レセプタクル
    • デュアル DisplayPort コネクタ
    • M12-A DC フロント電源コネクタ
    • オプション ターミナルブロック 3.5mm pitch 4-position スクリューロック 電源入力
  3. 追加 I/O GC610
    • GC610 ワイヤレス版
    • GC600 ベースボードおよび GC010 4HP メザニンモジュール
    • SMA/SMA-RP オンボードアンテナコネク, WWAN, Wi-Fi 6, Bluetooth 5, GNSS 用
    • Module RF to PCB by MHF4 to MHF4 coaxial patch cables
    • Optional SMA antenna connectors by MHF4 to SMA/SMA-RP pigtail cables
    • Dual Micro-SIM カードスロット, WWAN モデム用 最大 5G
  4. プロセッサ
    • Intel Apollo Lake (APL-I) SoC E39xx シリーズ
    • x7-E3950, 4 Cores , 1.6GHz (TB 2.0GHz) , 12W TDP/cTDP , 400/650MHz グラフィックス, 2MB LLC
    • x5-E3940, 4 Cores , 1.6GHz (TB 1.8GHz) , 9W TDP/cTDP , 400/600MHz グラフィックス, 2MB LLC
    • x5-E3930, 2 Cores , 1.3GHz (TB 1.8GHz) , 6W TDP/cTDP , 400/550MHz グラフィックス, 2MB LLC
    • Graphics Burst, CPU Burst, Intel Speedstep
    • Intel Virtualization Technology (Intel VT-x / VT-d)
    • Intel Trusted Execution Engine (Intel TXE) 3.0
  5. ファームウェア
    • Phoenix UEFI (Unified Extensible Firmware Interface) with CSM
      CSM (Compatibility Support Module) emulates a legacy BIOS environment, which allows to boot a legacy operating system such as DOS, 32-bit Windows and some RTOS
    • EKF 社でカスタマイズ
    • Secure Boot および Measured Boot サポート (meeting all demands as specified by Microsoft)
    • Windows, Linux および 他 (RT)OS サポート
  6. メインメモリ
    • メモリコントローラ 最大 8GB DDR3L 1600 +ECC
    • ソルダード・メモリ, ラグ・アプリケーション用
  7. マスストレージ
    • オンボード M.2 SSD ソケット (autosensing PCIe or SATA based, up to 2280 size)
    • 最大 2TB
    • オプション Micro SD Card ソケット (SDHC, SDXC), 御要望にて可能
    • SPI Flash 128Mbit (UEFI firmware and customer application data)
    • オプション eMMC (embedded MMC 5.0 up to 64GByte soldered)
    • オプション メザニンストレージ拡張 HSE コネクタ経由 (最大 2 x PCIe, 1 x USB 3.0)
    • 御要望にてカスタム仕様メザニンボード設計可能
  8. グラフィックス
    • 統合 HD Graphics Engine, Gen 9 LP
    • DirectX 12.0, OpenCL 2.0 Full Profile, OpenGL 4.3
    • HW video decode H264 L5.2, H.265 HEVC, VP9, MVC, MPEG2, JPEG/MJPEG, VC1, WMV9, VP8
    • HW video encode H264, SVC, AVC, MVC, MPEG-2
    • コンテンツ・プロテクション PAVP, HDCP 1.4
    • 2 x DisplayPort コネクタ
    • DisplayPort 1.2a
    • 最大解像度 4096 x 2160 @60Hz
    • オーディオストリームエンコード
  9. ネットワーク
    • デュアルネットワーク・インタフェース・コネクタ (NIC), 1000BASE-T, 100BASE-TX, 10BASE-T コネクタ
    • Intel I210-IT -40℃ 〜 +85℃ 動作温度 GbE コントローラ PHY 付
    • IPv4/IPv6 チェックサム・オフロード, 9.5KB Jumbo Frame サポート, EEE Energy Efficient Ethernet
    • IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensivitive streams
    • IEEE 1588 and 802.1AS packets hardware-based time stamping for high-precision time synchronization
    • 2 x M12-X 円形コネクタ
    • オプション 1 x Intel I210-IS (SerDes GbE for Ethernet switch port expansion (mezzanine module)
  1. ワイヤレスネットワーク GC610
    • オプション Wi-Fi with M.2 メザニンモジュール (Wi-Fi-6 802.11AX, BT 5.0)
    • オプション WWAN with M.2 メザニンモジュール (3G/4G/5G & GNSS)
  2. APL SoC I/O 使用法
    • 2 x PCIe および 1 x SATA to M.2 SSD コネクタ (auto switching logic PCIe/SATA)
    • 2 x PCIe から 2 x I210-IT ネットワークコントローラ
    • 2 x PCIe から P-HSE ハイスピード拡張ポートコネクタ (only 1 x PCIe if 3rd NIC I210-IS is populated)
    • 1 x USB 3.0 から P-HSE ハイスピード拡張ポートコネクタ
    • 2 x USB 3.0 から Type-A コネクタ
    • 2 x DisplayPort から DP コネクタ
    • 1 x HS400 (e.MMC) から エンベデッド MMC 5.0 64GByte (オーダリングオプション, マスストレージデバイス)
    • SDIO (Micro SD Card) スロット (オプション)
    • LPC から TPM 2.0 モジュール (オプション)
  3. ビルディングブロック
    • 2 x Gigabit Ethernet コントローラ Intel I210IT (フロントパネル)
    • オプション 1 x Intel I210-IS (for SerDes networking expansion port connector)
    • M.2 ソケット 2280 SSD 用
    • オプション eMMC (エンベデッド MMC 5.0 64GByte HS400)
    • オプション Trusted Platform Module TPM 2.0
  4. GC610 追加
    • M.2 ソケット 2230 Wi-Fi モジュール用
    • M.2 ソケット 3042 WWAN モジュール用 (up to 3052 & 3060 extended 5G module)
  5. セキュリティ
    • Trusted Platform Module (オプション)
    • TPM 2.0 for highest level of certified platform protection
    • Infineon Optiga SLB 9665 暗号プロセッサ
    • TCG 2.0 規格適合
    • AES ハードウエアアクセレレーションサポート (Intel AES-NI)
  6. ローカル拡張
    • メザニンカードコネクタ HSE および SERDES オプションローカル拡張用
    • HSE: 2 x PCIe, 1 x USB 3.0, 2 x USB 2.0
    • 選択 HSE ベースメザニン I/O または ストレージモジュール
    • GC010 HSE ベース ワイヤレスモジュール Wi-Fi, Bluetooth, WWAN, GNSS 接続用 (GC610)
    • カスタム仕様 HSE ベースメザニンモジュール設計
    • オプション SERDES コネクタ - Gigabit Ethernet SerDes I/F derived from I210-IS NIC
    • カスタム仕様 SERDES ベース ベースメザニンスイッチングモジュール設計
  7. 電源
    • DC 入力, 9V - 57V (例 12VDC, 24VDC, 48VDC 定格入力電圧)
    • 消費電力 25W max.
    • Fast acting chip fuse (PCB soldered type - no replacement on-site)
    • 逆極性保護
    • ESD 保護 (TVS)
    • コモンモード入力フィルタ
    • M12-A 5-pin 電源コネクタ
    • オプション ターミナルブロック 3.5mm pitch 4-position スクリューロック電源入力
  8. アプリケーション
    • ウルトラコンパクト産業用 PC
    • X86 コード互換性, タイムトゥマーケット
    • 機械制御
    • キオスクシステム, 情報パネル
    • デュアル 4k ディスプレイソリューション, 独立動作
    • シングルディスプレイ, ヘッドレスアプリケーション
    • 産業用ネットワーク - IIoT
    • ケーブル/ワイヤレス ネットワーク
    • ルーター, ブリッジ
    • 堅牢・過酷環境
    • エッヂコンピューティング
    • 車両, 輸送
  9. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢・過酷環境ソリューション
    • Conformal Coating, sealing, underfilling 対応可能
    • RoHS compliant
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • EC Regulatory EN55024, EN55032, EN62368-1 (CE)
    • MTBF tbd. (GC600,GC610)


システムブロック図

システムブロック図

システムブロック図

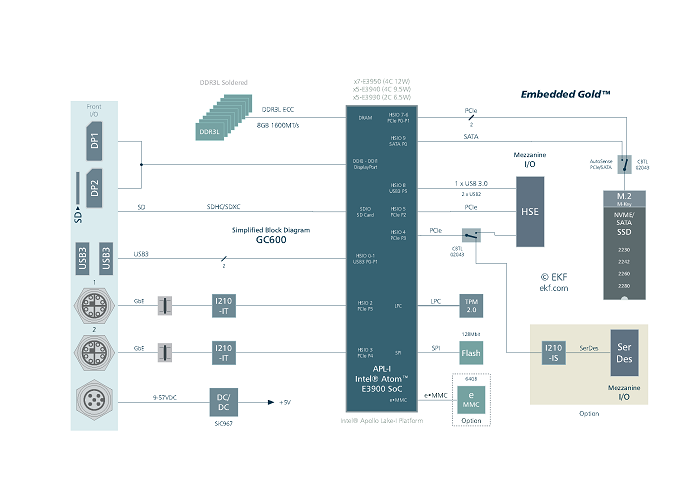

PDF  GC600 ブロック図 PDF(26KB)

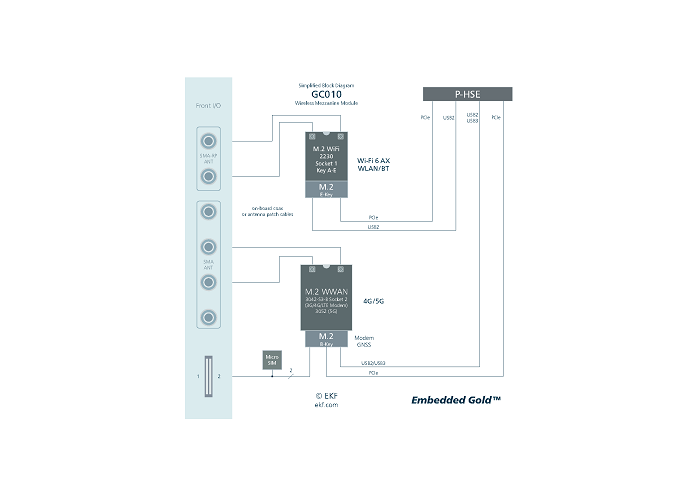

PDF  GC010 ブロック図 PDF(21KB)
