GC100 および GC102 メザニンカード
 写真をクリックすると拡大写真をご覧になれます。
|

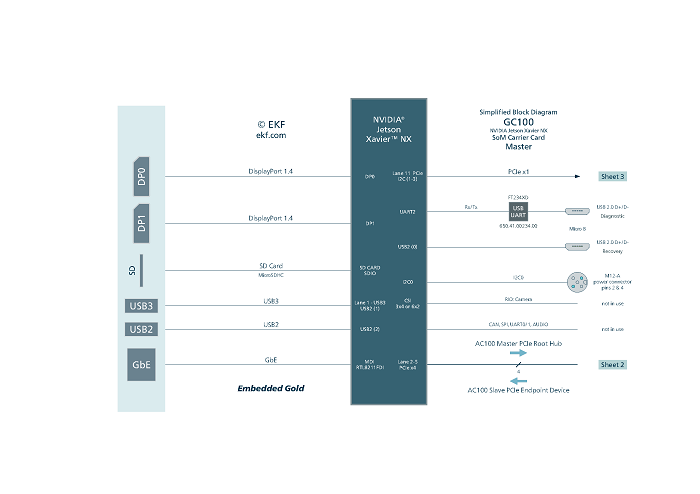

GC100 は, NVIDIA Jetson Xavier NX 搭載 エッヂ AI コンピューティング プラットフォーム (シングルボード・コンピュータ)
です。
形状は, 138.0mm x 133.0mm です。
メモリ 8GB/16GB LPDDR4 DRAM 1600MHz, DisplayPort, Gigabit Ethernet, USB 3.0,
Micro SD Card ソケット, Dual slot Micro SIM Card (GC102) などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。
 PDFカタログ（3,864KB） |
 |
AWGC100-2 221229 |
- 概要
- NVIDIA Jetson Xavier NX ベースのプラットフォーム
(シングルボード・コンピュータ)
- シングルまたはディアル PCB アセンブリ
- 堅牢・過酷環境アプリケーション, ready-for-use (Embedded Gold)

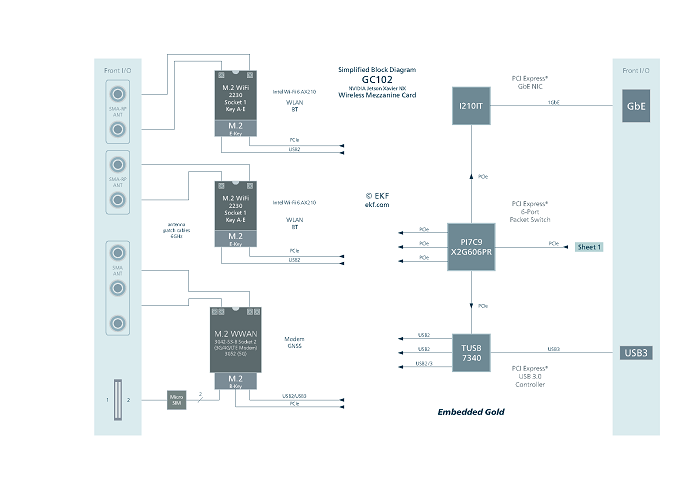

- GC100 ベースボードおよび GC102 オプションメザニンボード PCB アセンブリ
- GC100 PCB 形状 138.0mm x 133.0mm
- M.2 NVMe SSD ソケット
- オプション 4 x PCI Express x4 MPO/MTP 光ケーブルポート
- DisplayPort, USB GbE などのフロント I/O コネクタ
- オプション デュアル Wi-Fi 6 モジュール (GC102)
- オプション WWAN 4G/5G モジュール (GC102)
- オプション SMA/SMA-RP アンテナコネクタ (GC102)
- M12 電源コネクタ
- オプション ターミナルブロック 電源コネクタ
- 9-57VDC ワイドレンジ 電圧入力オペレーション
- フロント I/O
- デュアル DisplayPort コネクタ
- 最大 2 x RJ45 Gigabit Ethernet ジャック
- 最大 3 x USB Type-A コネクタ
- デュアル USB 3.0 Type-A コネクタ
- Micro SD カードスロット
- 最大 4 x MPO/MTP 光ポート, PCIe 外部ケーブリング用
- オプション アンテナコネクタ SMA/SMA-RP WLAN/WWAN (GC102)
- デュアル スロット Micro SIM カード (GC102)
- M12-A DC フロント電源コネクタ
- オプション ATX 補助 電源コネクタ
- オプション ターミナルブロック 3.5mm pitch 4-position スクリューロック (side of PCB) 電源入力
- システムオンモジュール (SOM)
- PNVIDIA Jetson Xavier NX
- AI パフォーマンス 最大 21 TOPS
- Volta GPU, 384 CUDA cores, 48 Tensor cores, max. 1100MHz
- Carmel CPU, ARMv8.2, 3x dual-core CPU clusters (six NVIDIA Carmel processor
cores), max. 1900 MHz
- メモリ 8GB/16GB LPDDR4 DRAM, 1600MHz
- ストレージ 16GB eMMC 5.1 200 MHz (HS400)
- ディスプレイ コントローラ 2 x DP 1.4 最大 3840x2160 at 60 Hz, video H.265 decode/encode
- PCI Express 1x4, 1x1 (root hub or endpoint device configurable)
- USB, Gigabit Ethernet, SD Card スロット など
- 10W/15W/20W 動作モード
- ソフトウエア開発
- L4T (Linux for Tegra) development suite by Nvidia
- EKF カスタマイズ
- ダイアグおよびリカバリ ポート (USB Micro-B コネクタ)
- Micro-SD Card スロット
- Custom specific application programming on request
|
- その他の特徴
- On-board M.2 SSD ソケット PCIe x4, 最大 2280 サイズ

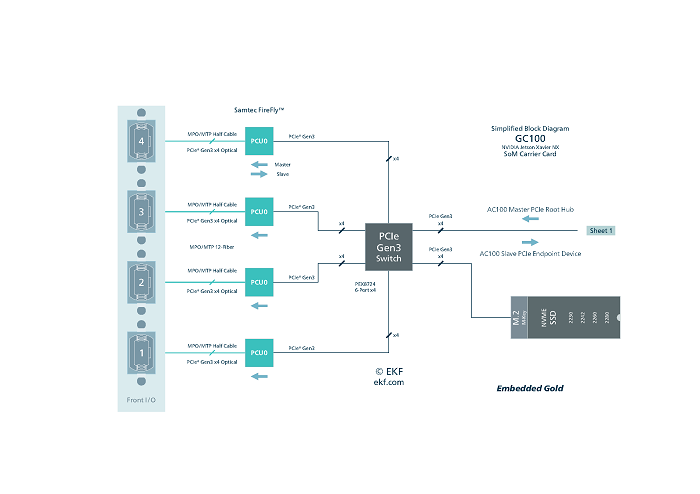

- PCIe パケットスイッチ 6-port x4 Gen3
- オプション PCIe 光ケーブリング, 4 x MPO/MTP コネクタ (Samtec FireFly) 経由
- オプション master/slave configuration, connected via PCIe optical fiber or Twinax
copper cable
- Attachment of peripheral devices with PCIe x4 interface such as high resolution
cameras
- オプション ワイヤレス接続 (デュアル M.2 Wi-Fi 6, M.2 WWAN 4G/5G)
- 御要望にてカスタム仕様メザニンボード設計 可能
- 御要望にてカスタム仕様ベースボード設計 可能
- 電源
- DC 入力, ワイドレンジ 9V - 57V
- 消費電力 tbd.
- Fast acting chip fuse (PCB soldered type)
- 逆極性保護
- ESD 保護 (TVS)
- コモンモード入力フィルタ
- M12-A 5-pin フロントパネル電源コネクタ
- オプション ATX 補助 電源コネクタ (フロント)
- オプション ターミナルブロック 3.5mm pitch 4-position スクリューロック (side of PCB) 電源入力
- アプリケーション
- AI CUDA ベース エッヂコンピューティング
- 分散エッヂコンピューティング, リアルタイム AI
- PCIe based optical cabling to slave ECUs
- 産業ネットワーク - IIoT (Industrial Internet of Things）
- Ethernet ベース 優先/無線 ネットワーク
- 4G/5G ネットワーク
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- 保護等級 IP20
- EC 規制 EN55024, EN55032, EN62368-1 (CE)
- MTBF tbd.
|
