- 概要
- PICMG CompactPCI Express スタンダード (EXP.0)
- Low Profile PCI Express Card 用キャリアカード
- PXI Express システムに適合
- ユーロカードサイズ 3U 8HP 100x160mm (assembly extension through front panel (metal
cap))
- CompactPCI Express ペリフェラルスロット type 1 または type 2 に適合
- PXI Express ペリフェラルスロットに適合
- CompactPCI Express XJ3/XP3 connector/slot with PCIe x8 link width recommended
- CompactPCI Express XP1/XJ1 equipped slot recommended for power (type 1)
- Option on-board auxiliary power connector allows operation also in a CompactPCI
Express type 2 peripheral slot and PXI Express peripheral slot
- バックプレーンコネク XJ4 F2 キー付, CompactPCI Express および PXI Express 用
- PCIe x8 アップストリーム Gen3 8.0Gbps レッドリバー経由サポート
- Actual link size and transfer speed as result of link training (depends
on PCI Express card and CompactPCI Express backplane capabilities)
- PCI Express カード
- ショートプロファイル PCI Express カード用キャリアボード
- 最大寸法 176.0mm x 68.9mm
- Die cast hood on the EA4-COUNTRY front panel covers PCI Express card bracket
- PCI Express カードコネクタ経由で最大 75W まで可 (+3.3V/3A, +12V/5.5A)
- バックプレーン XJ1/XP1 またはオプションでオンボードコネクタからパワーを供給
- 8-lane 双方向 PCIe Gen3 redriver/repeater
- PCI Express コネクタ x8 (EA4-0800-COUNTRY), オプション x4, x1
- PCI Express コネクタ x16 (modified x8) (EA4-1600-COUNTRY)
- PCI Express Gen3 クロックバッファおよび PCI Express Gen3 redrivers
- Opening in the EA4-COUNTRY PCB for a 50mm Papst axial fan (optional bottom side mounting), for forced rear side airflow under the PCI Express Card (heat dissipation enhancement)
|
- 認証試験
- Bittware: Intel Altera Arria 10 FPGA
- Nallatech: Intel Altera Arria 10 FPGA

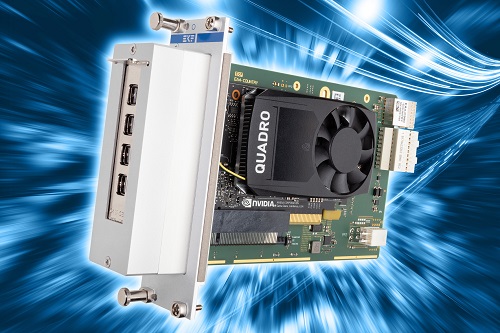

- NVIDIA: Quadro P1000 GPU
- Reflex CES: Intel Altera Arria 10 FPGA, Virtex Ultrascale+ VU9P FPGA
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS compliant
- EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1)
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 75.1 年 (PC5-480D)
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
