EKF SYSTEM

   DU2-PONY 主な特徴

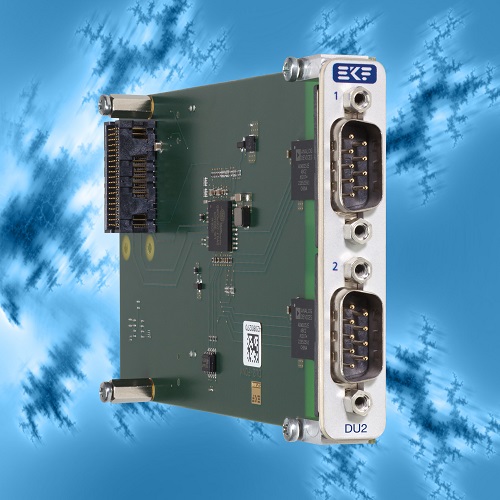

DU2-PONY

写真をクリックすると拡大写真をご覧になれます。

DU2-PONY は, デュアル絶縁 RS-232 非同期インタフェース XMC メザニン モジュール です。
XMC シングル幅 139mm x 74mm , スタック高さ 10mm メザニンカードです。
動作温度範囲は 0℃ 〜 +70℃ (商用温度範囲) (御要望にて産業用温度範囲) に対応しています。









PDF  技術情報PDF(546KB)
見積り依頼
AWDU2PONY-1 220331
  1. 概要
    • XMC シングル幅 メザニンカード 139mm x 74mm
    • スタック高さ 10mm XMC - ホスト間
    • ホスト インタフェース コネクタ P15 XMC - PCI Express, single lane, single link
    • オプション P15 コネクタ VITA 61 XMC 2.0 (white housing) に適合
    • +3.3V 動作 (VPWR 不使用)
  2. RS-232
    • PCI Express から dual-port UART へブリッジ
    • PLX Oxford 950 UART, 128-byte 送信/受信 FIFO
    • 非同期ボウレイト最大 15Mbps
    • Windows および Linux デバイスドライバサポート
    • 5kV rms 絶縁障壁 RS-232 トランシーバ (Analog Devices)
    • トランシーバは EIA/TIA-232-E 仕様に適合
    • データレイト 最大 460kbps
    • +-8kV/+-15kV ESD 保護, トランシーバ入力/出力 ピン
    • 同相過渡電圧耐性 (High common-mode transient immunity) > 25 kV/マイクロ秒
    • 2 x フロントベゼル オス 9-pin D-Sub コネクタ (RXD/TXD, CTS/RTS)
    • RS-232 ポートは互いに絶縁されています。またボード回路と絶縁されています。 (最大 250VAC)
  1. 耐環境性能
    • 長期供給可能
    • Coating, sealing, underfilling 対応可能
    • RoHS compliant 2002/95/EC
    • 動作温度範囲 0℃ 〜 +70℃ (商用温度範囲)(御要望にて産業用温度範囲に対応可能)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 115.2 年
    • EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合


システムブロック図

システムブロック図

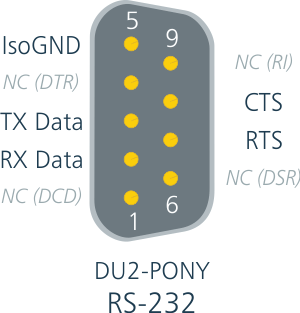

D-SUB コネクタ ピンアサイン

D-SUB コネクタ ピンアサイン


DU2-PONY フロントビュー

DU2-PONY フロントビュー

PDF  ブロック図 PDF(20KB)
PDF  回路図 PDF(39KB)
