- 概要
- XMC シングル幅 メザニンカード 139mm x 74mm
- スタック高さ 10mm XMC - ホスト間
- ホスト インタフェース コネクタ P15 XMC - PCI Express, single lane, single link
- オプション P15 コネクタ XMC 2.0 (white housing) に適合
- +3.3V 動作 (VPWR 不使用)
- RS-485
- PCI Express から dual-port UART へブリッジ
- PLX Oxford 950 UART, 128-byte 送信/受信 FIFO
- 非同期ボウレイト最大 15Mbps
- Windows および Linux デバイスドライバサポート
- 5kV rms 絶縁障壁 RS-485/RS-422 トランシーバ (Analog Devices)
- 半二重または全二重に設定可能
- +-15kV ESD 保護, RS-485 入力/出力 ピン
- データレイト 16 Mbps
- 1 バス上で最大 256 ノードに接続可能 (DTR 経由でデバイスイネーブルコントローる)
- オープン および シュート回路, フェイルセーフ レシーバ入力
- 同相過渡電圧耐性 (High common-mode transient immunity) > 25 kV/マイクロ秒
- 熱的シャットダウン保護

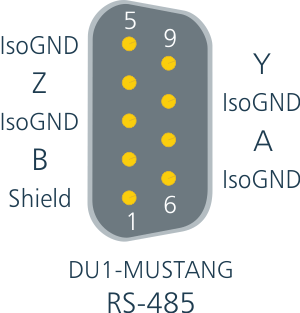

- 2 x フロントベゼル オス 9-pin D-Sub コネクタ
- RS-485 ポートは互いに絶縁されています。またボード回路と絶縁されています。 (最大 250VAC)

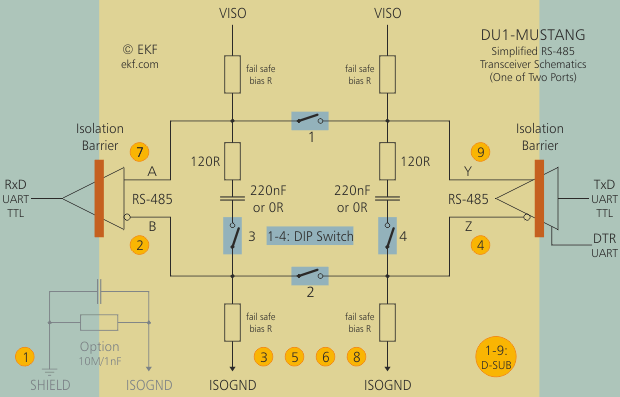

- 全二重/半二重, ライン終端オンオフ用 オンボードディップスイッチ
|
- 耐環境性能
- 長期供給可能
- Coating, sealing, underfilling 対応可能
- RoHS compliant 2002/95/EC
- 動作温度範囲 0℃ 〜 +70℃ (商用温度範囲)(御要望にて産業用温度範囲に対応可能)
- 保存温度範囲 -40℃ 〜 +125℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 125.1 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
