- 概要

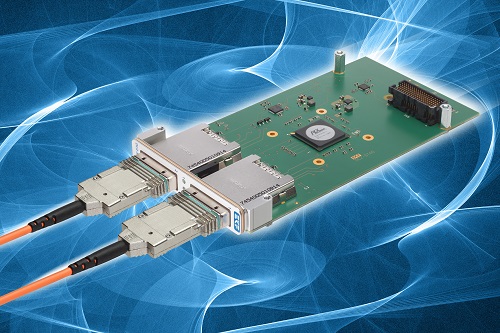

- XMC シングル幅 メザニンカード 139mm x 74mm
- スタック高さ 10mm XMC - ホスト間
- ホスト インタフェース コネクタ P15 XMC (オプション XMC 2.0)
- x 8 または x 4 PCI Express 2.0 (5.0 Gbps)
- +3.3V のみで動作 (VPWR 不使用)
- I/O 接続
- PCI Express External Cabling Specification
- 2 コネクタ PCIe x 4 38-pos. (フロント), 2 ターゲットシステムを同時に接続できます。

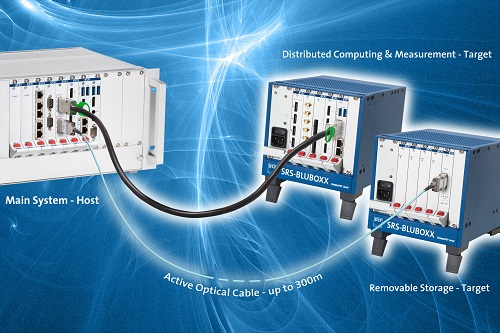

- XMC を使用可能なホストシステムからのリモートターゲットシステムに適しています。
- Split-systems, hybrid systems, or system expansion applications
- PCI Express x 4 外部ケーブリングアダプタを使用した PCIe ベースのターゲットシステム接続できます。
- Copper cable assemblies 0.5m to 7m length available
- AOC (Active optical cable) 最大長 300m が可能です。
- PCIe Gen2 x 4 最大 20GT/s バンド幅まで可能です。
|

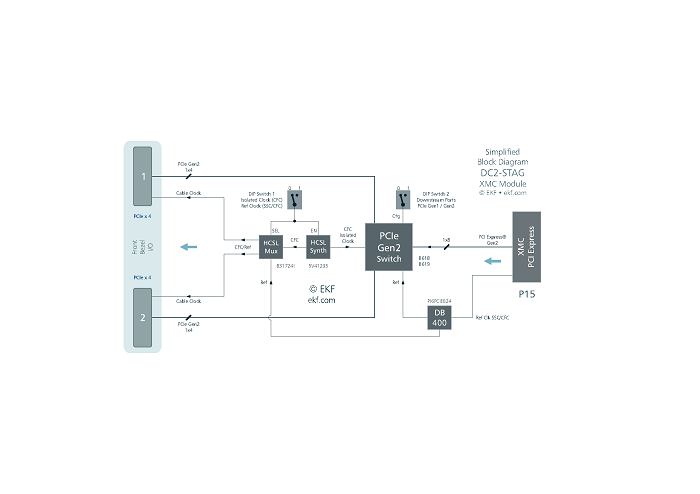

- オンボード・コンポーネント
- Gen2 PCI Express 16-lanes packet switch on-board
- Dual clocking option for separation from host system spread spectrum clock (SSC) domain, cable ports can be setup to constant frequency clock (CFC), as required for active optical cables (AOC)
- Selectable protocol for cable ports PCIe Gen1 or Gen2
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 0℃ 〜 +70℃ (商用温度範囲)
- 動作温度範囲 -40℃ 〜 +85℃ (御要望にて産業用温度範囲,温度拡張版に対応)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 65.7 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
