BC200 は, CompactPCI Serial の モジュラーボックス PC です。
様々な CPU カードと I/O ボードを選択して構成することができます。
形状は,256mm (W) x 312mm (D) x 44mm (H), 金属ケースです。
RJ45 Gigabit Ethernet コネクタ 1 から 3 ポート, M.2 SSD ストレージ (NVMe または SATA 選択可),
オプションで WiFi, Bluetooth, WWAN (e.g. LTE), GNSS を搭載可能です。
動作温度範囲は -20 ℃ 〜 +70 ℃ (商用温度範囲)に対応しています。
 PDFカタログ（596KB） |
 |
AWBC200-1 221028 |
- 概要
- CompactPCI Serial の産業用 PC ボックス
- CPU および I/O を選択構成できます。
- 2 x CompactPCI Serial カード, 各々最大 8HP アセンブリ, をインストールできます。
- 6 - 36VDC 電源入力 160W (w. vehicle ignition function)
- 形状: 256mm (W) x 312mm (D) x 44mm (H), 金属ケース
- 無線通信オプション WiFi, Bluetooth, WWAN (e.g. LTE), GNSS
- RJ45 Gigabit Ethernet コネクタ 1 から 3 ポート
- M.2 SSD ストレージ (NVMe または SATA 選択可)
- SKU および カスタムバージョン可能

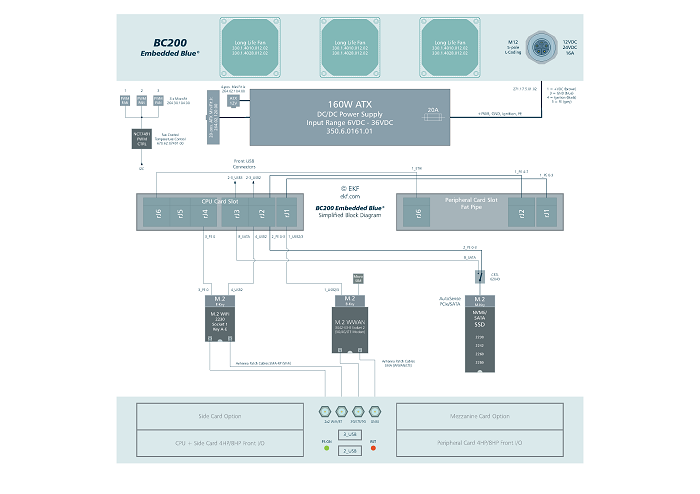

- メインボード
- CompactPCI Serial システム・スロット (左ドッキングポート), rJ1 - rJ6 コネクタ スイート, シングルサイズ Eurocard
CPU ボード 4HP または 8HP フロント幅アッセンブリに適しています。
- CompactPCI Serial ペリフェラルスロット (右ドッキングポート), rJ1, rJ2 および rJ6 コネクタ, ファットパイプスロット
PCIe x8, シングルサイズ Eurocard CPU ボード 4HP または 8HP フロント幅アッセンブリに適しています。
- CompactPCI Serial CPU ボートおよび ペリフェラルカードのバックプレーンとして動作します。
- CompactPCI Serial カードのフロントパネルは, 共通 BC200 フロントとリプレイス可能です。
- オンボードデバイス
- M.2 ソケット M-key 2280 サイズ SSD 用
- SATA または PCIe x4 (NVMe) インタフェース ジャンパーにより選択可能です。
- M.2 ソケット E-key 2230 サイズ WiFi/Bluetooth モジュール用
- PCIe & USB2 インタフェース
- M.2 ソケット B-key 3042 サイズ WWAN/GNSS モジュール用
- USB2/USB3 インタフェース
- Micro-SIM カードソケット
- Dual USB 3.0 Type A フロントコネクタ
- 電源
- DC 入力, 6V - 36VDC, 最大入力電流 7.2A @24VDC
- 逆極性保護
- 入力コネクタ オス M12 電源, L-coded 5-極, またはカスタム仕様 (ターミナブロックなど)
- 入力フューズ 20A ソケット
- ATX 出力, トータル 160W
- スタンバイ 消費電力 1W 未満
- 温度範囲 -20 ℃ から 70 ℃
- 効率 最大 93%
- 自動車イグニッション機能, 異なる 14 モードをジャンパー選択可能
- 高信頼性と長寿命のための高品質コンポーネント
- MTBF 990,000h @50℃
- アウトプット・ロード max. +12VDC 12A, +5VDC 8A, +5VSB 2A, +3.3VDC 8A
- 全出力保護: 短絡, 過電圧, 温度過上昇
|
- 冷却方式
- 3 x 長寿命ファン バックパネル, PWM(パルス幅変調) レギュレーション
- 温度コントローラ NCT7491 オンボード
- CPU カードの追加専用冷却
- アプリケーション
- Highest flexibility in the boxed computer market due to the T-model construction
- 多用途 フロント I/O 構成および CPU カード, ペリフェラルカード, メザニンカードの選択によるプロセッサ性能,
- 産業用コンピューティング
- IOT ネットワーク & エッジ・コンピューティング輸送
- 過酷環境
- 輸送用車両
- 建設, 収穫機
- 乗用車
- カスタム仕様ソリューション
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- RoHS compliant
- 動作温度範囲 -20℃ 〜 +70℃ (商用温度範囲)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1)
- MTBF tbd.
|
