   AL220 主な特徴
AL220l


写真をクリックすると拡大写真をご覧になれます。

AL220 は, DIN レール ボックス 8 ポート Gigabit Ethernet PoE+ スイッチです。
形状は,
AL220: 30mm (W) x 140mm (H) x 90mm (D) (DIN レールブラケット無),
AL230: 45mm (W) x 140mm (H) x 90mm (D) (DIN レールブラケット無)です。
8 x RJ45 Gigabit Ethernet コネクタ, 802.3at PoE+ (最大 30W/ポート) を搭載しています。
AL230 は、AL220 + Marvell ARMADA CPU + アンマネージド・プロトコル・サポート です。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。








PDF  PDFカタログ(2,574KB)
見積り依頼
AWAL220-1 221028
  1. 概要
    • 1000BASE-T Ethernet スイッチ ボックス, DIN レールマウント
      または ウオールマウント
    • 8 x RJ45 Gigabit Ethernet コネクタ,802.3at PoE+ (最大 30W/ポート)
    • 産業用
    • セルフマネージ動作
    • 形状 AL220: 30mm (W) x 140mm (H) x 90mm (D) (DIN レールブラケット無)
    • 形状 AL230: 45mm (W) x 140mm (H) x 90mm (D) (DIN レールブラケット無)
    • 金属ケース, TS35 DIN レールブラケットまたはウオールマウントプレート
    • ターミナルブロック 電源コネクタ プラグ & スクリューロック
    • M12-A 電源コネクタ (AL230)
    • 定格 47V/54VDC 電源入力
  2. フロントパネル I/O
    • RJ45 Ethernet コネクタ (with integrated PoE+ magnetics, CMC, TVS, fuses)
    • 1000BASE-T, 100BASE-TX, 10BASE-T 準拠の転送レイト フロントポート
    • ターミナルブロック 3.5mm ピッチ 4-position スクリューロック (ボックス底) 電源入力
  3. AL230 オンリー (CPU)
    • M12-A 5 ピン オス電源コネクタ
    • Gigabit Ethernet RJ45
  4. 電源
    • DC 入力, 44V - 57V (48VDC, 54VDC)
    • 消費電力 125W max. @120W 外部ロード (AL220)
    • FAST ACTING チップフューズ (PCB soldered type - no replacement on-site)
    • 逆極性保護
    • TVS ESD 保護
    • コモンモード入力フィルタ
    • 4 ポジション ターミナルブロック 3.5mm ピッチ スクリューロック DC 電源入力 (AL220)
    • M12-A 5 ポジション オス DC 電源コネクタ (AL230)
    • オプション リア電源コネクタ (デスクトップ給与 4-pos, 円形コネクタ)
  1. Gigabit Ethernet スイッチ
    • Marvell 88E6390 (Peridot) Gigabit Ethernet スイッチ
    • フロントポート GbE MAC/PHY 1000BASE-T
    • 8 x RJ45 コネクタ (integrated PoE+ magnetics)
    • ハイパフォーマンス, ノンブロッキング, Gigabit Ethernet
    • 最大 16K MAC アドレス, 10KByte Jumbo Frame をサポート
    • 802.1 Audio Video Bridging (AVB) Gen 2 (*) をサポート
    • Time Sensitive Networking (TSN) Standard (*), IEEE 1588v2 one-step PTP
    • Synchronous Ethernet (*)
    • Quality of Service (QoS) (with 8 traffic classes) をサポート
    • 4096 802.1Q VLAN, 3 レベル 802.1Q セキュリティをサポート
    • Unmanaged solution (protocol support with additional mezzanine CPU card - AL230)
    • 2.5Gbps SERDES & SMI mezzanine connectors for additional mezzanine CPU card

      *) AVB/TSN protocols require additional CPU support (AL210), please refer also to AC370 product information
  2. パワーオーバー・イーサネット
    • PSE PoE+, IEEE 802.at
    • 最大供給電力 30W/ポート
    • 最大供給電力 トータル 120W
    • Type 2 エンドポイント PSE (パワーオーバー RJ45 ピン 1/2 & 3/6, 600mA)
  3. アプリケーション
    • 産業用ネットワーク - IIoT
    • TSN/AVB (*)
    • 堅牢・過酷環境
    • エッジ・コンピューティング
    • 輸送
    • カスタム・プログラミング (AL230)
  4. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢・過酷環境ソリューション
    • RoHS compliant
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 tbd..
    • 振動 tbd.
    • EC 規制 EN55024, EN55032, EN62368-1
    • MTBF tbd.

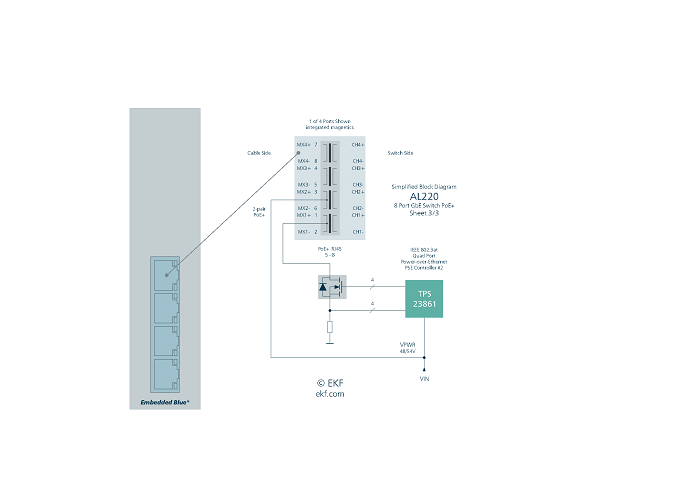

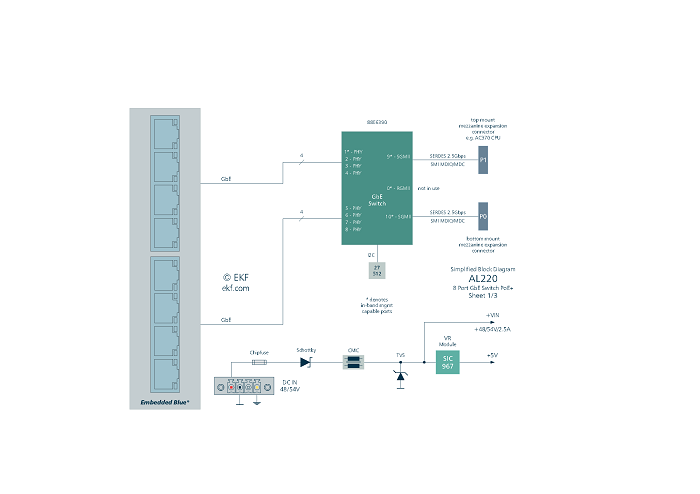

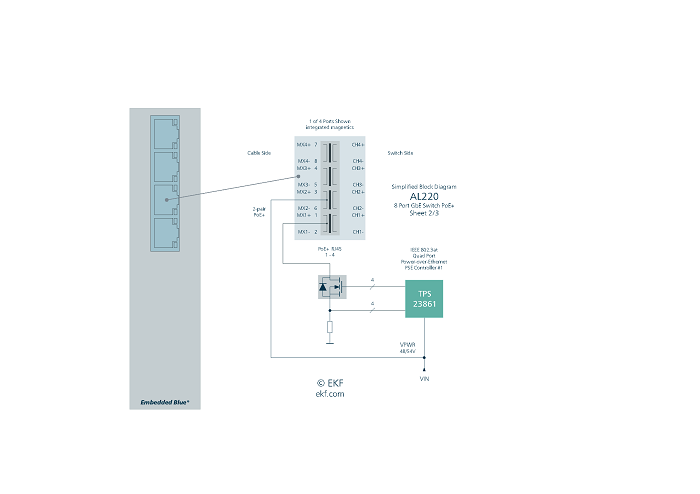

システムブロック図

システムブロック図

システムブロック図

システムブロック図



PDF  ブロック図 PDF(28KB)
