- 概要
- NVIDIA Jetson Xavier NX ベースのボックス, DIN rail マウント または ウオールマウント
- M.2 NVMe SSD ソケット
- フロントパネル I/O, DisplayPort, USB GbE

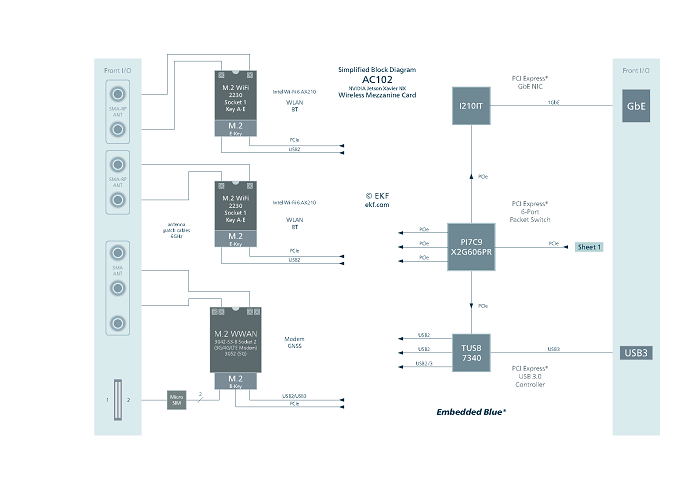

- オプション デュアル Wi-Fi 6 モジュール
- オプション WWAN 4G/5G モジュール
- SMA/SMA-RP アンテナコネクタ
- オプション 4 x PCI Express x4 MPO/MTP オプティカル・ケーブルポート
- 寸法: 65mm (W) x 140mm (H) x 150mm (D) DIN rail ブラケット除く
- メタルケース, TS35 DIN rail ブラケット または ウオールマウント プレート
- M12 電源コネクタ
- オプション ターミナルブロック電源コネクタ
- オプション デスクトップ電源アダプタコネクタ
- 9-57VDC 電源入力
- フロント I/O
- Dual RJ45 Gigabit Ethernet コネクタ
- 3 x USB Type-A コネクタ
- Dual USB 3.0 Type-A コネクタ
- Dual DisplayPort コネクタ
- Micro SD Card スロット
- アンテナコネクタ SMA/SMA-RP (WLAN/WWAN)
- Dual スロット Micro SIM Card
- 最大 4 x MPO/MTP コネクタ, 12-fiber PCIe オプティカルケーブル 用
- M12-A DC 電源コネクタ
- オプション ATX 補助電源コネクタ
- オプション ターミナルブロック 3.5mm ピッチ 4-position スクリューロック(ボックス底)電源入力
- オプション リア電源コネクタ (デスクトップ供給 4-pos. 円形コネクタ)

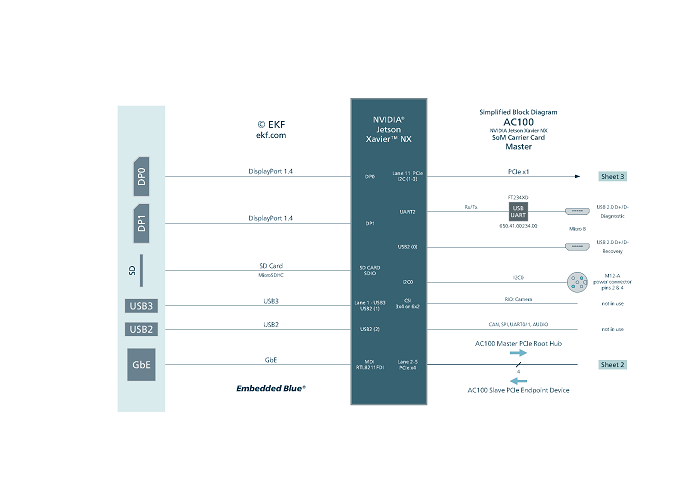

- ステム・オン・モジュール
- NVIDIA Jetson Xavier NX
- AI パフォーマンス 最大 21 TOPS
- Volta GPU, 384 CUDA cores, 48 Tensor cores, max. 1100MHz
- Carmel CPU, ARMv8.2, 3x dual-core CPU clusters (six NVIDIA Carmel processor
cores), max. 1900 MHz
- メモリ 8GB/16GB LPDDR4 DRAM, 1600MHz
- ストレージ 16GB eMMC 5.1 200 MHz (HS400)
- ディスプレイ・コネクタ 2 x DP 1.4 最大 3840x2160 @ 60 Hz, video H.265 デコード/エンコード
- PCI Express 1x4, 1x1 (root hub or endpoint device configurable)
- I/O: USB, Gigabit Ethernet, SD Card スロット など
- 10W/15W/20W 動作モード
- 追加機能
- オンボード M.2 SSD ソケット PCIe x4, 最大 2280 サイズ
- PCIe パケットスイッチ 6x4
- オプション PCIe オプティカル・ケーブリング 4 x MPO/MTP コネクタ経由 (Samtec FireFly)
- オプション マスタ/スレイブ コンフィグレーション PCIe オプティカル・ケーブリング (star topology) 経由
- オプション カスタム仕様メザニンボード設計に対応可能です。
|
- 電源
- DC 入力, 広範囲 9V-57V
- 消費電力 tbd. max.
- FAST ACTING チップフューズ (PCB soldered type - no replacement on-site)
- 逆極性保護
- ESD 保護 (TVS)
- コモンモード入力フィルタ
- M12-A 5-pin フロントパネル電源コネクタ
- オプション ターミナルブロック 3.50mm ピッチ 4 ポジション スクリューロック (ボックス底) 電源入力
- オプション ATX 補助電源コネクタ
- オプション リア電源コネクタ(デスクトップ供給 4-pos, 円形コネクタ)
- アプリケーション
- Artificial Intelligence CUDA ベースのエッジ・コンピューティング
- 分散エッジ・コンピューティング, リアルタイム AI
- PCIe based optical cabling to slave boxes
- データ収得
- 産業用ネットワーク - IIoT
- 有線・無線 ネットワーク
- Kiosk システム, インフォメーション・パネル
- Dual 4k ディスプレイ ソリューション, 独立動作
- Single display or headless applications
- 過酷環境, DIN rail または ウオールマウント
- 車両, 輸送, 収穫, 建設機械
- ロボティクス
- 自律機械
- 機械学習
- サーベイランス, マッピング
- 運転支援システム（ADAS）試験装置
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- 保護等級 IP20
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- MTBF tbd.
|
