- 概要
- PICMG ModBlox7 I/Oモジュール 14HP (71mm 幅)
- 一般的には, DIN レールまたは壁掛け用の ModBlox7 システムとして使用します
- オプション スタンドアローンボックス
- 00BASE-T1 IEEE 802.3bw Single Pair Ethernet スイッチ モジュール
- IEC 63171-6 IP20 準拠の 7 x T1 ラッチング レセプタクル (2 ウェイ データ)
- 2 x RJ45 1000BASE-T Gigabit Ethernet コネクタ
- 産業用および車載用です
- セルフマネージド動作
- オプション ARM コントローラのサポート
- 金属ケース、DIN レールブラケット、または壁取り付けプレート
- 寸法: 30mm(W)x 140mm(H)x 70mm(D) DIN レールブラケットなし
- 12VDC ModBlox7 システム電源
- フロントパネル I/O
- 2 x RJ45 コネクタ 1000BASE-T, 100BASE-TX, 10BASE-T
- アップリンクまたはカスケーディングには RJ45 を推奨
- 7 x 100BASE-T1 SPE フロント・ポート IEC 63171-6, Hi-Pot トランスで絶縁
- SPE ポートは、スイッチによる M/S 動作用に構成可能 (デフォルトは M)
- 1 x Type-C オプション(USB 2.0 デバイス、オプションの ARM CPUへのプログラミングポート)

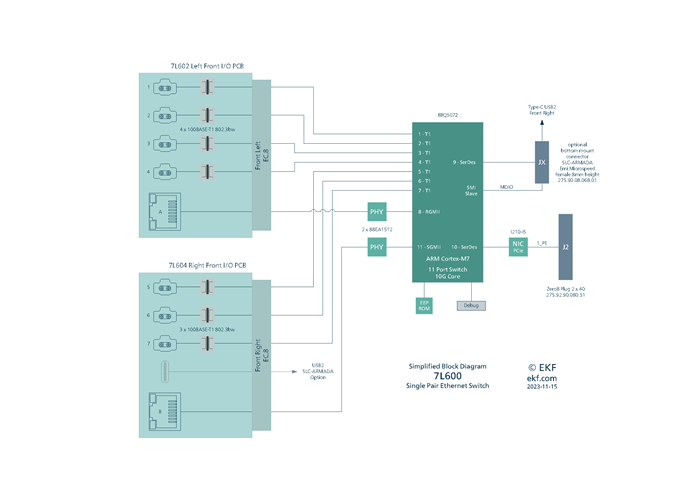

- シングルペアイーサネット (SPE) スイッチ
- Marvell 88Q5072 11-port Automotive Ethernet スイッチ AEC-Q100 Grade 2 適合
- 802.1Qat SR Aware 20Gbps スイッチング・エンジン
- 2 Mbit パケット・メモリ +16 MAX アドレス
- キューコントローラ 8-Level QoS ポート毎
- 256 エントリ TCAM (ingress & egress)
- 3 color ingress policy
- Hardware support for Layer 3 static routing
- AVB/TSN per queue shaping 802.1Qav/Qbv
- 802.1AS & IEEE 1588/PTP
- Advanced security features including deep packet inspection engine (DPI)
- DoS (Denial of Service engine)
- On-Board EEPROM up to 512kb for switch configuration
- ARM Cortex M7 CPU 350MHz w. 1MB SRAM
- 7 Integrated IEEE 802.3bw 100BASE-T1 PHYs Single Pair Ethernet SPE
- SPE PHYs configured as Master by default
- Fully inter-operable w. Open Alliance BroadR-Reach (OABR) PHYs
- 2 x フロントポート RJ45 コネクタ 1000BASE-T (88EA1512 PHY)
- 7 x フロントポート コネクタ 100BASE-T1 SPE IEC 63171-6 (88Q5072 integrated PHYs)
- 1 x SERDES port wired to an on-board Intel I210-IS 1GbE NIC (connects to
a ModBlox7 PCIe lane, for ModBlox7 system CPU control)
- Simple switch expansion option by connecting two or more 7L600 boxes via
- 1 x SERDES port available for an optional internal ARM controller mezzanine
card
|
- 電源 (DC 入力)
- DC 入力, 12V via ModBlox7 board-to-board コネクタ J2
- 消費電力 3.5W max. (ARM コントローラ除く)
- 内部消費電力 2.5W max.
- オプション 3mm ピッチ インバーテッド ヘッダ 電源入力 (Phoenix Contact 1830566) スタンドアローン使用の場合
- アプリケーション
- 産業用ネットワーク - IIoT
- 車載用ゲートウェイ
- 車載ネットワーク
- 自動車試験装置
- 堅牢・過酷環境
- エッヂコンピューティング
- 輸送
- 工事車両
- ハーベスター
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- RoHS 準拠
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- MTBF 134.4 年 (MIL-HDBK-217F, SN29500 @+40 ℃)
|
l
