  ■ZETA 主な特徴
ZETA

ZETA SBC



ZETA

ZETA キャリアボード + DAQ 回路


写真をクリックすると拡大写真をご覧になれます。

ZETA は、 Intel Atom E3825(1.33GHz Dual Core)/E3845(1.91GHz quad core)/E3940(1.6GHz quad core) プロセッサを搭載した 超小型堅牢 COM ベース DAQ 付 SBC です。
メモリ2/4/8GB, 2x Gigabit Ethernet ポート, 4 x RS-232/422/485 シリアルポート, 4x USB 2.0 ポート, 1x USB 3.0 ポート, VGA, シングルチャネル LVDS ディスプレイ, PCIe MiniCard / mSATA ソケット, Micro SD ソケット などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張)に対応しています。
RoHS 規格適合。
























PDF  PDFカタログ(423KB)
見積り依頼
AWZETA-1 200630
  1. プロセッサー およびメモリ
    • Intel Atom E3825 1.33GHz Dual Core CPU, 2GB RAM
    • Intel Atom E3845 1.91GHz Quad Core CPU, 2GB RAM
    • Intel Atom E3940 1.6GHz quad core CPU, 4GB RAM
    • Intel Pentium N4200 1.1GHz (burstable to 2.5GHz) Quad Core CPU, 8GB RAM
  2. システム I/O インタフェース
    • シリアルポート
      • 4 RS-232/422/485 ポート
    • USB
      • 1x USB 3.0
      • 4x USB 2.0
    • ネットワーク
      • 2x Gigabit Ethernet ポート
    • キーボードマウス
      • USB キーボードマウス
    • ディスプレイ
      • VGA
      • LVDS
    • オーディオ
      • HDA オーディオ, 拡張コネクタ経由
    • ウォッチドッグ・タイマー
      • RESET モード
      • プログラマブル・インターバル 0-255 秒
    • マス・ストレージ
      • 1 Mini PCIe /mSATA ソケット
      • 1 Micro-SD ソケット
  3. DAQ
    • アナログ入力
      • 16 シングルエンド / 8 差動電圧入力
    • 入力レンジ
      • +/-10V, +/-5V, 0-10V, 0-5V
    • 最大サンプリングレート
      • 100,000 サンプル/秒 集計
    • オンボード FIFO
      • 2048 サンプル, プログラマブル・スレッショルド
    • DAQ 較正
      • 較正不要 (No calibration required)
    • アナログ出力
      • 4 16-bit 電圧出力
    • 出力レンジ
      • 0-5V, 0-2.5V プログラマブル
    • A モデル デジタル I/O
      • 27 ライン 独立 プログラマブル
    • D モデル デジタル I/O
      • 16 ライン 独立 プログラマブル 入力/出力
    • PWM
      • 4 24-bit パルス幅モジュレータ
    • カウンタ/タイマ
      • 8 32-bit カウンタ/タイマ
    • 論理信号電圧レベル
      • 3.3V/5V 論理レベル ジャンパー選択
  1. 拡張バス
    • MiniCard
      • 1 socket combining PCIe x1, mSATA, and USB 2.0 interfaces
    • SATA
      • 1 ポート, 拡張コネクタ経由
    • PCIe
      • 2x PCIe x1 links, 拡張コネクタ経由
    • USB
      • 1 USB 2.0 ポート, 拡張コネクタ経由
  2. 電源
    • 入力電圧範囲: 6 - 36 V オプション
    • 消費電力: TBD
  3. 冷却方式
    • 伝導冷却式, ヒートスプレッダー , ファン無
  4. 動作温度範囲
    • -40 ℃ 〜 +85 ℃
  5. 形状
    • COM Express Mini Type 10
    • 84 mm x 55 mm
  6. 重量
    • 36.8544g ベースボード; TBD COM モジュール; TBD SBC complete
  7. RoHS 規格適合

モデル

モデル プロセッサ/スピード/メモリ
ZETA-E3825-2GA E3825 1.33GHz CPU, 2GB RAM Data acquisition circuit
ZETA-E3825-2GD E3825 1.33GHz CPU, 2GB RAM Digital I/O circuit
ZETA-E3845-2GA E3845 1.91GHz CPU, 2GB RAM Data acquisition circuit
ZETA-E3845-2GD E3845 1.91GHz CPU, 2GB RAM Digital I/O circuit
ZETA-E3940-4GA E3940 1.6GHz CPU, 4GB RAM Data acquisition circuit
ZETA-E3940-4GD E3940 1.6GHz CPU, 4GB RAM Digital I/O circuit
ZETA-N4200-8GA N4200 1.1GHz CPU, 8GB RAM Data acquisition circuit
ZETA-N4200-8GD N4200 1.1GHz CPU, 8GB RAM Digital I/O circuit

ZETA

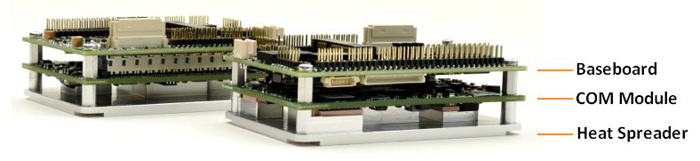

サイドビュー

システムブロック図

システムブロック図


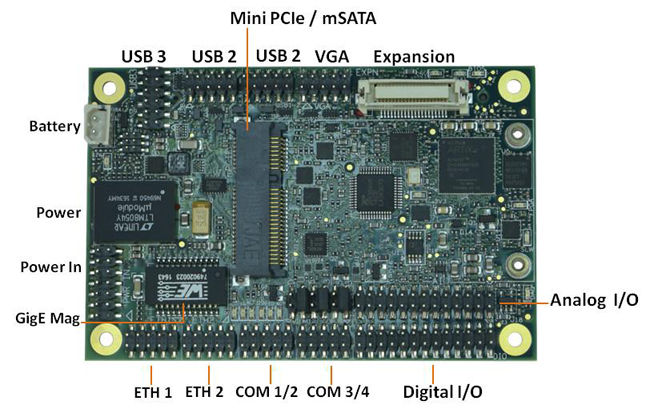

I/O

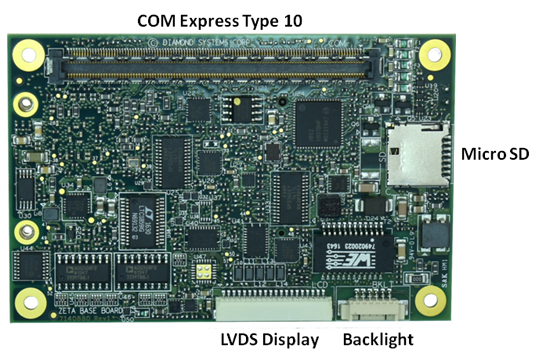

I/O

I/O
