  ■P104-GPIO96 主な特徴
P104_GPIO96

写真をクリックすると拡大写真をご覧になれます。
P104-GPIO96 は、96 ライン・プログラマブル・デジタル I/O の PC/104-Plus モジュールです。動作温度範囲は -40℃〜+85℃ で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。
見積り依頼
AWP104GPIO96-1 201030
  1. ベース FPGA
    • LatticeECP3, 700K gate 同等
  2. 入力クロック
    • 50 MHz
  3. FPGA コード・ストレージ
    • フラッシュ・メモリ, JTAG 経由でフィールドアップデート可
  4. トータル I/O ライン
    • 96
  5. プライマリ I/O
    • 48 lines with 3 8-bit and 2 4-bit; configurable pull-up/down resistors
  6. セカンダリ I/O
    • 48 lines with 6 8-bit buffers; configurable pull-up/down resistors
  7. カウンタ・タイマ
    • 8 32-bit アップ/ダウン カウンタ (alternate mode)
  8. カウンタ モード
    • カウンタ, レイト/方形波 発生器, パルス幅モジュレータ, プログラマブル ワンショット, ハードウエア/ソフトウエア トリガー ストローブ
  1. 出力電流
    • port A,B,D: 24mA per pin max; 200mA per port max
    • port C low: 24mA per pin max
    • port C high: -24mA per pin max
    • port E,F: 32mA per pin max
  2. 入力電流
    • +/-340uA max
  3. 拡張
    • PC/104-Plus (ISA + PCI) stackable expansion
  4. 電源電圧
    • +3.3VDC ±5%
  5. 動作温度
    • 温度拡張版 -40℃ 〜 +85℃
  6. 形状
    • 90mm x 96mm
    • PC/104-Plus フォームファクタ
  7. 重量
    • 96g
  8. RoHS 規格適合

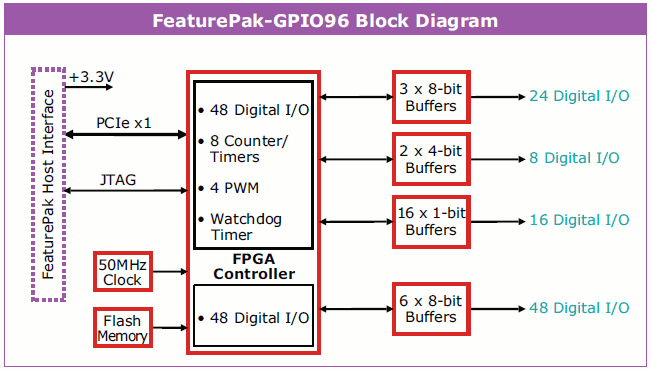

システムブロック図

システムブロック図

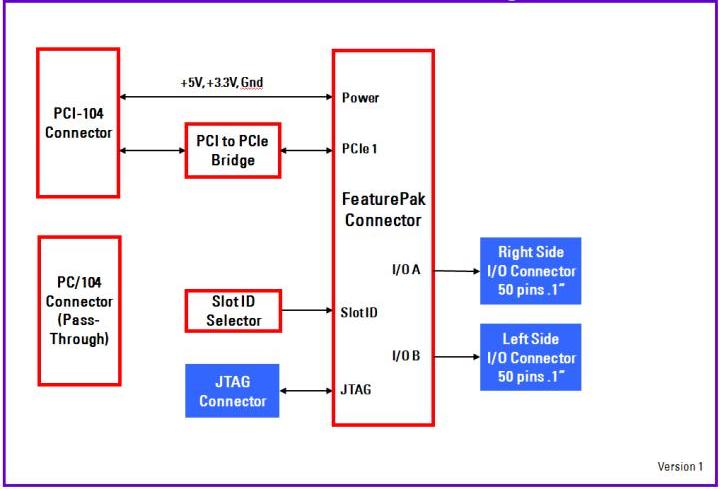

PC/104-Plus アダプタ ブロック図

PC/104-Plus アダプタ ブロック図
