  ■ONYX-MM-DIO 主な特徴
ONYX_MM_DIO


写真をクリックすると拡大写真をご覧になれます。

ONYX-MM-DIO は、48 ライン デジタル I/O PC/104 モジュールです。
動作温度範囲は -40℃〜+85℃ (温度拡張) で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。










PDF  PDFカタログ(94KB)
見積り依頼
AWONYXMMDIO-1 200929
  1. デジタル I/O
    • チップ: 82C55A (2 個)
    • I/O ライン数: 48 ライン
    • 入出力方向: 全ライン プログラマブル (Programmable for input in groups of 4 and 8)
    • 入力電圧
      • LOW レベル : -0.5V min. 0.8V max.
      • HIGH レベル: 2.0V min. 5.5V max.
    • 出力電圧
      • LOW レベル : 0.0V min. 0.4V max.
      • HIGH レベル: 3.0V min. Vcc - 0.4V max.
    • 出力電流: ± 2.5mA max. 各ライン
    • プルアップ抵抗: 10KΩ 全入力ライン
  1. 電源電圧
    • +5VDC +/-10% @ 100mA typ. all outputs open
  2. 動作温度
    • -40℃ 〜 +85℃
  3. PC/104 バス
    • 8 ビット
  4. 形状
    • PC/104 フォームファクタ
  5. 重量
    • 65 g
  6. MTBF
    • OMM-DIO-XT 1,714,901 h
  7. RoHS 規格適合

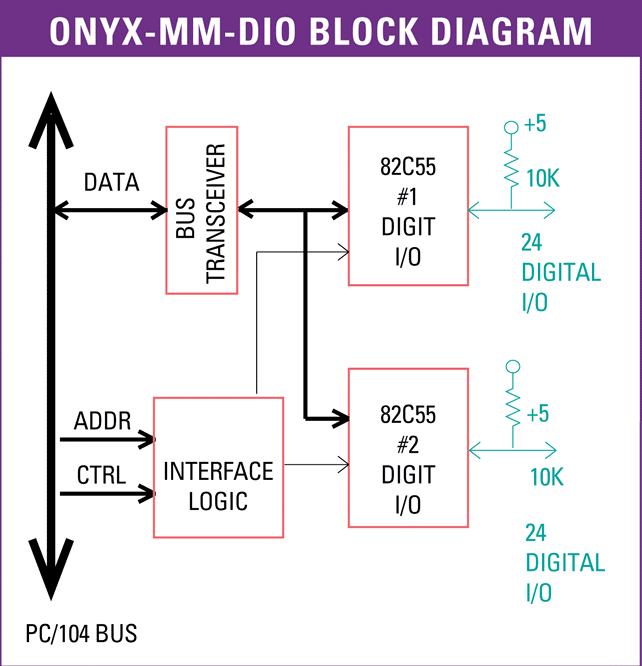

システムブロック図

システムブロック図
