  ■ONYX-MM 主な特徴
ONYXMM


写真をクリックすると拡大写真をご覧になれます。

ONYX-MM は、プログラマブル カウンタ/タイマ PC/104 デジタル I/O モジュールです。
3x16 ビットカウンタ/タイマー、48 デジタル I/O ライン、3x PC/104インタラプト・ラインなどの機能を備えています。
動作温度範囲は -40℃〜+85℃ (温度拡張) で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。






PDF  PDFカタログ(331KB)
見積り依頼
AWONYXMM-1 200929
  1. カウンタ/タイマー
    • チップ: 82C54-2
    • カウンタ/タイマー: 3 x 16 ビット巾
    • 最大入力周波数: 10MHz
    • オンボード発振器: 40MHz ± 0.01 %
    • 信号タイプ: TTL
    • 入力電圧
      • LOW レベル : -0.5V min. 0.8V max.
      • HIGH レベル: 2.0V min. 5.5V max.
    • 入力電流:-200µA max.(low) 2µA max.(high)
    • 出力電圧
      • LOW レベル : 0.0V min. 0.4V max.
      • HIGH レベル: 3.0V min. Vcc - 0.4V max.
    • 出力電流: ± 2.5mA max. 各ライン
    • プルアップ抵抗: 10KΩ 全入力ライン
  2. デジタル I/O
    • チップ: 82C55A (2 個)
    • I/O ライン数: 48 ライン TTL/CMOSコンパチブル
    • 入出力方向: 全ライン プログラマブル (All lines programmable for input in groups of 4 and 8)
    • 出力電流: ± 2.5mA max. 各ライン
    • プルアップ抵抗: 10KΩ 全入力ライン
  1. インタラプト
    • 3 インタラプト
    • プルダウン抵抗: 1KΩ 抵抗を各インタラプト毎にジャンパー選択可
    • インタラプト・レベル : 2 - 7
    • インタラプト・ソース: カウンタ/タイマー出力、インタラプト入力または DIO ライン CO (プログラマブル)
  2. 電源電圧
    • +5VDC +/-10% @ 120mA typ. all outputs open
  3. 動作温度
    • -40℃ 〜 +85℃ (温度拡張)
  4. PC/104 バス
    • 8 ビット
  5. 形状
    • PC/104 フォームファクタ
  6. 重量
    • 79 g
  7. RoHS 規格適合

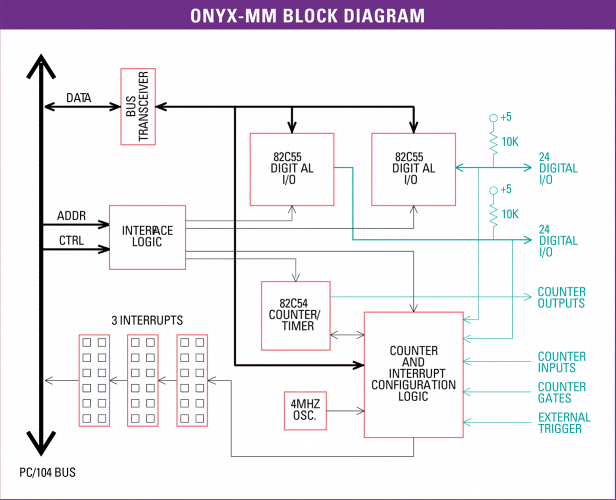

システムブロック図

システムブロック図
