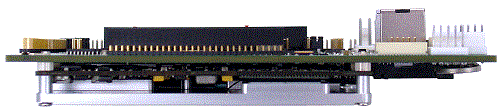

NEPTUNE は, CPU を選択可能な EPIC フォームファクタの堅牢シングルボードコンピュータです。
サポート CPU は, Intel Atom E3845 quad core (1.91GHz), AMD G-T56N (1.65GHz),
AMD G-T40N (1.0GHz) です。
システムメモリ最大 8GB DDR3 SDRAM, 1 Gigabit Ethernet (Intel 82541) , 最大 4 USB 2.0,
4 RS-232/422/485 serial ポート, 2 RS-232 serial ポート, VGA, LVDS ディスプレイなどを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ または -20 ℃ 〜 +71 ℃ (温度拡張)( CPU に依存します)に対応しています。
RoHS に適合しています。
 PDFカタログ（473KB） |
 |
AWNEPTUNE-1 200529 |
- サポート CPU
- Intel Atom E3845 quad core, 1.91 GHz
- AMD Fusion G-T56N, 1.65 GHz
- AMD Fusion G-T40N, 1.0 GHz
- メモリ
- 最大 8GB DDR3 SO-DIMM SDRAM
- ネットワーク
- 1 Gigabit Ethernet , ベースボード経由
- 10/100Base-T Ethernet , CPU モジュール経由
- シリアルポート
- 4 RS-232/422/485 ポート, COM1-4
- 2 RS-232 ポート , COM5-6
- USB ポート
- ディスプレイ(オプション)
- LVDS LCD バックライト (CPU モジュールに依存します)
- VGA CRT
- マスストレージ
- 2 SATA ポートサポート, 1 デバイス毎
- 1 IDE ポートサポート, 2 IDE devices including
- CompactFlash IDE Type II socket
- キーボード/マウス
- オーディオ
- AC'97 オーディオ・コーデック; マイク入力, line in/out
- 拡張 バス
- PC/104-Plus (ISA and PCI buses)
|
- データ収集 I/O
- AD コンバータ: 32 16-bit inputs; 250KHz sample rate
- DA コンバータ: 4 12-bit output
- デジタル I/O: 24 digital I/O lines; 3.3V/5V コンパチブル
- 光学的絶縁 DIO: 8 inputs and 8 outputs; 3-24V range
- カウンタ/タイマー: 2 プログラマブル・カウンタタイマー
- ソフトウエア・ドライバ: C ソースコード (Windows and Linuxe)
- 形状
- 重量
- 電源
- 電源入力: 5VDC +/- 5% または 40W 8-28V DC-to-DC power supply
- 消費電力:
- NPT-E3845-xG: 14.7WW typ.
- NPT-E3825-xG: 11.8W typ.
- NPT-T40N-xG: 11W typ.
- NPT-T56N-xG: 16.1W typ.
- 動作温度範囲
- 伝導冷却式
- -40 ℃ 〜 +85 ℃ Intel Atom E3845
- -20 ℃ 〜 +71 ℃ AMD G-T56N および AMD G-T40N
- 動作湿度範囲
- 衝撃および振動
- BIOS
- UEFI または Insyde BIOS モデルに依存します
- RoHS 適合
|
