  ■JUPITER-MM-7000 主な特徴


JUPITERMM7000ISO

JMM-7312 ISO UPS Military Grade with Isolation


JUPITERMM7000

JMM-7312 UPS Military Grade Non Isolated

写真をクリックすると拡大写真をご覧になれます。
JUPITER-MM-7000 は, 40W MIL 規格 PC/104 DC/DC 電源モジュールです。
動作温度範囲は -40℃〜+85℃ (温度拡張) で堅牢な設計で、過酷な環境のアプリケーションに適しています。
































PDF  PDFカタログ（379KB）
見積り依頼
AWJUPITERMM7000-1 210129
  1. 入力オプション
    • 12VDC output, 40W, 500VDC isolation
    • 5VDC output, 25W, 500VDC isolation
    • 5-28VDC output, 40W, non-isolated
  2. EMI
    • MIL-STD-461C/D/E/F
    • DO-160C/D/E/F/G
  3. Input immunity
    • MIL-STD704A/D/E/F, MIL-STD-1275A/B, and DO-160 cat A, B, and Z
  4. 過渡保護
    • 100VDC / 50ms, 600VDC / 20us spikes
  5. 電圧降下保護
    • 6VDC / 1 sec
  1. 逆極性保護
  2. 入力電源
    • 9-36VDC input, 2A max
  3. 動作温度
    • -40℃ 〜 +85℃ (温度拡張)
  4. 衝撃・振動度
    • MIL-STD-810G
  5. 形状
    • 90 x 96mm
    • PC/104
  6. UPS オプション
    • Optional UPS backup system using plug-on high-efficiency supercapacitor energy packs


モデル



Model 461 Filter 704 / 1275 UPS Vout Power Isolated Description
JMM-7312-ISO-UPS 12V 40W Full feature 12V
JMM-7305-ISO-UPS 5V 40W Full feature 5V
JMM-7312-UPS 12V 40W Full feature 12V without isolation
JMM-7305-UPS 5V 25W Full feature 5V without isolation
JMM-7312 12V 40W MIL compliant non-isolated 12V
JMM-7305 5V 25W MIL compliant non-isolated 5V
JMM-7012-ISO 12V 40W Basic isolated 12V power
JMM-7005-ISO 5V 40W Basic isolated 5V power
JMM-7012-UPS 12V 40W Basic 12V power with UPS
JMM-7005-UPS 5V 25W Basic 5V power with UPS

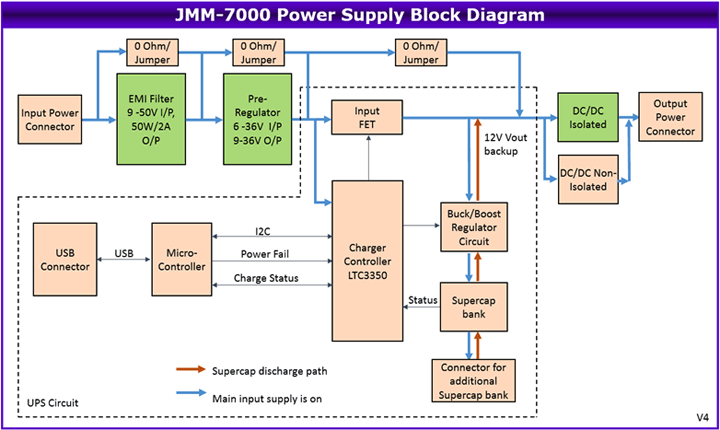

システムブロック図

システムブロック図
