  ■EMERALD-MM-8PLUS 主な特徴
EMERALDMM8PLUS


写真をクリックすると拡大写真をご覧になれます。

EMERALD-MM-8PLUS は、8 チャンネル・プログラマブル PC/104-Plus シリアルポート モジュールです。
動作温度範囲は -40℃〜+85℃ (温度拡張) で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。










PDF  PDFカタログ(221KB)
見積り依頼
AWEMERALDMM8PLUS-1 201130
  1. シリアルポート
    • ポート数: 8
    • プロトコル: RS-232, RS-422, RS-485 (local and no echo)
    • プロトコル構成: ジャンパー
    • ソフトウエア構成: プラグ・アンド・プレイ
    • 最大ボーレート: 1.8432Mbps
    • コミュニケーション・パラメータ: 5, 6, 7, 8 data bits; Even, odd, or no parity
    • 回路ショート保護: Continuous, all outputs
  2. RS-232 モード
    • 入力インピーダンス: 3k オーム min.
    • 入力電圧幅: +/- 30V max
    • 出力電圧幅: +/- 5V min, +/- 7V typ.
  3. RS-422/RS-485 モード
    • 差動入力スレッショルド: -0.2 V min., +0.2 V max.
    • 入力インピーダンス: 12k オーム min.
    • 入力電流
      • +1.0mA max (Vin = 12V)
      • -0.8mA max (Vin = -7V)
    • 差動出力電圧: 2.0V min. (RL=50 オーム)
    • High/low states differential output voltage symmetry:0.2V max
  1. デジタル I/O
    • I/O ライン数: 8 独立にプログラマブル
    • 入力電圧
      • Logic0: -0.3V min, 0.8V max
      • Logic1: 2.0V min, 5.3V max.
    • 出力電圧
      • Logic0: 0.0V min, 0.4V max
      • Logic1: 3.7V min, 5.0V max.
    • 出力電流
      • 0: 6mA max.
      • 1: -4mA max.
  2. I/O ヘッダ
    • 2 40-position (2x10) .025" square pin header on .1" centers;
    • Headers mate with standard ribbon cable (IDC) connectors
  3. 電源電圧
    • +5VDC +/-10%
  4. 消費電力
    • 160mA typical, all outputs unloaded
  5. 動作温度
    • -40℃ 〜 +85℃ (温度拡張)
  6. 形状
    • 3.55" x 3.775"
  7. 重量
    • 87.9g
  8. RoHS 規格適合

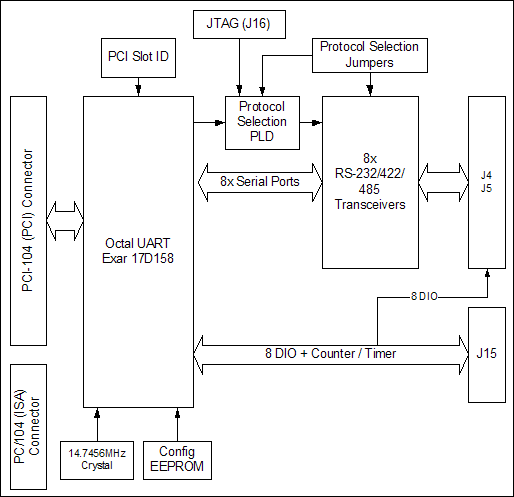

システムブロック図

システムブロック図
