ELTON : NVIDIA Jetson AGX Xavier 用キャリアボード

   ELTON は、 NVIDIA Jetson AGX Xavier モジュール用のデータ収集回路を備えた PCI/104-Express 拡張付高性能キャリアボードです。


ELTON



主な特徴

  • 2x USB 3.1
  • 2x USB 2.0
  • 2x Gigabit Ethernet
  • 1x HDMI
  • 1x LVDS LCD
  • 4x RS-232/422/485
  • 2x CAN 1Mbps
  • HD audio
  • DAQ 回路
    • 6 12-bit A/D, 0-3.3V input range, up to 1MSPS sampling rate
    • 2 12-bit D/A, 0-3.3V output range
    • 13 GPIO, 3.3V logic levels

ソケット

  • カメラモジュールコネクタは 最大 8x 2-lane CSI カメラをサポート
  • UFS / Micro SD flash ソケット
  • M.2 PCIe x4 NVME flash ソケット
  • Socket for Nimbelink SkyWire LTE modems with global compatibilities and approvals
  • PCI-104 Express 拡張ソケット
    • PCI-104 connector for PCI bus
    • PCIe/104 Type 2 connector with 1x PCIe x8 and 4x PCIe x1

その他

  • 入力電圧: 5-20VDC
  • 形状: 102mm x 152mm
  • 動作温度範囲: -40 ℃ 〜 +85 ℃
  • 伝導冷却,ヒートスプレッダー


計算集約型の堅牢な組み込みアプリケーションに最適なプラットフォーム

   ELTON は、NVIDIA Jetson AGX Xavier コンピューティングパワー、堅牢な設計、 PCIe/104 拡張機能により
モバイル環境および過酷な環境で、高性能コンピューティングおよびAIアプリケーションを実装するための理想的なプラットフォームを提供します。
NVIDIA Jetson AGX Xavier 組み込みコンピューターモジュールを利用して、AI、機械学習、画像処理、その他の計算集約型タスクに比類のないパフォーマンスを提供します。

   Xavier モジュールは 、最大30 TeraOps のパフォーマンス(1秒間に3 x 10の30乗回の命令実行、最大30ワットの消費電力の場合)を実現します。
また、10ワットまたは15ワットの消費電力低減を必要とするアプリケーションにスケーラブルなパフォーマンスを提供します。 このモジュールは、512-core Volta GPU Tensor Cores アクセレレータ付で 32 TOPs で実行されて、これまでにない高性能 AI を搭載した自律型マシンを実現します。 サイズは、 87 x 100mm で他の Jetson モジュールよりわずかに大きくなります。

   ELTON は、I/O 拡張用に多数のソケットを提供しています。 業界標準のカメラモジュールソケットは、最大8つの CSI カメラ(4K解像度で最大4つのカメラ)の接続をサポートします。
M.2 ソケットは、最大256GB のPCIe x4 NVMe フラッシュストレージの使用をサポートします。
LTE モジュールソケットは、NimbeLink SkyWire セルラーモデムの使用をサポートし、世界的な互換性を持つ幅広いソリューションを提供します。

   ELTON の標準 I/O には、2つの USB 3.0 ポート、2つの USB 3.1 ポート、HD オーディオ、HDMI および LVDS ディスプレイ、およびソフトウェア構成可能な4つの RS-232/422/485 ポートが含まれます。 すべての I/O は、一般的な非ラッチおよび堅牢なラッチイングケーブルの両方と互換性のあるピンヘッダーで提供されています。このため、ELTON は高衝撃および振動を受ける環境でのアプリケーションに最適です。

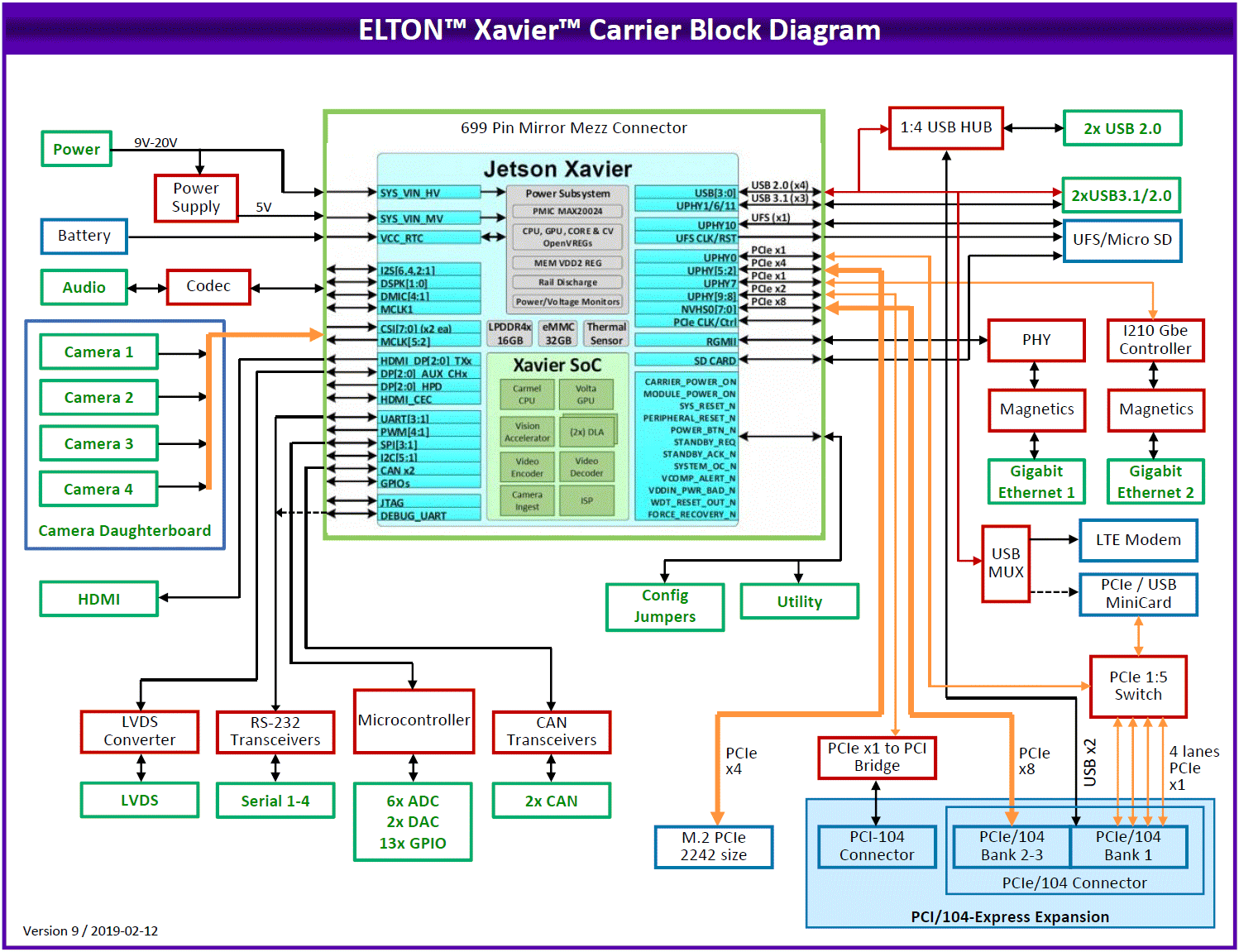

ELTON ブロック図

ELTON Blok Diagram

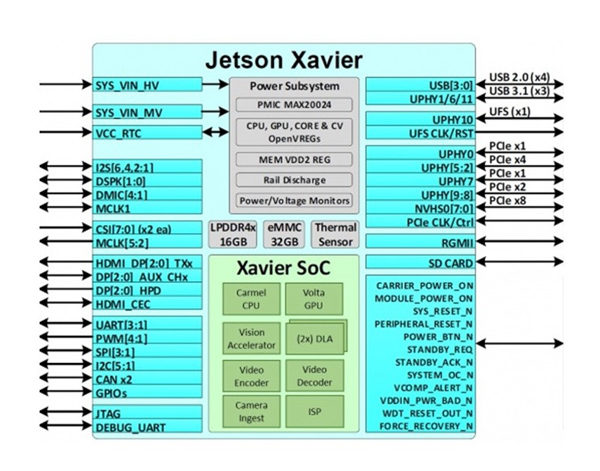

Jetson Xaviar ブロック図

Jetson Xaviar Blok Diagram

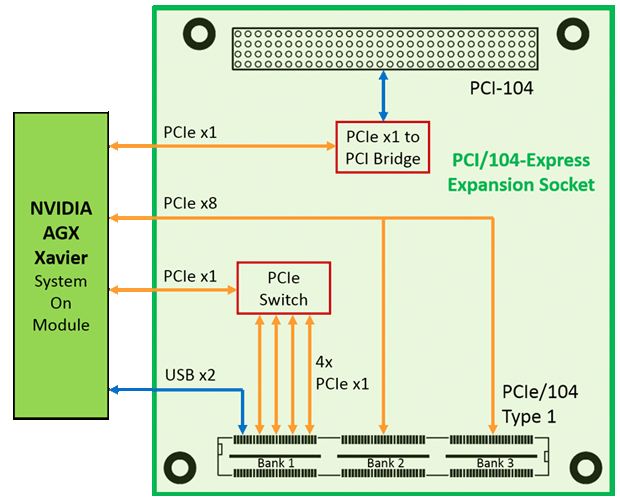

NVIDIA PC/104 への対応

   ELTON は、PCI /104-Express 拡張ソケットを採用しています。 ソケットは、PCI-104、PCIe/104 タイプ2 (x8レーン)、および PCIe/104 OneBank 拡張モジュール(4 x1レーン)をサポートしています。 堅牢でカスタム構成の高性能 PCIe ベースソリューションの迅速な作成を可能にします。
典型的な PCIe/104 I/O 拡張には、1G/10G イーサネット、ビデオキャプチャ、および高解像度ビデオディスプレイが含まれます。 アナログ、デジタル、シリアル、モーション制御、その他の多種多様な産業用 I/O モジュールも利用可能です。

NVIDIA  PC/104


データ収集

Data Acquisition GUI

   内蔵データ収集回路は、最大 1MSPS の12ビット A/D、12ビット D/A、および 3.3V GPIO を提供します。
フリーC言語プログラミングライブラリは、アプリケーション開発を簡素化します。 GUI コントロールパネルは、プロセスの制御と監視、およびすぐに実行できるデータログ機能を提供します。



独自性および堅牢性

   ELTON は、PCIe x8、PCIe x1、 PCI 拡張機能を備えたの完全な PCI/104-Express 拡張ソケットを提供します。 NVIDIA の高性能コンピューティングおよびグラフィックス機能の世界と PC/104 の世界を橋渡しします。 車両および過酷な環境アプリケーション向けに設計されたソリューションで、小型フォームファクター、高性能、堅牢な組み込みコンピューターシステムです。

ELTON     ELTON     ELTON

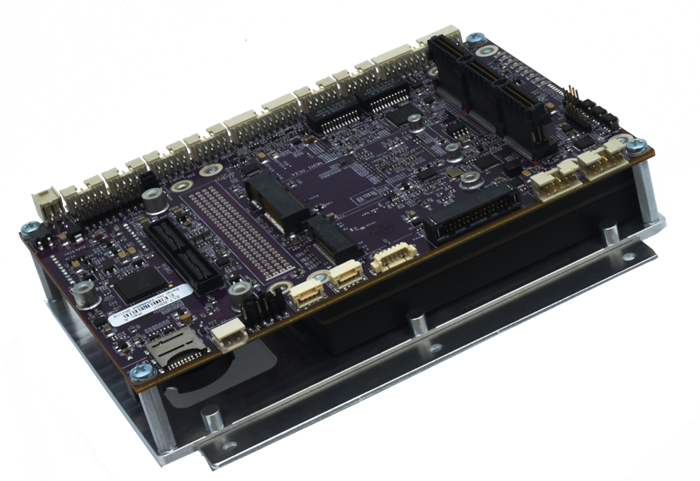

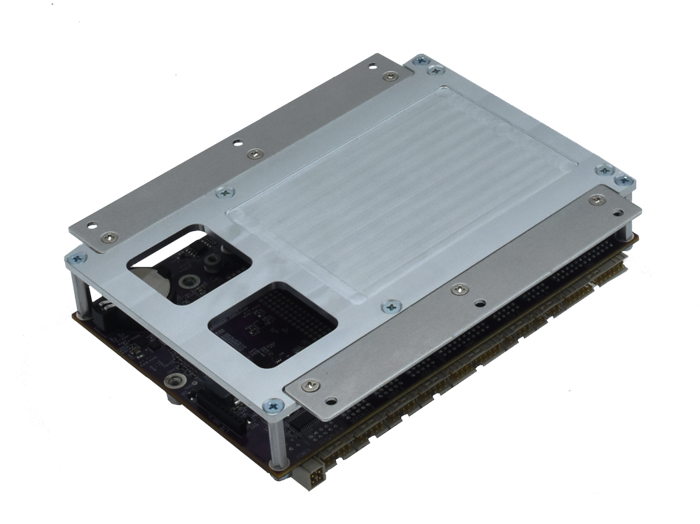

ELTON キャリヤボード     ヒートスプレッダー付きの ELTON キャリアボード、
PC-104コネクタバンクなし
    ELTON キャリアボード下部、
エンクロージャーに固定するためのタブ付き





Elton Jetson Xavier キャリアボード用ケーブルキット、ラッチボードコネクタ

CK-ELTON-01 には次のケーブルが含まれています。

 No.  数  ケーブル  説明
 1  1  6981507  電源ケーブル
 2  1  6980524  ケーブルバッテリー Hdr 1.25mm
 3  1  6980601  デュアルシリアル、ラッチ、2x DB9M
 4  1  6980602  デュアル USB 2.0
 5  1  6980603  デュアル USB 3.0 type A, ラッチ
 6  1  6980604  RJ-45 ソケット
 7  1  6980605  HDMI ケーブル
 8  1  6980606  DAQ ケーブル
 9  1  6980608  オーディオケーブル 2mm 〜 3x3.5mm
 10  1  6981182  CANbus 2.0 ケーブル




利用可能なモデル

  • ELT-BB01 : Jetson AGX Xavier コンピューターモジュール用 ELTON キャリアボード、PCIe/104 拡張付
  • ELT-BB02 : Jetson AGX Xavier コンピューターモジュール用 ELTON キャリアボード、PCIe/104 + PC-104 拡張付
  • ELT-BB03 : Jetson AGX Xavier コンピューターモジュール用 ELTON キャリアボード、拡張無
  • ACC-HSELT-01 : ELTON キャリアボード用のヒートスプレッダー

ケーブルおよびアクセサリー

 CK-ELTON-01    ケーブルキット ELTON ラッチタイプ
 6981507  電源ケーブル
 6980524  ケーブルバッテリー Hdr 1.25mm
 6980601  デュアルシリアル、ラッチ、2x DB9M
 6980602  デュアル USB 2.0
 6980603  デュアル USB 3.0 type A, ラッチ
 6980604  RJ-45 ソケット
 6980605  HDMI ケーブル
 6980606  DAQ ケーブル
 6980608  オーディオケーブル 2mm 〜 3x3.5mm
 6981182  CANbus 2.0 ケーブル
