  ■DS-MPE-DAQ0804 主な特徴
DSMPEDAQ0804

写真をクリックすると拡大写真をご覧になれます。

DS-MPE-DAQ0804 は、アナログおよびデジタル I/O PCIe MiniCard モジュールです。
動作温度範囲は -40℃〜+85℃ で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。








PDF  PDFカタログ(251KB)
見積り依頼
AWDSMPEDAQ0804-1 200831
  1. アナログ/ デジタル
    • アナログ入力数: 8 シングルエンド, 4 差動 16-bit
    • サンプルレイト: 100 KHz max. aggregate
    • A/D FIFO: 2048 サンプル プログラマブル閾値
    • 入力レンジ: +/- 10V, +/- 5V, 0-10V, 0-5V
    • 入力保護: +/125V
    • アナログ出力: 4 16-bit
    • デジタル I/O: 14 ライン バッファド,
      individual direction control & protection
    • DIO プルアップ/プルダウン:ソフトウエア選択
    • PWM:4 24-bit, 0-100% duty cycle
    • カウンタ / タイマー:8 32-bit プログラマブル
  2. 電源電圧
    • +3.3VDC +/-5%
  3. 消費電力
    • 0.462W @ 3.3V
  1. 動作温度
    • -40℃ 〜 +85℃
  2. 動作湿度
    • 5% 〜 95% 結露無
  3. 形状
    • 50.95 mm x 30 mm
    • PCIe MiniCard full size
  4. 重量
    • 8.5 g
  5. MTBF
    • tbd.
  6. ソフトウエア・ドライバ
    • Linux 3.2.x
  7. ユニバーサル・ドライバ
    • Support for all functions
  8. RoHS 規格適合

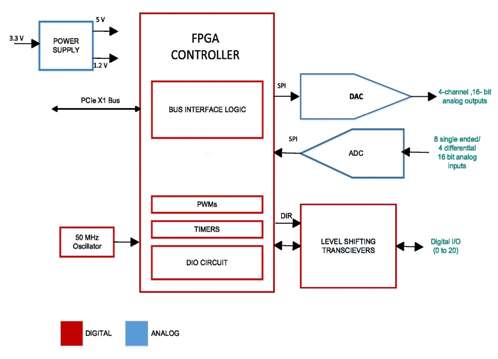

システムブロック図

システムブロック図
