  ■DMM 主な特徴
DMM

写真をクリックすると拡大写真をご覧になれます。

DMM は、16アナログ入力(16シングル入力、8差動入力)、12ビット分解能、最大サンプリングレイト 100KHz の PC/104 I/O モジュールです。動作温度範囲は -40℃〜+70℃ ( 温度拡張版 -40℃〜+85℃) で堅牢な設計で、過酷な環境のアプリケーションに適しています。
RoHS 規格適合です。












PDF  PDFカタログ(159KB)
見積り依頼
AWDMM-1 200731
  1. アナログ入力
    • 16シングル入力または8差動入力ま 選択可能
    • 12ビット分解能 (1/4096 of full scale)
    • バイポーラ・レンジ:±10V,±5V,±2.5V,±1V,±0.5V, カスタム
    • ユニポーラ・レンジ:0-10V, 0-5V,0-2.5V,0-1V,0-0.5V,カスタム
    • 入力バイアス電流:50nA max.
    • 最大入力電圧:±10V ( for linear operation)
    • 保護電圧:±35V ( on any analog input)
    • 入力インピーダンス:10^13 オーム
    • コンバージョン・トリガー:software trigger, internal pacer clock, or external TTL signal
  2. アナログ出力
    • 2出力
    • D/A 分解能: 12ビット分解能 (1/4096 of full scale)
    • 出力レンジ:0-5V, adjustable, or external reference input
    • 出力電流:±8mA max. 各チャネル毎
    • セットリングタイム:4μ秒 max. to ±2/2 LSB
    • 相対精度:±1 LSB
    • ノン・リニアリティ:±1 LSB モノトニック
    • Reset:All channels reset to OV
  3. デジタル I/O
    • 入力数:8, HCT/TTL コンパチブル
    • 入力電圧
      ロジック0 0.0V min., 0.85V max.
      ロジック1 2.0V min., 5.0V max.
    • 入力電流: ±1μA
    • 出力数:8, HCT/TTL コンパチブル
    • 出力電圧
      ロジック0 0.0V min., 0.33V max.
      ロジック1 3.8V min., 5.0V max.
    • 出力電流: ±4mA max per line
  1. カウンタ/タイマー
    • A/D基準クロック:32ビット ダウンカウンター (2 82C54 counters cascaded)
    • クロック・ソース:10MHzオンボード・クロックまたは外部入力信号
    • 汎用用途:16ビット ダウンカウンター (1 82C54 counter)
    • インタラプト /DMA トリガー:End of A/D conversion or scan
  2. 電源電圧
    • +5VDC ±10% @ 165mA typical
  3. ±15V 出力電流
    • ±10mA max with DACs unloaded
  4. 動作温度
    • 標準 -40℃ 〜 +70℃, 温度拡張版 -40℃ 〜 +85℃
  5. 重量
    • 93g
  6. MTBF
    • DMM-XT 372,809 h
  7. RoHS 規格適合

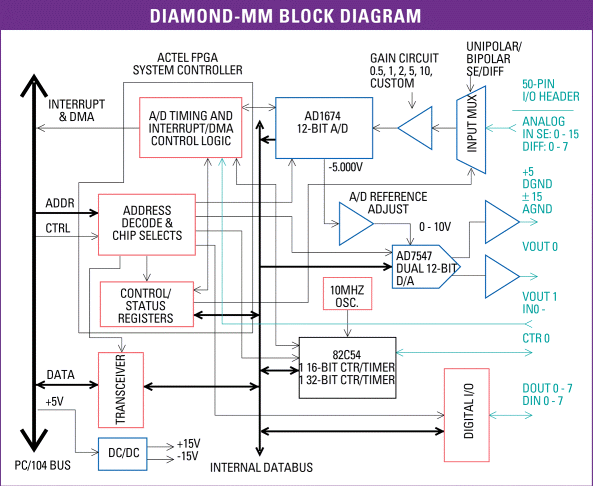

システムブロック図

システムブロック図
