  ■Aries 主な特徴
Aries


写真をクリックすると拡大写真をご覧になれます。

Aries は、 Intel E3800 (クアッドコアE3845 1.91GHz) プロセッサを搭載した PC/104-Plus フォームファクターの堅牢なシングルボードコンピュータです。
オンボードで半田付けされた最大 4 GB のオンボード DDR3 SDRAM, デュアル独立 VGA, LVDS LCD, HDMI / DisplayPort ディスプレイ, 3 x USB 2.0 ポート,1 x USB 3.0 ポート, 4 x RS-232/422/485 シリアルポート, 2 x Gigabit Ethernet ポート, PC/104-Plus および PCIe MiniCard/mSATA ソケットなどを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張)に対応しています。
RoHS 規格準拠しています。











見積り依頼
AWAries-1 200430

主な仕様

  1. プロセッサー
    • 1.91GHz Intel quad core E3845 CPU または
    • 1.46GHz Intel dual core E3826 CPU
  2. メモリ
    • 2GB または 4GB オンボード DDR3 SDRAM
  3. BIOS
    • AMI PnP Flash BIOS
  4. マスストレージ
    • 1 SATA ポート, 1 x 外部デバイスまたは SATA-DOM をサポート
    • mSATA フラッシュディスク, 最大 64GB をサポート
  5. シリアル
    • 4 x RS-232/422/485 ポート
  6. USB
    • 3 x USB 2.0 および 1 x USB 3.0 ポート
  7. ネットワーク
    • 2 x Gigabit Ethernet ポート
  8. キャリアボード/マウス
    • USB キャリアボード/マウス
  9. ディスプレイ
    • 独立デュアル・ディスプレイ
    • 24-bit LVDS LCD フラットパネルディスプレイ
    • VGA CRT ディスプレイ
    • DisplayPort または HDMI (cannot be used simultaneously)
    • 最大解像度
      • GA, LVDS, DisplayPort: 2560 x 1600 画素
      • HDMI: 1920 x 1080 画素
  10. オーディオ
    • ALC892 Codec HD audio with stereo line-out, line-in and microphone


  1. ウォッチドッグ・タイマー
    • 0 - 255 秒 プログラマブル・タイムアウト
  2. PC/104-Plus
    • (ISA + PCI) stackable I/O
  3. PCIe MiniCard
    • 1 ソケット
  4. 電源
    • 5 V ± 5%
    • 消費電力
      • E3845 CPU: 8.5W
      • E3826 CPU: 8.0W
  5. 動作温度範囲
    • -40 ℃ 〜 +85 ℃
  6. 動作湿度範囲
    • 0-90% 結露無
  7. 衝撃
    • MIL-STD-202G 互換
  8. 振動
    • MIL-STD-202G 互換
  9. 形状
    • PC/104-Plus フォームファクタ
    • 114 x 102 mm
  10. 重量
    • 243.8g (ヒートスプレッダー含む)
  11. MTBF
    • 150,240 h at 20℃
  12. RoHS 準拠

データ収集仕様

  1. アナログ入力
    • 16 x シングルエンド または 8 x 差動、ユーザー選択可能
  2. A/D 解像度
    • 16 bit
  3. 入力レンジ
    • ± 10V, ± 5V, ± 2.5V, ± 1.25V, 0-10V, 0-5V, 0-2.5V プログラマブル
  4. 最大サンプリングレイト
    • 250 KHz
  5. 保護
    • 損傷のないアナログ入力で ± 35V
  6. 非線形性
    • ± 3LSB, ミッシングコードなし
  7. オンボード FIFO
    • 2048 サンプル, プログラマバル閾値
  8. A/D,D/A キャリブレーション
    • オート・キャリブレーション, ソフトウエアサポート付
  9. アナログ出力
    • 4,16 bit 解像度
  10. 出力レンジ
    • ± 5V, ± 10V, 0-5V, 0-10V プログラマブル
  11. 入力インピーダンス
    • 10 ^ 13 オーム
  12. 出力電流
    • チャネルごとに最大 ± 5mA
  13. セットリング・タイム
    • 最大 10 µS で 0.012%
  14. 相対精度
    • ± 2LSB
  15. 非線形性
    • ± 2LSB , 単調
  16. リセット
    • ゼロスケールまたはミッドスケールにリセット(ジャンパー選択可能)


  1. デジタル I/O ライン
    • 22 programmable direction consisting of 1 8-bit port and 14 1-bit ports
  2. 入力電圧
    • ロジック0:最小 0V、最大 0.8V
    • ロジック1:最小 2.0V、最大 5.5V
  3. 入力電流
    • 3.3V で 1 µA, 0V で -5 µA
  4. 出力電圧
    • ロジック0:最小 0.0V、最大 0.55V
    • ロジック1:最小 2.0V、最大 3.3V
  5. 出力電流
    • ロジック0:0.55V で 最大 64mA
    • ロジック1:2V で最大 32mA
  6. 波形発生器
    • 4 チャネル、2048 x 18bit バッファー
  7. パルス幅変調器
    • 4 x 24-bit プログラマブル
  8. ダウンカウンター/タイマー
    • 8 x 32 bit

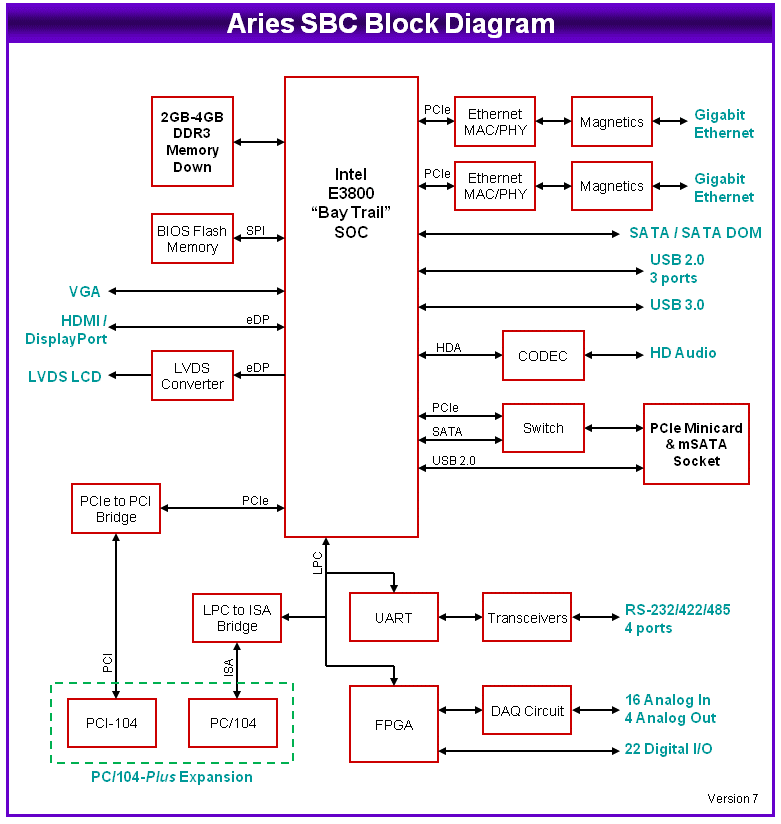

システムブロック図

システムブロック図

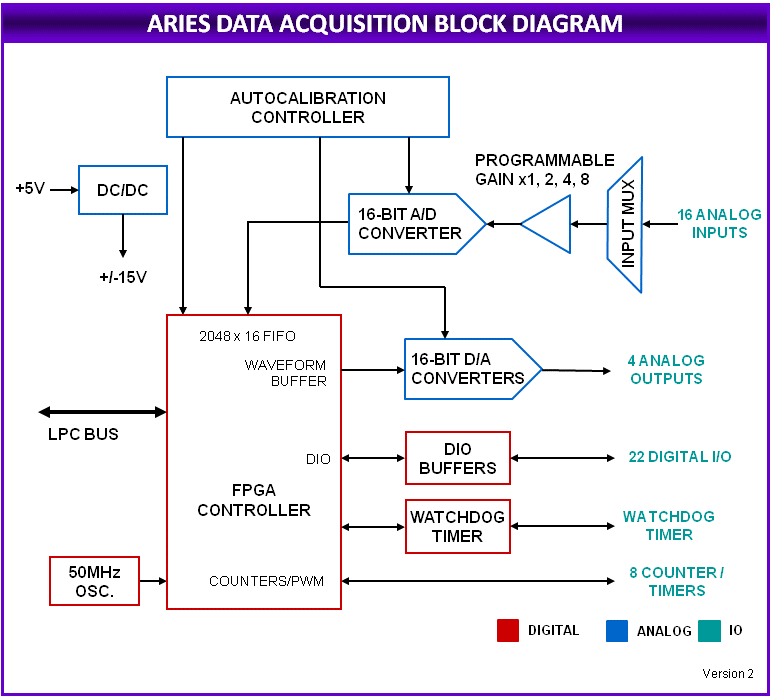

データ収集ダイアグラム

データ収集ダイアグラム
