- ハイライト
- デュアル Intel 第4/5世代 Xeon-SP CPU,
AI/DL、ネットワーキング、ストレージ、セキュリティ、HPC、および PCIe 5.0 ファブリック用の組み込みワークロードアクセラレータにより、最大スループットを実現
- デュアルスロット 350W NVIDIA GPU PCIe 5.0 カード(H100 など) サポート (RES-X08-1U-22RB)

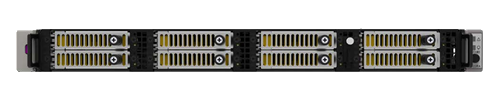

- 8x リムーバブル SSD またはショートデプス 1U シャーシに 16x リムーバブルディスクを搭載したストレージサーバー構成をサポート
- OCP 3.0 スロットおよび PCIe Gen 5 スロットにより、最大 400 Gbps のイーサネット /Infiniband をサポート
- メモリ
- 最大 8TB DDR5-4800 MHz ECC メモリ, 16 DIMM スロット
- セキュリティ
- Integrated TPM 2.0 compliant TCG 2.0 secure crypto-processor module
- Intel TXT, PFR, SGX, TME, TDX, QAT for Zero Trust security against cyber-attacks
- Self-encrypting FIPS 140-2/3 フラッシュ ストレージ オプション
- NVIDIA コンフィデンシャル・コンピューティング オプション GPU セキュリティ用
- NVIDIA Bluefield Data Processing Unit (DPU) オプション
- NVIDIA ネットワーク・コントローラ オプション, accelerate in-line encryption/decryption 用
- タンパー‐レジスタント ストレージ sleds with key-lock オプション
- ネットワーク
- OCP 3.0 ネットワーク コントローラ スロット (2x 200 Gbps/1x 400 Gbps ポート オプション)
- PCIe Gen 5 スロット, ネットワークコントローラ用 (1/10/25/40/50/100/200 及び 400 Gbps オプション)
- マザーボード上 NIC: 2x 10GBaseT ポート (on 1U22RA configuration only)
- マネージメントおよび OS
- Linux (Ubuntu LTS default; RHEL optional), Windows Server オプション
- Redfish および IPMI 2.0, マネージメント
- ベースライン I/O
- USB ポート (2x rear USB-A, 1x front USB-C on 1U22RA config; 1x rear USB-A
on 1U22RB config)
- 1x VGA ポート (on rear of 1U22RA config only)
- 1x RS232 シリアルポート (on rear of 1U22RA config only)
- 2x 10GBase-T LAN ポート (on rear of 1U22RA config only)
- 1x RJ-45 IPMI LAN ポート (on rear of 1U22RA and RB configs)
- ファン CFM コントロール・スイッチ (on front of 1U22RA config only)
- リモート CMOS バッテリ (on front of 1U22RA and RB configs)
- モジュラー高速 I/O 拡張スロット

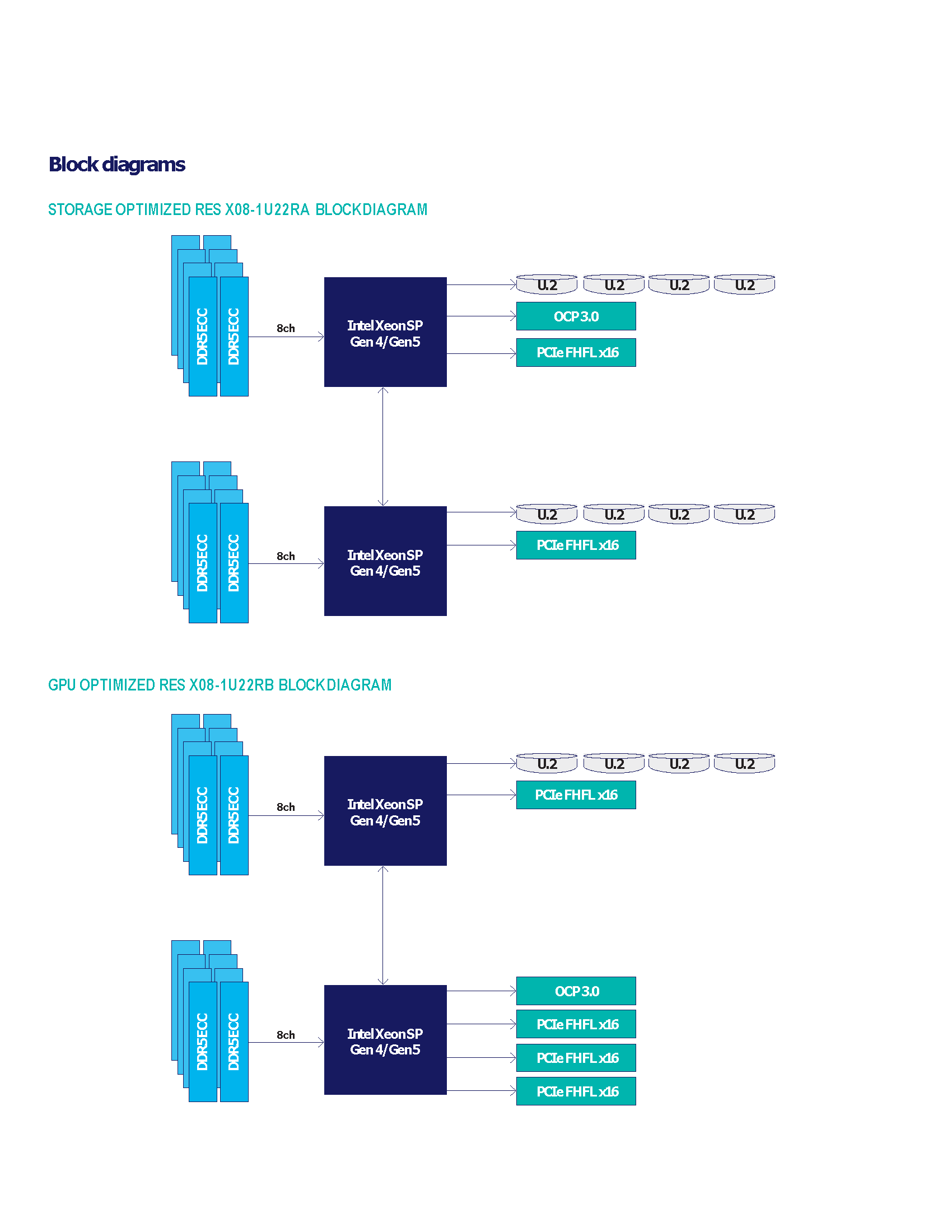

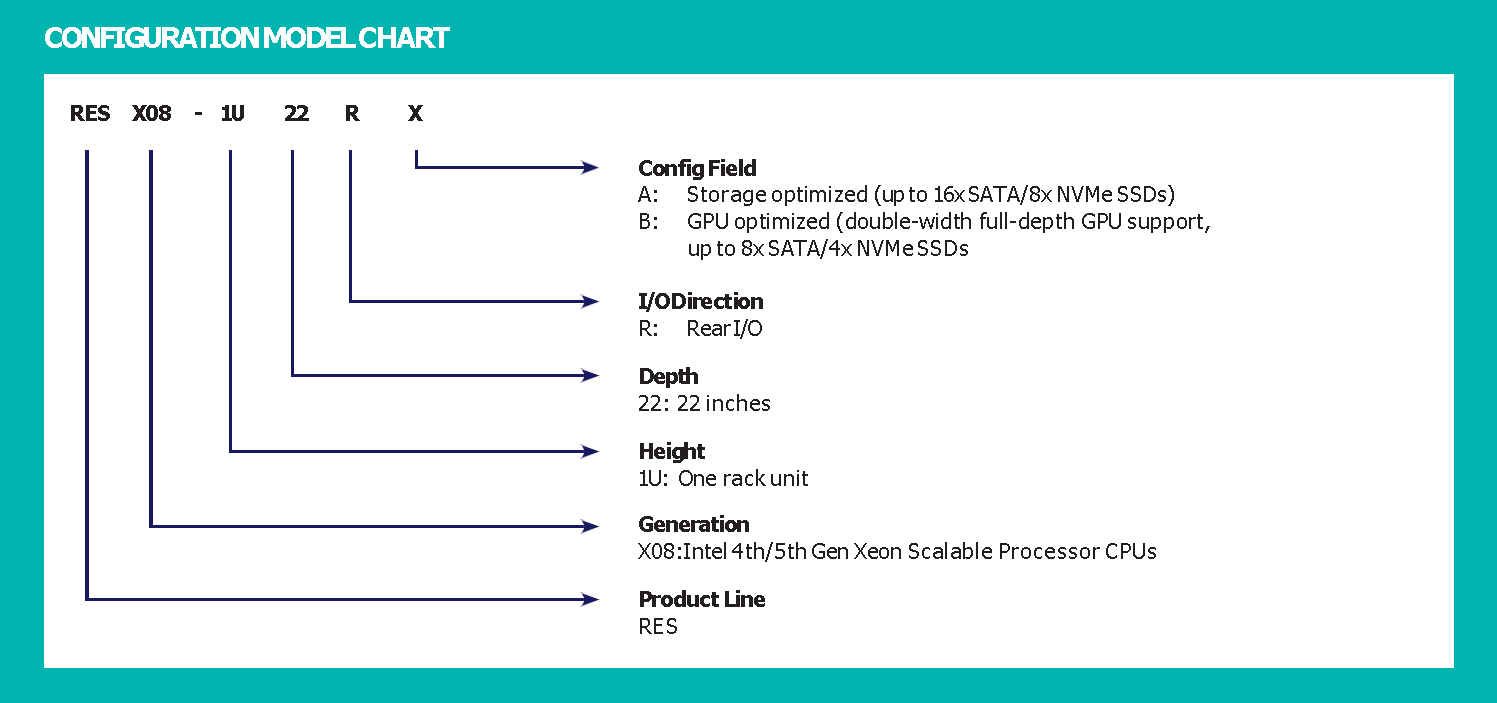

- 1U22RA 構成 (ストレージ オプティマイズ):
- Slot 1: PCIe 5.0 x16 full-height, half length (FHHL), w/RIO
- Slot 2: PCIe 5.0 x16 full-height, half length (FHHL), w/RIO
- Slot 3: OCP 3.0 gen 5.0 x16 w/RIO
- 1U22RB 構成 (GPU オプティマイズ):
- Slot 1: PCIe 5.0 x16 half-height, half length (HHHL), 6.7" depth w/RIO
- Slot 2: OCP 3.0 gen 5.0 x16 w/RIO
- Slot 3: PCIe 5.0 x16 half-height, half length (HHHL), 6.7" depth w/RIO
- Slot 4/5: PCIe 5.0 x16 dual-width, full-height, full length (FHFL), 10.5"
depth w/RIO (compatible with 350 W NVIDIA GPU, i.e. H100/L40S/others) or
two single-width PCIe 5.0 x16 full-height, full length (FHFL), 10.5"
depth w/RIO
- 高速 データ・ストレージ
- 1U22RA 構成 (ストレージ オプティマイズ):
- Up to 8x removable 2.5" form factor 15 mm U.2 NVMe PCIe Gen5 x4 SSDs,
front access drive sleds with thumb screws
- Up to 16x removable 2.5" form factor 7 mm SATA3 6 GBps SSDs, front
access drive sleds with thumb screws
- Combination of removable SATA and NVMe SSDs (i.e. 8x SATA + 4x NVMe)
- 2x internal NVMe Gen5 x4 M.2 SSD slots
- 1U22RB 構成 (GPU オプティマイズ):
- Up to 4x removable 2.5" form factor 15 mm U.2 NVMe PCIe Gen5 x4 SSDs,
front access drive sleds with thumb screws
- Up to 8x removable 2.5" form factor 7 mm U.2 NVMe PCIe Gen4 x4 SSDs,
front access drive sleds with thumb screws
- Up to 8x removable 2.5" form factor 7 mm SATA3 6 GBps SSDs, front
access drive sleds with thumb screws
- Combination of removable SATA and NVMe SSDs (i.e. 4x SATA + 2x NVMe)
- 1x internal NVMe Gen5 x4 M.2 SSD slot
- Standard enterprise or FIPS 140-2 encryption options; compatible with FIPS
140-3 and NIAP Common Criteria certified SSDs
- RAID redundancy with integrated Intel VROC option or add-on RAID controller
card options
- Patented read-only or R/W-selectable switch for removable SATA SSD sleds
(optional)
- Optional key-lockable drive trays to prevent unauthorized access
|
- 電源オプション
- Removable single CRPS form factor PSU module (rear)
- Input voltage options: 110/220 V AC, 28 V DC, 48 V DC, or 270 V DC
- Max combined power output: up to 1400 W @ 110 V AC/1000 W @ 28 V DC/2400
W @ 220 V AC or 270 V DC
- Filtered MIL-STD-461 CE102 compliant PSU option for 110/220 V AC, filter
extends chassis depth 40 mm (roadmapped DC voltage option)
- 機械的特性
- フォームファクタ: 19" ラック 短奥行 1U ラック
- 高さ: 1U または 44.45mm ( 1.75" )
- 幅: 432.0mm ( 17" ) , EIA-310/RETMA rack-mountable (rail kits optional)
- 奥行: 558.8mm ( 22" )
- 重量 (typ.) : 11.34kg (25 lbs)
- Hardened Finish: Powder coating over Iriditetreated aluminum and passivated
stainless steel
- Designed with materials compliant to RoHS and REACH-prohibited substance
restrictions
- 耐環境性能
- Baseline qualification testing to Mercury Servers Rugged Level 1 (RL1)
enhanced standard for demanding military, aerospace, and industry deployment:
- 温度: 0 〜 50 ℃ 動作時 / -40 〜 71 ℃ 保存時, MIL-STD-810H
- 衝撃: 30G@20ms operation/40G@11ms storage, MIL-STD-810H; Designed for MIL-S-901,
Grade B
- 振動 (random): 5Hz-2000Hz, nonoperating random, MIL-STD-810H
- 振動 (sinusoidal sweep, dwell): 4Hz-33Hz operation, MIL-STD-167-1A
- 高度: 3.81Km (12.5K ft) operation / 121.92km (40K ft) storage, MIL-STD-810H
- 湿度: 最大 95% 結露無 , MIL-STD-810G
- EMC/Safety: MIL-STD-461G CE102, RE102; MIL-STD-464 Ground Bond Continuity
- Safety: MIL-STD-882; CE Mark conformity
- Optional EMI hardening for expanded MIL-STD-461 compliance
- Optional delta qual testing - expanded MIL-STD-810, MIL-STD-461, or DO-160
testing
- NVIDIA Certification (pending)
- Optional conformal coating kit for condensing humidity
- 湿度: 5% 〜 95% 結露無
- アクセサリ・オプション
- Rail mount options: fixed mount (front and rear) or slide rails
- Spare field replacement units (PSUs, SSD drive trays)
- Power cords: USA/European
- Dust filter bezel
- 規格
- MIL-STD-461G CE102, MIL-STD-810H, MIL-STD-810G, MIL-STD-464, MIL-STD-882, MIL-STD-1474D, MIL-STD-1474D, DO-160
|
