  ■NM50 主な特徴
NM50


写真をクリックすると拡大写真をご覧になれます。

NM50は、NXP PowerPC QorIQ P1013 (800 MHz)を搭載した堅牢タイプの鉄道および自動車向けネットワーク・ボックス・コンピュータで IOT & ゲートウェイ・コンピュータあるいは無線LANアクセスポイントです。
アルミニューム匡体(IP30)でファンレス、メンテナンスフリー設計です。
2 x Gigabit Ethernet ポート(M12 コネクタ)、最大6 x RP-TNC アンテナコネクタ、各ポートスのテータスLEDなど装備されています。
動作温度範囲が-40℃〜+70℃(10分間+85℃ class Tx EN 50155、伝導冷却式,温度拡張版)と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
EN 50155 (鉄道), IP30 に適合しています。


PDF PDFカタログ(143KB)
見積り依頼
AWNM50-2 171227
  1. CPU
    • NXP QorIQ P1013
      • ハイパフォーマンス Power Architecture e500v2 core
      • 800 MHz プロセッサ動作周波数
  2. メモリ
    • 32 KB L1 命令キャッシュ
    • 32 KB L1 データキャッシュ
    • 256 KB L2 キャッシュ/SRAM
    • 1 GB DDR3 SDRAM システムメモリ
      • Soldered
    • 32 MB NOR フラッシュ
  3. ストレージ
    • USB 2.0 ホスト・ポート 経由 フロント (Model: 09NM50-01)
  4. プロトコルおよびファンクション
    • マネージメント I/F
      • Integrated FW WEB/browser based setup and maintenance
      • ローカル I/F
      • Firmware update from USB and Ethernet
    • ファイヤーウォール
      • NAT (Network Adress Translation)
      • iptables
      • SSID show/hide
      • MAC/IP/port filtering
    • セキュリティ
      • WEP 64 and 128 bit
      • WPA/WPA2 Personal and Enterprise
    • 一般プロトコル
      • Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE, DHCP
    • AP プロトコル
      • ARP, BOOTP, DHCP, STP/RSTP (IEEE 802.1D/w)
    • ルーティング
      • Optional feature when Cellular upstream option is selected
      • Static and dynamic routing, IPv46 IPv6, TCP/IP, UDP, ICMP, STP, RSTP, MSTP, RIPv1, RIPv2, RIPng
    • Remote monitoring and maintenance via Ethernet and WLAN
    • Local monitoring and maintenance via USB device port (Model: 09NM50-01)
    • Software initiated restart
    • Watchdog
  5. コネクティビティ
    • USB ホスト フロント ストレージ用 (Model: 09NM50-01)
    • USB デバイス メンテナンス用 (Model: 09NM50-01)
    • WiFi ネットワーク
      • 最大 2 x WiFi 802.11b/g/n モデム (オプション)
      • 2x2 MIMO supported
      • Optional antenna diversity for each radio
      • 最大データレイト 300 Mbit/s (n); 54 Mbit/s (g), 11 Mbit/s (b)
      • Both 2.4GHz and 5GHz supported (depending on configuration)
      • Unlimited parallel users; Bandwidth-limited to 60 per WiFi RF interface
    • Cellular Network (on request)
      • 3.5G/4G モデム
  6. ディスクリート I/O (Model:09NM50-01)
    • Opto-isolated output (open collector) user programmable status output
      • Reports device status to external devices
      • Freely programmable via Web browers or console I/F
      • Report sevice error signal/flag to host option
    • Opto-isolated output user programmable input
      • Freely programmable via Web browers or console I/F
      • Report external device status to Access Point option
      • Report 'engine off' in bus applicaion option
    • One dedicated W_Disable input
      • Active low signal to disable RF operation
      • Direct disable of radio operation on either WLAN or cellular cards
    • Discrete input levels
      • 入力電流 high: >5 mA
      • 入力電流 low: <1 mA
      • 入力スイッチングレベル: 40 +- 5%
    • Independent input reference voltage range 0 〜 154 V
    • Optocoupler shutter control option
    • Only available on the NM50 version with full configuration

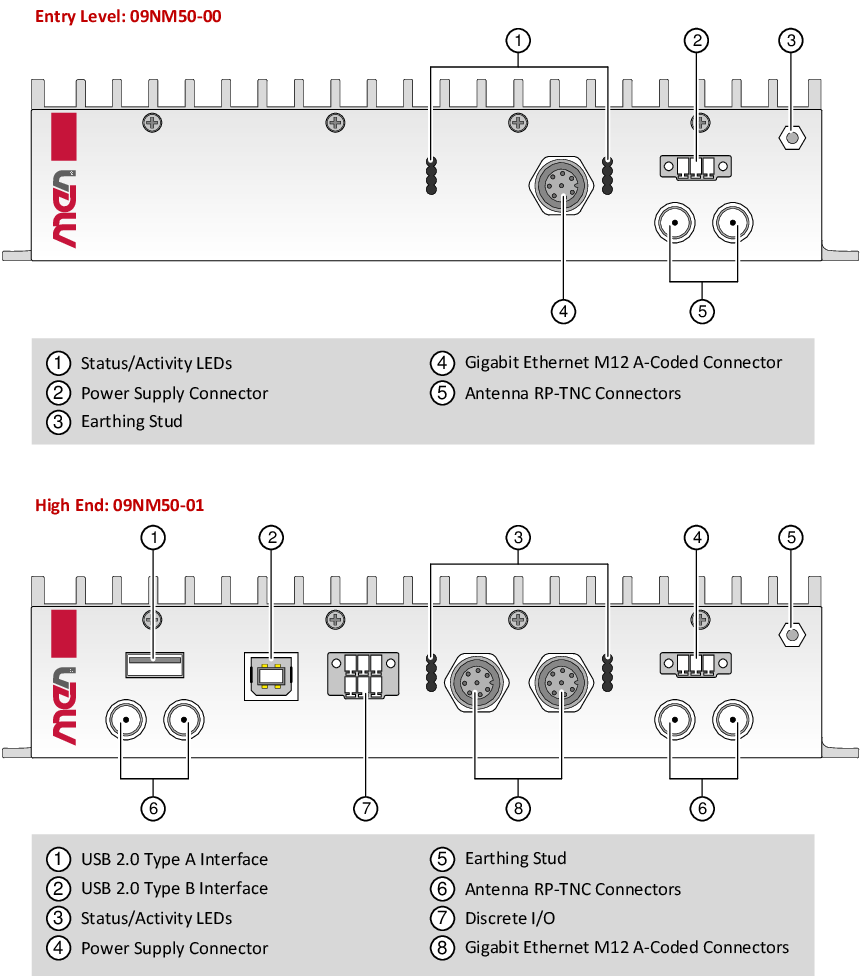

  1. フロント・インタフェース
    • 1 x USB 2.0 Type A, ホストポート (Model: 09NM50-01)
      • Type A コネクタ フロントパネル
      • Firmware and configuration update support
    • 1 x USB 2.0 Type B, デバイスポート (Model: 09NM50-01)
      • Type B コネクタ フロントパネル
      • Console-mode maintenance support
    • Ethernet 1
      • 10/100/1000Base-T Ethernet channel
      • M12 8-pin A-coded コネクタ
      • 2 x LED LAN link, activity status
    • Ethernet 2 (Model: 09NM50-01)
      • 10/100/1000Base-T Ethernet channel
      • M12 8-pin A-coded コネクタ
      • 2 x LED LAN link, activity status
    • アンテナ
      • Two Type RP-TNC antenna connectors (Model: 09NM50-00)
      • Four Type RP-TNC antenna connectors (Model: 09NM50-01)
    • Discrete I/O (Model: 09NM50-01)
      • 6-pin double row connector, 3.5 mm
    • LED
      • Power status
      • Fault LED: Indicates error codes from the board controller
      • Ethernet link and activity status
      • User LEDs for WLAN activity
    • 電源入力
      • RM3.5 3-pol plug-in コネクタ
  2. イン・システム インターフェース
    • One PCI Express Mini Card slot with one WLAN radio PCI Express Mini Card installed (09NM50-00)
    • Two PCI Express Mini Card slots with two WLAN radio PCI Express Mini Cards installed (09NM50-01)
    • One SIM card slot on PCI Express Mini Card slot 2 (09NM50-01)
  3. 電気的特性
    • 電源
      • 14.4 〜 154 VDC, nominal voltages 24, 36, 48, 72, 96 and 110 VDC according to EN50155
    • 消費電力
      • 15 W 未満 ((09NM50-00)
    • Power interruption class S2 (10 ms)
  4. 機械的特性
    • 形状
      • H 44 mm x W 125 mm x L 220 mm
    • 重量
      • 約 1.5 kg (構成により異なります)
    • マウント
      • Wall mount or top mount
  5. 耐環境性能
    • 温度 動作時
      • -40 ℃ 〜 +70 ℃, with up to 85 ℃ for 10 minutes according to class Tx (EN 50155)
      • 自然対流,ファンレス動作
    • 温度 保存時
      • -40 ℃ 〜 +85 ℃
    • 湿度 動作時/保存時
      • 最大 95% 結露無
    • 高度
      • -300m 〜 +3,000m
    • 衝撃
      • 50 m/s2, 30 ms (EN 61373)
    • 振動 (function)
      • 1 m/s2, 5 Hz - 150 Hz (EN 61373)
    • 振動 (lifetime)
      • 7.9 m/s2, 5 Hz - 150 Hz (EN 61373)
    • 内部コンポーネントはコーティング済
  6. MTBF
    • 70,000 h
  7. 安全性
    • フレーマビリティ
      • UL94V-0
    • 防火
      • EN 45545-2
    • 電気的安全性
      • EN 60950-1, class I equipment
  8. ソフトウエア・サポート
    • OpenWrt Firmware
