■NM31

主な特徴

写真をクリックすると拡大写真をご覧になれます。

NM31は、PoE 対応堅牢タイプ8ポートのフルマネージド・イーサネットスイッチです。
8ポート 10/100BASE-T または 10/100/1000BASE-T Ethernet M12 コネクタ ( A or D-Coded, フロントパネル) を搭載しています。
PoE+ PSE (Power Sourcing Equipment) 最大出力 60W です。29 Gbit/s キャリア・グレイド・スイッチング・マトリックス、 ITU G.8031/G.8032 Ethernet Linear/Ring Protection 機能などを搭載しています。。
堅牢アルミニューム匡体で防塵防滴 IP40 プロテクションです。ファンレス、メンテナンスフリー設計です。
動作温度範囲が -40℃～+70℃ （ 10分間 +85℃ class Tx EN 50155、伝導冷却式）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
EN50155 ( 鉄道 ) 規格に適合しています。

PDFカタログ（139KB）

AWNM31-2 180130

ポートタイプ
- 8x 10/100BASE-T フルマネージド・スイッチ、D-coded コネクタ, 8x PoE + PSE 60 W　トータル出力　(Model:09NM31-01)
- 8x 10/100/1000BASE-T フルマネージド・スイッチ、A-coded コネクタ, 8x PoE + PSE 60 W　トータル出力　(Model:09NM31-03)
- 8x 10/100/1000BASE-T フルマネージド・スイッチ、X-coded コネクタ, 8x PoE + PSE 60 W　トータル出力　(Model:09NM31-05)
プロトコルおよび機能
- IEEE 802.3 for 10BASE-T
- IEEE 802.3u for 100BASE-T
- IEEE 802.3ab for 1000BASE-T
- ネットワークサポート
  - IPv4
  - IPv6 Ready
  - IPv6 Ready Phase 2
- Host Configuration Protocol
  - DHCP Server / Client
  - DHCP Option 82
  - DHCP Snooping
  - DHCP ARP Inspection
- DNS
  - DNS Client (RFC 2136)
  - DNS Proxy (RFC 5625)
ポートおよびポート制御
- Energy Efficient Ethernet (IEEE 802.3az)
- ETH Signal Equalization and Power Control
- Port state (admin), speed, duplex mode and flow control
- Port frame size (Jumbo Frames: 9216 Bytes max.)
- Port status (link monitoring) and statistics (MIB counters)
- Port VeriPHY (cable diagnostics), ActiPHY and
- PerfectReach
- Inband management (VRAP)
スイッチ制御および監視
- OAM
  - Link OAM: IEEE 802.3ah (a.k.a. EFM)
  - CFM: IEEE 802.1ag
  - ITU-T Y.1731 Down-MEP, ITU-T Y.1731 Up-MEP, ITU-T Y.1731 MIP
  - MEF E-LMI Configuration Management
  - SMAC/DMAC Swap
  - OAM Performance Monitoring MEF35 Phase 1
- SNMP Management v1, v2c, v3 (RFC 1212, 1901-1908, 3411-3418)
- SNMP v1 Traps (RFC 1157) with multiple destinations
- LLDP (IEEE 802.10AB)
- TIA 1057 LLDP-MED extensions
- CDP (Cisco Discovery Protocol)
- RMON Group 1, 2, 3 and 9 (RFC 2819)
- Syslog (RFC 5424)
- sFlow (RFC 3176)
- Port and Flow Mirroring
- Fallback Firmware
コフィグレーション制御
- TFTP (RFC 1350)
- Fallback Configuration
- Configurable by Web / CLI / Telnet /SSL / Console
リダンダンシーおよびフロー・コントロール
- Static Link Aggregation
- IEEE 802.3ad Link Aggregation Protocol
- IEEE 802.3X Back Pressure Flow Control
- IEEE 802.1D Spanning Tree Protocol (STP)
- IEEE 802.1w Rapid STP (RSTP)
- IEEE 802.1s Multiple STP (MSTP)
- BDPU Guard / Restrict Role
- ITU-T:G.8032 Ring Protection
- ITU-T:G.8031 Linear Protection
- IEEE 802.1ag / ITU-T Y.1731 Connectivity Fault Protection
- Loop Protection
セキュリティー
- Network Access Server (NAS):
  - Port-based IEEE 802.1x
  - Single and multiple IEEE 802.1x
  - MAC based authentication
  - VLAN and QOS assignment
  - Guest VLAN
- RADIUS accounting (RFC 2866ff)
- MAC address limit and MAC freeze
- IP MAC Binding / Binfind dynamic to static
- TACACS+ Accounting
- Web and CLI Authentication
- IP Source guard
- Authorization (15 user levels)
- DHCP Snooping (RFC 2132)
- Dynamic ARP Inspection
VLAN
- VLAN Tagging and Trunking (IEEE 802.1Q)
- Supported VLAN Types:
  - Private Static VLAN (RFC 5517)
  - MAC, Protocol, IP-Subnet and Port based VLAN (IEEE 802.1Q)
  - VOICE VLAN (IEEE 802.1Q, IEEE 802.1P)
- Dynamic VLANs (GVRP)
- Multicast VLAN Registration (IEE 802.1ak MRP and MVRP)

マルチキャスト
- IPv4 Internet Group Management protocol (IGMP) v1, v2, v3
- Maximum number of IGMP Groups:
  - 8000 for Layer2
  - 8000 for IP4/IP6
- IPv6 Multicast Listener Protocol (MLD) v1, v2
- Multicast VLAN registration protocol (MVR)
- MRP/GMRP Multicast Registration Protocol (IEEE 802.1ak)
QoS
- Active Priority Queues per Port: 8
- Class of Service (IEEE 802.1p)
- Port and queue egress shaper
- Storm control (for Unicast, Broadcast, Multicast, unknown)
- Port and Queue Egress shaper
- Scheduler Mode (weighted and fair scheduling)
- Port Default/User Priority and Input Priority Mapping
- DCSP remarking (RFC 2474)
- QoS control list (QCL mode)
- Random Early Detection (RED, RFC 2309)
- Policers (port, service, queue and global/VCAP - ACL)
- DiffServ (RFC 2474) and Tag remarking
Synchronization
- NTPv4 Client (RFC 5005)
- IEEE 1588v2 PTP with one-step and two-step clock
- IEEE 1588v2 PTP with redundant master clocks
- IEEE 1588v2 boundary clock
- IEEE 1588v2 unicast and multicast support
Power Over Ethernet 特徴
- Power over Ethernet 機能　全ポート
  - PSE (Power Sourcing Equipment) 機能
  - 最大 60 W トータル出力
- ディレーティング
  - > 55 ℃ : 0.9W/K
サービス・インタフェース
- コンソール・インタフェース
  - RS232 リアコンソールポート、ローカル・システム管理用
- Web インタフェース
  - Web ベースの管理および制御　イーサネット・ポート経由

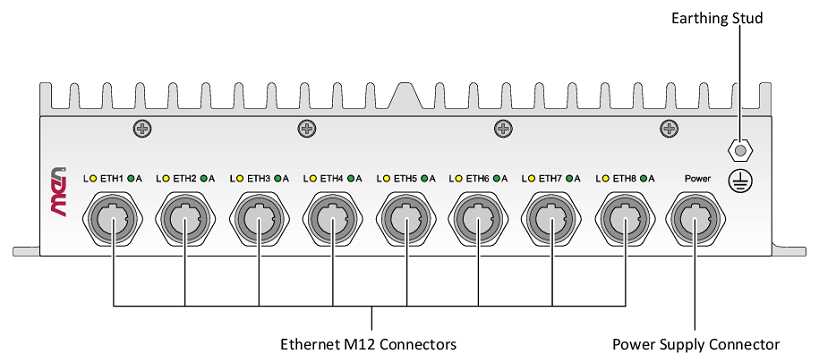

フロント・インタフェース
- Ethernet
  - 8x M12 コネクタ
- Ethernet LED
- 電源供給
  - 1x M12 コネクタ
- 電源ステータス LED
  - 電源安定性、電圧有効範囲
リア・インタフェース
- RS232
  - 1x M12 サービス・コンソール
電気的特性
- 供給電圧
  - 14.4 VDC ～ 154 VDC
  - 電圧 24, 36, 48, 72, 96, 110 VDC, EN 50155 規格適合
  - 電源瞬断 Power interruption class S2 (10 ms)
  - 18 VDC ～ 32 VDC
- 消費電力
  - 85 W Max.
機械的特性
- 形状
  - H 44.1 mm x W 220 mm x L 164 mm
- 重量
  - 10/100BASE-T マネージド・スイッチ: 1400 g
  - 10/100/1000BASE-T マネージド・スイッチ: 1500 g
耐環境性能
- IP 保護
  - IP40 (サーフェスマウント時)
- 温度動作時
  - -40℃～+70℃ (qualified components)(温度拡張版,伝導冷却)、 10分間 +85℃ class Tx (EN50155) 規格適合
  - ファンレス動作
- 温度保存時
  - -40℃ ～ +85℃
- 湿度動作時/保存時
  - 結露無しで最大95%
- 高度
  - -300m ～ +3,000m
- 衝撃
  - 50 m/s2, 30 ms (EN 61373)
- 振動　　
  - function: 1 m/s2, 5 Hz - 150 Hz (EN 61373)
  - lifetime: 7.9 m/s2, 5 Hz - 150 Hz (EN 61373)
信頼性
- MTBF
  - 511,624 h @ 40 ℃ according to IEC/TR 62380 (RDF 2000)
安全性
- フレーマビリティ
  - UL94V-0
- 防火
  - EN 45545-2
- 電気的安全性
  - EN 50153:2014 / EN 50155:2007
EMC 鉄道
- EN 50121-3-2:2015
ソフトウエア
- コンフィグレーションおよびマネージメント用ファームウエア
