- CPU
- 次の CPU から選択できます
- Intel Atom x7-E3950, 4 cores, 4 threads, 1.6 GHz, 2.0 GHz Turbo Boost,
12 W, 2 MB cache
- Intel Atom x5-E3930, 2 cores, 2 threads, 1.3 GHz, 1.8 GHz Turbo Boost,
6.5 W, 2 MB cache
- メモリ
- システムメモリ
- Soldered DDR3, ECC 付
- 最大 8 GB
- セキュリティ
- TPM (Trusted Platform Module 2.0)
- ストレージ
- 下記のストレージが搭載可能です
- 下記のストレージを搭載しています
- eMMC (soldered) ; 最大 64 GB
- グラフィックス
- プロセッサグラフィックス
- 最大解像度: 4096x2160 ピクセル @ 60Hz, 24 bpp
- インタフェース
- SSD/HDD スロット
- 1x M.2 2242/2260/2280 socket 3 Key M; NVMe, PCIe x1; internally accessible
- ビデオ
- USB
- Ethernet
- 3x 10/100/1000BASE-T, M12 コネクタ、X-coded
- シリア
- 1 x RS232, 絶縁, D-Sub, 9-pin, プラグ
- 1 x RS422/RS485, 絶縁, D-Sub, 9-pin, プラグ
- LED
- ステータス: ボードステータス(BMC), パワーテータス
- Ethernet: link, activity
- 2 x ユーザ LED
- 電源
- 1 x 電源入力, M12, A-coded, プラグ
- イグニッション入力
- 接地接続: M4 スクリュー
- 監視および制御
- ボードマネージメントコントローラ
- 温度計測
- ウォッチドッグタイマー
- リアルタイム・クロック
- 電気的特性
- 供給電圧
- 24 V DC nom.
- 48 V DC nom.
- 消費電力
- 10 〜 15 W typ.
- 消費電力は CPU タイプなどに依存します
- Inrush current I2t
- 機械的特性
- 形状
- W 42 mm x D 144 mm x H 132 mm
- 重量
- マウント
- DIN レイル
- ウォールマウント
- ラックマウント, 19" キャビネット
- 冷却方式
- ファンレス動作、空冷式, 自然対流式, エアフロー 0.4 m/s
- 保護等級
|
- 製品規格 Rail - Rolling Stock
- 温度 動作時
- -40℃〜+70℃ , +85℃ 10 分間 (EN 50155:2017, class OT4, ST1)
- Rapid temperature variations
- EN 50155:2017, class H1, no requirements
- 温度 保存時
- -40℃ (EN 50155:2017) 〜+85℃ (EN 60068-2-2, Bb)
- 高度
- +3,000m max. (EN 50125-1:2014, class AX)
- Pollution degree
- EN 50124-1:2017, class PD3
- 湿度
- +25 および +55 ℃ 100% RH max. (EN 50155:2017)
- 衝撃
- 30 ms @ 50 m/s2 (EN 61373:2010/AC:2017-09, vehicle body, cat. 1, class
B)
- 振動
- 10 min @ 2.02 m/s2 (functional) および 5 h @ 11.44 m/s2 (long-life) (EN 61373:2010/AC:2017-09,
vehicle body, cat. 1, class B x 2)
- 電源供給
- General compliance with power supply requirements of EN 50155:2017
- Interruption of voltage supply: 0 ms (EN 50155:2017, class S1)
- 電気的安全性
- EN 50155:2017
- EN 50153:2014 + A1:2017
- EN 50124-1:2017
- EN ISO 13732-1:2008
- 防火
- EN 45545-2:2013 + A1:2015, HL3
- EMC emission
- EN 50121-3-2:2016
- Regelung Nr. EMV 06 :2014-07-29, Anhang E: Messung an Geraten
- EMC immunity
- コーティング
- EN 50155:2017, class PC2 (Any PCB protected on both sides)
- Useful life
- 15 年 (EN 50155:2017, class L3)
- 製品規格 Rail - Wayside Non-Safety Related
- 温度 動作時
- -40℃〜+70℃ (EN 50125-3:2003, class T2, cubicle, with class T2 maximum extended
by 5 ℃ )
- 温度 保存時
- -40℃ (EN 60068-2-1:2007, Ab) 〜+85℃ (EN 60068-2-2:2007, Bb)
- 高度
- +3,000m max. (EN 50125-3:2003, class AX)
- 湿度
- 100% RH max. (EN 50125-2:2002, control cabinet, class T1/T2/TX)
- 衝撃
- 11 ms @ 20 m/s2 (EN 50125-3:2003, in a switch cabinet 1 m to 3 m from the
track)
- 振動
- 2.3 m/s2 (EN 50125-3:2003, in a switch cabinet 1 m to 3 m from the track)
- 電気的安全性
- EN 50124-1:2017
- EN 62368-1:2014 + AC:2015
- EMC emission
- EN 50121-4:2016
- EN 61000-6-4:2007 + A1:2011
- EMC immunity
- EN 50121-4:2016
- EN 61000-6-2:2005
- 製品規格 Road Vehicle
- EMC emission
- EMC immunity
- 信頼性
- MTBF 421,000 h predicted @ 40℃ according to IEC/TR 62380 (RDF 2000)
- BIOS
- ソフトウエア・サポート
|

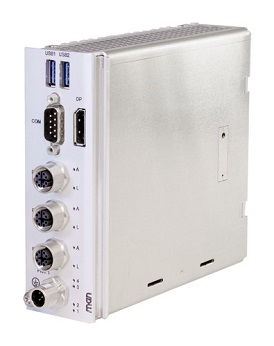

写真をクリックすると拡大写真をご覧になれます。
