| モデル |
SSG6KRM-2 |
| 電力 VA |
6000 |
| 入力 |
|
| 定格 AC 電圧 |
208 〜 240 VAC |
| AC 電圧範囲 |
176VAC 〜 276VAC |
| 周波数 |
50/60 Hz ±5% 自動検出 (45-65Hz) |
| 力率改善 |
> 0.97 （フルロード時） |
| サージ抑制 |
IEEE/ANSI C62.41 |
| 効率 (typ.) |
88% |
| 出力 |
|
| 消費電力 ワット |
4200 |
| AC 電圧 （ユーザ可変） |
208, 220, 230, 240VAC （ 正弦波 ） |
| 周波数 |
50/60 Hz (自動検出) |
| 周波数精度 |
± 0.3% （バッテリモード時）, ±5% （入力同期時 ユーティリティモード） |
| 電圧精度 |
±2% |
| 負荷急変特性 |
±7% (for 100% load variation, recovery in 5ms) |
| 高調波歪 |
< 3% |
| 過負荷 |
110% 40秒間、125% 18秒間、150% 瞬時 (immediate) |
| 波高率 (Crest Ratio) |
3:1 |
| バッテリ |
|
| DCバス電圧 (nominal) |
196VDC |
| バッテリ・パック・タイプ |
ユーザ交換可,Hot-Swappable Pack Separate Enclosure from UPS Module |
| バッテリ・タイプ |
12 年定格, メンテナンスフリー, シールド VRLA バッテリ, 12VDC, 7AH |
バックアップ時間 分
Full/Half load |
5 / 10 |
| 再充電時間 |
4 時間 90% |
| 切替時間 |
|
| ライン・フェイル/リカバリ |
0 |
| UPS からバイパスまたはリカバリ |
< 4ms |
| 過負荷後 |
UPS に自動切り替え |
| 周波数変換オプション付 |
バイパス・ディセイブル |
| 電気的接続 |
|
| 入力 |
ハードウエア |
| 出力 |
ハードウエア |
| 耐環境性能 |
|
| 温度 動作時/保存時 |
-20 ℃ 〜 55 ℃ 注： 25 ℃ 以上の場合はバッテリ寿命が減少します |
| 湿度 |
10 % 〜 95 % 結露無 |
| 高度 |
3000m ディレーティング無 |
| 冷却 |
低速強制空気ファン |
| 放熱 BTU/Hour |
2457 |
| 可聴騒音 @ 1m |
< 50 dBA |
| 制御及びインジケータ |
|
| LED ディスプレイ |
MIMIC Graphical Display, Input/Output Voltage, Frequency, Load, Alarm,
Programmable settings & UPS state icons |
| 音アラーム |
DCモード、低バッテリ、オーバー/アンダー電圧、オーバー/アンダー周波数、高温、
オーバー・ロード、フォールト・アラーム |
| 非常時リモート・パワーオフ |
NFPA 70、NEC 645-11 (REPO connections located on the UPS rear panel) |
| 通信 |
RS-232C シリアルポート
オプション SNMP/HTTP Agent ボード (UPS Bundled UPSilon Software) |
| 形状・重量 |
|
| 形状 mm H x W x D |
| UPS モジュール |
177.8 x 482.6 x 553.7 |
| SSGR バッテリモジュール |
88.9 x 482.6 x 541 |
| 重量 kg |
| UPS モジュール |
28.3 |
| 12 年 VRLA バッテリ |
2 各 (2U) 拡張バッテリモジュール 32 |
| 認証規格 |
UL 1778, UL 508, cUL, CE, FCC Class B |
| SSG UPS オプション |
| 拡張 VRLA バッテリバンクオプション |
拡張 バッテリバンク
モデル番号 |
SSGR |
SSGR-2 |
SSGB-1S40-5U-2 |
| バッテリータイプ |
12 年定格, メンテナンスフリー, シールド VRLA バッテリ, 12VDC, 7AH |
Deep Cycle, シールド VRLA バッテリ, 12VDC, 40AH |
| 温度 |
-20 ℃〜 +55 ℃ |
| 内部充電器 |
NO |
YES |
| 充電器 入力電圧また電流 |
N/A |
208 〜 240 VAC, 2.5 A |
| 形状 H x W x D mm |
(2U) 88.9 x 482.6 x 541 |
(5U) 222.3 x 482.6 x 711.2 |
| 重量 kg |
32 |
32.9 |
122.5 |
| Note:When operated in temperatures above 25 ℃ the battery life
will be reduced. Batteries stored at 50 ℃ will require monthly recharging
and have a shortened service life. |
| 拡張 VRLA バッテリ稼働時間 |
| UPS モデル番号 |
SSGR または SSGR-2 |
SSGB-1S40-5U-2 |
バックアップ時間 単位:分
全負荷/半負荷
UPS 出荷時
1x 拡張バッテリバンク
2x 拡張バッテリバンク
3x 拡張バッテリバンク
4x 拡張バッテリバンク
5x 拡張バッテリバンク |
420W/2100W
5/10
14/34.5
23/62.5
34/95.5
46/128.5
62/166.5 |
4200W/21W
60/152
152/333
240/509
332/705
418/894
508/1083 |
| Note: Backup time may vary depending on temperature, battery age
and condition. |
| |
| 通信オプション |
| 内部COMボードモデル番号 |
UA88376-SSG |
UA88376-SSG-HW |
SNMP-SG-4 |
SNMP-MEGA-INT |
| タイプ |
ドライリレイ・シグナル・インタフェース |
ウルトラ・セキュア SNMP/HTTP |
セキュア SNMP/HTTP |
| COM インタフェース |
DB-9F |
ハードウエア・ターミナル・ブロック |
10/100 Ethernet (RJ45) |
| 通信仕様 |
Dry contact for:Utility Loss, Low Batteery.
Summary Alarm & On Bypass,
Remote Shutdown while on Battery |
Internet-based remote UPS monitoring and
management via SNMP/HTTP |
| 拡張COMボードモデル番号 |
|
SNMP-SG-5 |
SNMP-MEGA-EXT |
| タイプ |
|
ウルトラセキュア SNMP/HTTP |
セキュア SNMP/HTTP |
| COM インタフェース |
|
10/100 Ethernet (RJ45) |
| 通信仕様 |
|
Internet-based remote UPS monitoring and
management via SNMP/HTTP |
| UPS Transformer Module |
| モデル番号 |
XM6KRM-2/2 |
| 定格 VA |
6000 |
| 電気的入力 |
|
| 定格 AC 電圧 および 周波数 |
208 VAC または 240VAC, 50/60 Hz ± 5% |
| 電気的出力 |
|
| ワット |
4200 |
| 電気的接続 |
|
| 入力出力 |
ハードウエア |
| 耐環境性能 |
|
| 動作時/保存時 |
-20 ℃〜 +55 ℃ |
| 湿度 |
10% 〜 95% 結露無 |
| 高度 |
3000 m ディレーティング無 |
| インテグラル・メンテナス・バイパス |
|
| バイパス・タイプ / 制御 |
メイク・ビフォア・ブレイク (Make-Before-Break) / マニュアル・ノブ |
| 形状・重量 |
|
| 形状 mm H x W x D |
177.8 x 482.6 x 561.3 |
| 重量 kg |
53.5 |
| 認証規格 |
UL 1778, UL 508 CE, FCC Class B |
|

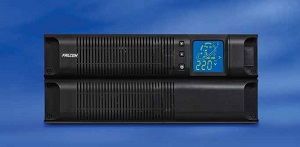

写真をクリックすると拡大写真をご覧になれます。
