| モデル |
SSG1.5KRM-1
SSG1.5KRM-2 |
SSG2.2KRM-1
SSG2.2KRM-2 |
SSG3KRM-1
SSG3KRM-2 |
| 電力 VA |
1500 |
2200 |
3000 |
| 入力 |
|
| 定格 AC 電圧 |
-1 モデル 120VAC
-2 モデル 208, 220, 230, 240 VAC |
| AC 電圧範囲 |
-1 モデル 80VAC 〜 138VAC
-2 モデル 160VAC 〜 276VAC |
| 周波数 |
50/60 Hz ±5% （自動検出） |
| 力率改善 |
> 0.97 （フルロード時） |
| サージ抑制 |
IEEE/ANSI C62.41 |
| 効率 (typ.) |
88% |
| 出力 |
|
| 消費電力 ワット |
1050 |
1540 |
2100 |
| AC 電圧 （ユーザ可変） |
-1 モデル 100, 110, 115, 120VAC （ 正弦波 ）
-2 モデル 208, 220, 230, 240VAC （ 正弦波 ） |
| 周波数 |
50/60 Hz (自動検出) |
| 周波数精度 |
± 0.3% （バッテリモード時）, ±5% （入力同期時 ユーティリティモード） |
| 電圧精度 |
±2% |
| 負荷急変特性 |
±7% (for 100% load variation, recovery in 5ms) |
| 高調波歪 |
< 3% 線形負荷時、< 5% 非線形負荷時 |
| 過負荷 |
110% 40秒間、125% 18秒間、150% 瞬時 (immediate) |
| 波高率 (Crest Ratio) |
3:1 |
| バッテリ |
|
| DCバス電圧 (nominal) |
48VDC |
96VDC |
| バッテリ・パック・タイプ |
ユーザ交換可,Hot-Swappable Pack Separate Enclosure from UPS Module (Internal Pack for 1.5kVA) |
| バッテリ・タイプ |
12 年定格, メンテナンスフリー, シールド VRLA バッテリ, 12VDC, 7AH |
バックアップ時間 分
Full/Half load |
6 / 18 |
10 / 27 |
6 / 18.9 |
| 再充電時間 |
8 時間 90% |
| 切替時間 |
|
| ライン・フェイル/リカバリ |
0 |
| UPS からバイパスまたはリカバリ |
< 4ms |
| 過負荷後 |
UPS に自動切り替え |
| 周波数変換オプション付 |
バイパス・ディセイブル |
| 電気的接続 |
|
| 入力 |
-1 |
6’ Cord with 5-15P Plug |
6’ Cord with 5-20P Plug |
6’ Cord with L5-30P Plug |
| -2 |
6’ Cord with Schuko Plug |
6’ Cord with Schuko Plug |
6’ Cord with Schuko Plug |
| 出力 |
-1 |
(8) 5-15R |
(4) 5-15R & (1) L5-20R |
| -2 |
(4) IEC320 C13 Outlets |
(4) IEC320 C13 Outlets |
| 耐環境性能 |
|
| 温度 動作時/保存時 |
-20 ℃ 〜 55 ℃ 注： 25 ℃ 以上の場合はバッテリ寿命が減少します |
| 湿度 |
10 % 〜 95 % 結露無 |
| 高度 |
3000m ディレーティング無 |
| 冷却 |
低速強制空気ファン |
| 放熱 BTU/Hour |
535 |
784 |
1071 |
| 可聴騒音 @ 1m |
< 50 dBA |
| 制御及びインジケータ |
|
| LED ディスプレイ |
MIMIC Graphical Display, Input/Output Voltage, Frequency, Load, Alarm,
Programmable settings & UPS state icons |
| 音アラーム |
DCモード、低バッテリ、オーバー/アンダー電圧、オーバー/アンダー周波数、高温、
オーバー・ロード、フォールト・アラーム |
| ロード・セグメント制御 |
2x プログラマブル・ロード・セグメント、1x 連続ロード・セグメント (Except on -2 models) |
非常時リモート・パワーオフ
または
リモート出力コンセント制御
|
標準 NFPA 70、NEC 645-11 (REPO connections located on the UPS rear panel)
オプション UPS Load Segment Controlled Output Receptacles can be turned off
and on using a remote isolated switch contact. |
| 通信 |
USB ポート、RS-232C シリアルポート
オプション SNMP/HTTP Agent ボード (UPS Bundled UPSilon Software) |
| 形状・重量 |
|
| 形状 mm H x W x D |
| (2U) UPS モジュール |
(2U) 88.9 x 482.6 x 571.5 |
(2U) 88.9 x 482.6 x 556.3 |
| SSGR バッテリモジュール |
UPS内にバッテリ無 |
(2U) 88.9 x 482.6 x 541 |
| 重量 kg |
| (2U) UPS モジュール |
|
14.5 |
| 12 年 VRLA バッテリ |
UPS + 内部バッテリ 24.9 |
(2U) 拡張バッテリモジュール 32 |
| 認証規格 |
UL 1778, UL 508, cUL, CE, FCC Class B |
| SSG UPS オプション |
| 拡張 VRLA バッテリバンクオプション |
拡張 バッテリバンク
モデル番号 |
SSGR |
SSGR-1 |
SSGR-2 |
| バッテリータイプ |
12 年定格, メンテナンスフリー, シールド VRLA バッテリ, 12VDC, 7AH |
| 温度 |
動作時 |
-20 ℃ 〜 +55 ℃ ( 25 ℃ 以上の場合はバッテリ寿命が減少します) |
| 保存時 |
-20 ℃〜 +55 ℃
(Batteries stored at 50 ℃ will require monthly recharging and have about
a 1 year service life) |
| 内部 2A 充電器 |
NO |
YES |
| 充電器 入力電圧また電流 |
None |
120 VAC, 2.5 A |
208 〜 240 VAC,
2.5 A |
| 形状 H x W x D mm |
(2U) 88.9 x 482.6 x 541 |
| 重量 kg |
拡張バッテリーモジュール = 32 |
拡張バッテリーモジュール = 32.9 |
| マウント時の形状についてはお問い合わせください |
拡張 VRLA バッテリ稼働時間
(Note: Stated backup times are identical for SSGR, SSGR-1, SSGR-2 battery
banks and are stated by UPS models below) |
| UPS モデル番号 |
SSG1.5KRM-1
SSG1.5KRM-2 |
SSG2.2KRM-1
SSG2.2KRR-2 |
SSG3KRM-1 SSG3KRM-2 |
バックアップ時間 単位:分
全負荷/半負荷
UPS 出荷時
1x 拡張バッテリバンク
2x 拡張バッテリバンク
3x 拡張バッテリバンク |
1050W/525W
6/18
23.7/60.5
48.6/118
76.9/178 |
1540W/770W
10/27
20.6/52
36.3/90
54/128.3 |
2100W/1050W
6/18.9
13/34.4
23.8/60.6
35.5/88.9 |
| Note: Backup time may vary depending on temperature, battery age and condition. 5U height, 40Ah battery bank/charger option supports long backup requirements. |
| Lithium Iron Phosphate (LiFePO4) battery option available. Contact factory. |
| |
| 通信オプション |
| 内部COMボードモデル番号 |
UA88376-SSG |
UA88376-SSG-HW |
SNMP-SG-4 |
SNMP-MEGA-INT |
| タイプ |
ドライリレイ・シグナル・インタフェース |
ウルトラ・セキュア SNMP/HTTP |
セキュア SNMP/HTTP |
| COM インタフェース |
DB-9F |
ハードウエア・ターミナル・ブロック |
10/100 Ethernet (RJ45) |
| 通信仕様 |
Dry contact for:Utility Loss, Low Batteery.
Summary Alarm & On Bypass,
Remote Shutdown while on Battery |
Internet-based remote UPS monitoring and
management via SNMP/HTTP |
| 拡張COMボードモデル番号 |
|
SNMP-SG-5 |
SNMP-MEGA-EXT |
| タイプ |
|
ウルトラセキュア SNMP/HTTP |
セキュア SNMP/HTTP |
| COM インタフェース |
|
10/100 Ethernet (RJ45) |
| 通信仕様 |
|
Internet-based remote UPS monitoring and
management via SNMP/HTTP |
| 拡張メンテナンス・バイパススイッチ・オプション* |
| バイパススイッチモデル番号 |
MB2K-1, MB2K-2 |
MB3K-1, MB3K-2 |
| モデルの組み合わせ |
MB2K-1 と SSG1.5KRM-1
MB2K-2 と SSG1.5KRM-2 |
MB3K-1とSSG2.2KRM-1
MB3K-2とSSG2.2KRM-2 |
MB3K-1 と SSG3KRM-1
MB3K-2 と
SSG3KRM-2 |
| 入力/出力 電圧 |
-1 = 120VAC -2 = 208〜240VAC |
| VA レイティング |
2000 |
3000 |
| スイッチタイプ |
メイク・ビフォア・ブレイク (Make-Before-Break) |
ユーティリティ入力と
ロード出力接続 |
ハードウエア |
| UPS 入力接続 |
-1 5-15/20R Combo,
-2 6-15/20R Combo |
-1 L5-20R
-2 L6-20R |
-1 L5-30R
-2 L6-30R |
| UPS 出力接続 |
-1 6フィートコード、5-15P
-2 6フィートコード、IEC320 C14 |
-1 6フィートコード、L5-20P
-2 6フィートコード、IEC320 C14 |
-1 6フィートコード、L5-30P
-2 6フィートコード、IEC320 C14 |
| 形状・重量 |
|
| 形状 mm H x W x D |
251.5 x 320 x 134.6 |
| 重量 kg |
5 |
| 認証規格 |
UL 1778, UL 508 CE, FCC Class B |
| * Note: Installation of Maintenance Bypass Switch requires the installation
of one UA88376-SSG contact interface card inside the UPS communications
card slot.. |
|

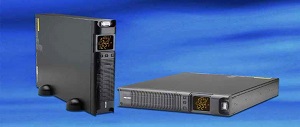

写真をクリックすると拡大写真をご覧になれます。
