  ■IC-INT-VPX3l 主な特徴

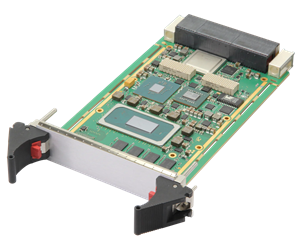

IC-INT-VPX3l



写真をクリックすると拡大写真をご覧になれます。
IC-INT-VPX3l は, Intel Xeon W を搭載する OpenVPX VITA 65、SOSA 対応のシングルボードコンピュータです。
通常空冷およびコンダクションクールの冷却方式にて、-40℃〜+85℃ の温度拡張が可能です。










PDF PDFカタログ(593KB)
見積り依頼
AWICINTVPX3l-1 250630
  1. 主な性能
    • 3U OpenVPX VITA 65 対応
    • 2.6GHz 8core Intel Xeon W-11865MRE もしくは 2.6GHz 6core Intel Xeon W-11555MRE
    • 最大 32GB DDR4
    • 1 × 100Gb Ethernet(データプレーン)
    • SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16
    • SOSA 対応
  2. プロセッシングユニット
    • 1 * Intel Xeon (Tiger Lake-H)
      • W-11555MRE(6 コア、2.60 GHz)
        または
      • W-11865MRE(8 コア、2.60 GHz)
      • DDR4 の 2 *バンク (最大8/16 GB/バンク) ECC 付き
      • ブートフラッシュメモリ
    • 1 * XMC スロット
    • 1 * M.2242 スロット SATA SSD 用
    • 1 * FPGA
    • 1 * ボード管理コントローラー/熱/電圧監視センサー
  3. フロントコネクタ
    • ミニUSBコンソールポート
  1. P1 コネクタ
    • 1 * 100Gイーサネットポート または 4 * 10GBASE-KR ポート
    • 1 * PCIe x4 または 4 * SATA ポート
    • 1 * 10GBASE-KR イーサネット ポート
    • 1 * 10GBASE-KR イーサネット ポート または1 * 1000BASE-KX イーサネットポート
    • 1 * メンテナンスシリアルポート
    • 3 * GPIO
    • XMC IOs report (x12d)
  2. P2 コネクタ
    • 1 * Video Display ポート
    • 1 * USB3.0 ポート
    • 2 * USB2.0 ポート
    • 1 * SATA ポート
    • 2 * 10GBASE-KR イーサネット ポート または 1 * 1000BASE-T イーサネットポート
    • 1 または 2 * シリアル ポート (232/422)
    • 3 * GPIO
    • XMC IOs report (X16s+X8d)
  3. ステータス LED
  4. アクセサリ
    • 3U リア・トランジションモジュール



耐環境性能表

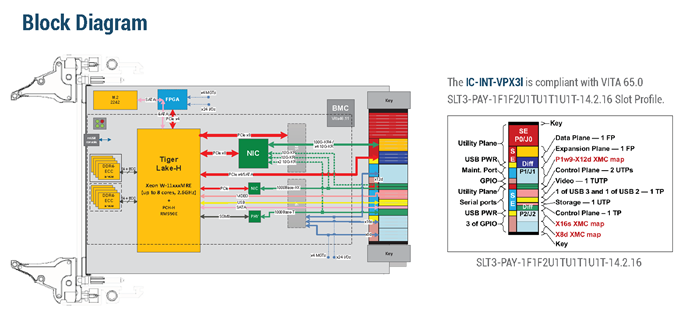

ブロック図
