■SX9-HOWL

■

主な特徴

写真をクリックすると拡大写真をご覧になれます。

SX9-HOWL は, CompactPCI Serial ・ PCI Express 外部ケーブルの PCIe x4 ターゲットシステム・アダプタカードです。
3U 4HP PICMG CPCI-S.0 システムスロット・コントローラ (PCIe リソースオンリー) です。
フロント・パネル 4 x PCI Express 外部ケーブル仕様コネクタ 38-pos. 。
オプションでフロントパネル PCIe to dual-port USB 3.0 コントローラ, RJ45 2 x Intel I210 PCIe to Gigabit Ethernet コントローラ。
動作温度範囲は, 商用動作温度範囲および産業用温度範囲,温度拡張版)に対応しています。

PDFカタログ

AWSX9HOWL-3sp 251226

　概要

PCI Express 外部ケーブルホストサイドアダプタ
CompactPCI Serial (PICMG CPCI-S.0) システムスロット・コントローラ (PCIe リソースオンリー)
3U 4HP シングル・ユーロカードサイズ 100x160mm
CompactPCI Serial バックプレーンコネクタ P1, P2, P4, P5 8 PCI Express links 用
ペリフェラルスロット x4/x4/x4/x1/x1/x1/x1/x1
PCI Express 外部ケーブル仕様コネクタ x 4 38-pos. (フロントパネル)

　技術的な詳細についてはデータシートをご確認下さい。

概要

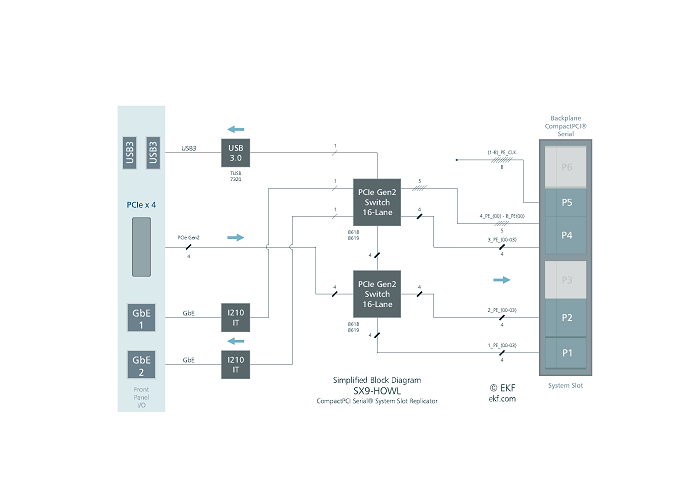

システムブロック図

サイドバンド信号

デュアル・クロック

SX9-HOWL アプリケーション
