SRS-8493-CoolConduct は, CompactPCI Serial 液冷式システムラックです。
PICMG CompactPCI Serial バックプレーン。
形状 482.6mm x 177mm x 282mm (W x H x D), 4U/84HP 19 インチラックです。
 PDFカタログ（1,182KB） |
 |
AWSRS8493CoolConduct-1 211228 |
- 概要
- ハイパワー CoolConduct シリーズラック
- 形状 482.6mm x 177mm x 282mm (W x H x D)
- 4U/84HP 19 インチラック
- ビルトツーカスタム
- カードスロット
- PICMG CompactPCI Serial バックプレーン
(VPX など他のスタンダードについては御要望にて対応可能です。 )
- CompactPCI Serial カード 3U/4HP に適しています。
(VPX など他のスタンダードについては御要望にて対応可能です。 )
- 最大 7 x CompactPCI Serial カード 3U/4HP に対応しています。
- 各スロットは CoolConduct フレキシブル熱散逸スキッドと共に出荷可能です。
- CoolConduct カードは銅製ヒートスプレッダーが必要となります。
(3D milled according to the on-board components shape, for heat transfer
to the dissipation skid)
- 熱交換器
- 主熱交換器ユニットを装備,冷却剤テクノロジ
- Bayonet coupling sockets for easy attachment of the remote cooling-fluid
pump
- Pump control characteristics can be easily customized and upgraded
- Pump Flash firmware update via USB on request
|
- 電源
- 産業グレード dual DC 電源 2 x 12V, 電流 tbd.
- 他の入力電圧 AC/DC は要御要望にて可能です。
- アプリケーション
- 高信頼性産業用コンピューティング (IoT, edge, fog)
- 自動車 例) 実験的自動運転車
- 3次元精度地図作成
- マルチ CPU カードシステム(マルチプロセッシング)
- マルチ GPU ボードシステム(3次元可視化,パラレルコンピューティング)(CUDA)
- システム要件
- EPDM sleeve length between pump and CoolConduct rack <= 6m
- EPDM sleeve length between pump and radiator <= 6m
- Vertical mounting height difference between system elements <= 2.5m
- 認証・その他
- ドイツにて設計および製造
- ISO 9001 認証済品質管理
- 長期供給可能
- 堅牢ソリューション
- RoHS 準拠
|
| |

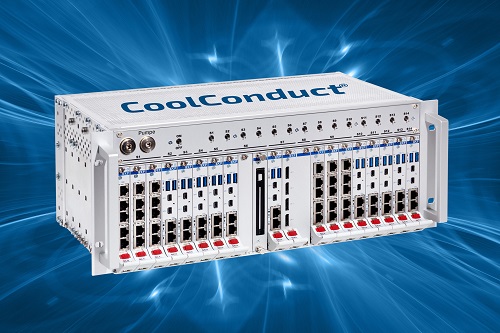

SRS-8493-CoolConduct (Sample Configuration 11xCPU 1xGPU)
|
| |

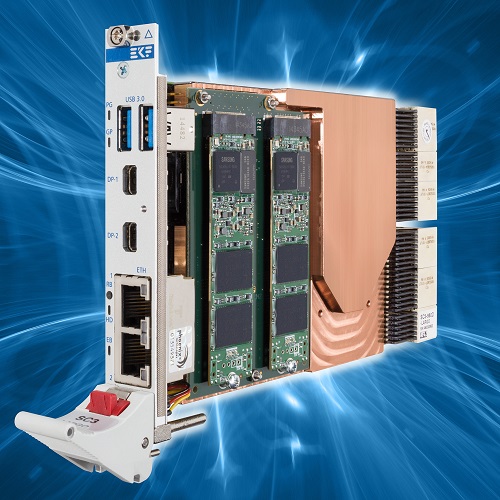

CoolConduct CPU ボード ヒートスプレッダー
|
| |

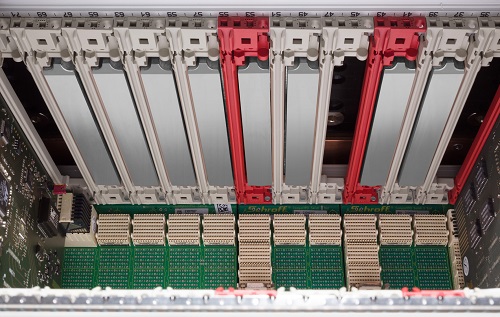

CoolConduct Flexible Mounted Heat Transfer Skids
|
| |

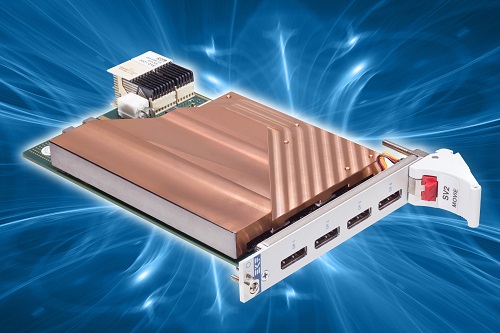

CoolConduct GPU ボード ヒートスプレッダー
|
| |

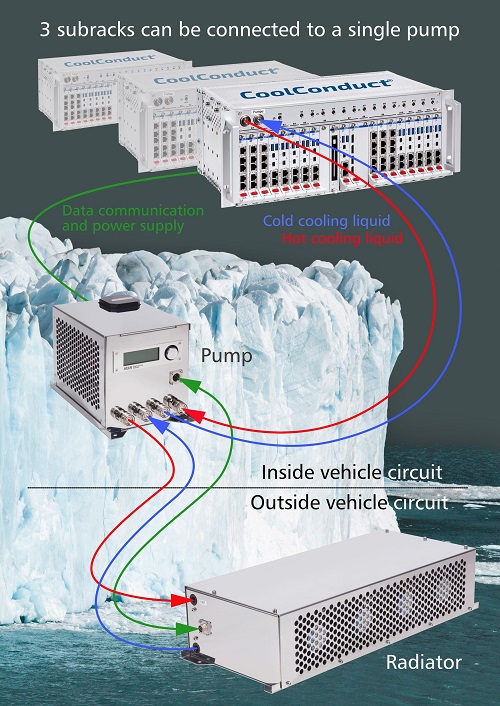

CoolConduct System Overview
|
| |
|
|
| |
