- 概要
- 19 インチラック CompactPCI Serial および CompactPCI Express バックプレーン
- 2 プラグ接続可能な AC 電源 トータル 550W
- 形状 482.6mm x 177mm x 282mm (W x H x D), 4U/84HP
- ボトムマウントファンユニット
- カードスロット
- PICMG CompactPCI Serial バックプレーン
- CompactPCI Serial カード 3U/4HP, IEEE カードガイドレイル
- CompactPCI Serial システムスロット (CPU カード) 右詰め
- SC5-FESTIVAL または SC9-TOCCATA CPU カードを推奨
- 6 x CompactPCI Serial ペリフェラルスロット (I/O およびマスストレージ カード)
- PICMG CompactPCI Express (PXI Express) バックプレーン
- CompactPCI Express システムスロット (bus coupler board) 左詰め
- Required bus coupler ECX-PCIE (mezzanine card on top of CPU board)
- 7 x CompactPCI Express (PXI Express) ハイブリッド ペリフェラルスロット
- AC 電源
- 2 つの取り外し可能な電源, CompactPCI Serial バックプレーン および CompactPCI Express バックプレーン用です
- 電力定格 300W/250W
- 入力レンジ 90-264VAC, 50-60Hz
- ライン/ロード レギュレーション < 2% , リップル/ノイズ < 1%pp
- 効率 > 90%
- アクティブ PFC 0.99
- 絶縁電圧 > 4kVDC
- 短絡 オーバーロード 保護, 熱的保護
- I2C モニタリング
- EMI フィルタリング EN55022 Class B, FCC
- 動作温度範囲 -40 ℃ 〜 +70 ℃ フルレンジ
- 安全性認証 : UL/CUL 60950-1:2005 (2nd Edition) Am 1:2009, EN 60950-1:2006, EN
60950-1:2006/A11:2009, EN 60950-1:2006/A1:2010, EN 60950-1:2006/A12:2011
- 電源バックプレーンにに適した PwrBlade コネクタ (Amphenol/FCI)
- フロント AC 電源プラグ (IEC プラグ)
|

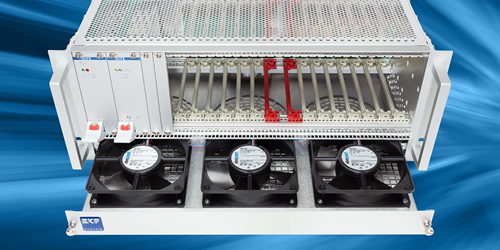

- 冷却
- 3 x ボトムマウントファン (1U ドロワー), 長寿命, 低ノイズ, ボールベアリング, 垂直強制エアフロー
- ebmpapst 120mm ファン 12V 3.2W, 140m3/h, L10 70000h @40 ℃, 2400/min, VDE/CSA/UL/CE
- Reasonable clearance required below the rack for free airflow
- アプリケーション
- 高信頼性産業用コンピューティング
- 試験装置
- Instrumentation
- 自動車 例) 実験的自動車
- 御要望にてカスタム仕様変更可能です。
- 認証・その他
- ドイツにて設計および製造
- ISO 9001 認証済品質管理
- 長期供給可能
- 堅牢ソリューション
- RoHS 準拠
|
