■SP9-TK

■

主な特徴

写真をクリックすると拡大写真をご覧になれます。

SP9-TK は, CompactPCI Serial の PCI Express Mini Card 2 x ソケットのキャリアボードです。
3U 4HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
PCI Express Mini Card フルサイズおよびハーフサイズに対応しています。
フロントパネル 2 x Micro SIM カードスロット搭載でワイヤレス・アプリケーションに適しています。
動作温度範囲は, 0℃ ～ +85℃ (産業用温度範囲) に対応しています。

PDFカタログ

AWSP9TK-3sp 251226

　概要

CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
シングル・ユーロカードサイズ 3U 4HP 100x160mm
CompactPCI Serial バックプレーンコネクタ P1 (PCIe x 1)
オプションバックプレーンコネクタ P2 特殊な機能)

　技術的な詳細についてはデータシートをご確認下さい。

概要

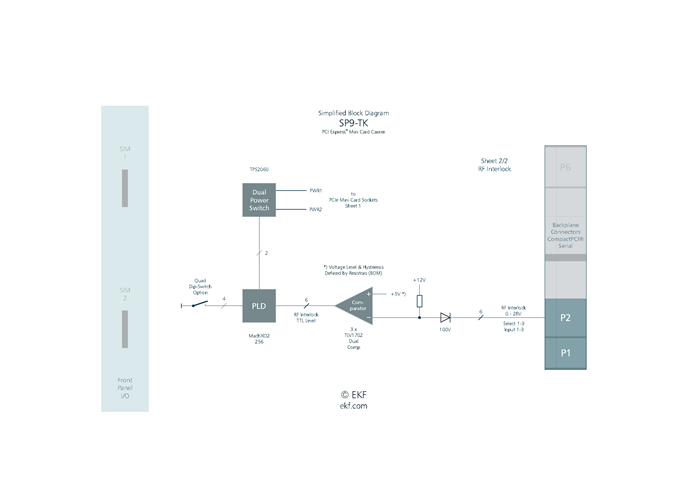

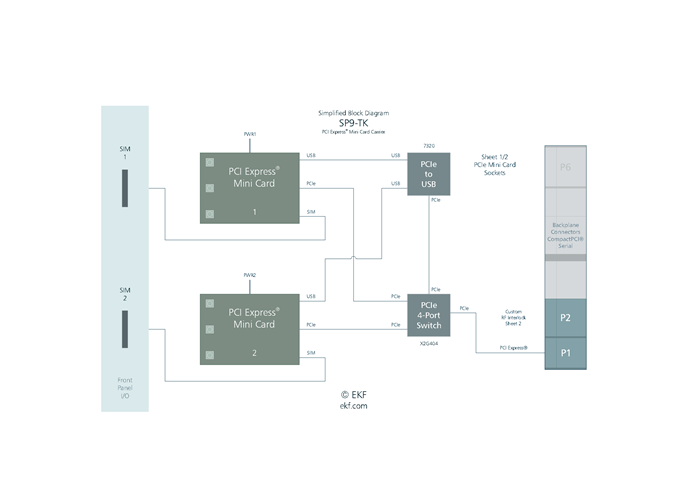

システムブロック図

　概要
