- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- CompactPCI Serial バックプレーン コネクタ P1 (PCIe x 1, USB 2.0, SATA)

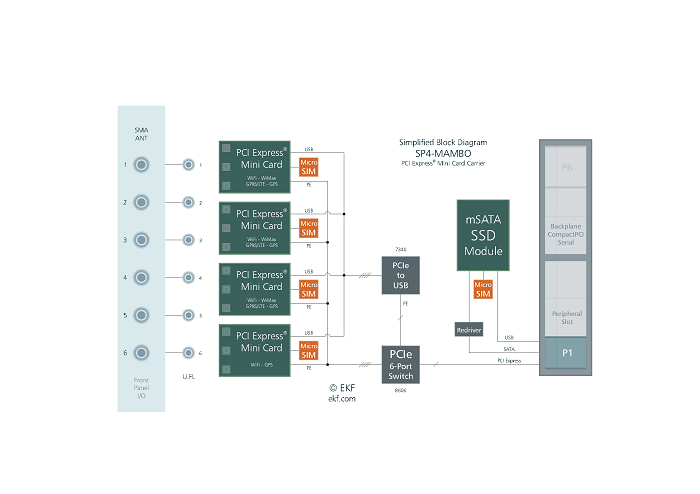

- PCI Express インタフェース
- Gen2 PCI Express 6-port パケットスイッチ
- アップストリーム ポート : PCI Express x 1 Gen2 (5.0Gbps) or Gen1 (2.5Gbps) サポート
- ダウンストリーム ポート : 4 x PCIe Mini Card, 1 x PCIe quad port USB コントローラ
- PCI Express Mini Card
- 4 x PCI Express Mini Card ソケット, フルサイズまたはハーフサイズ モジュール
- 4 x Micro SIM card ホルダー (15mm x 12mm ETSI TS 102 221 V9.0.0, Mini-UICC)
- PCI Express Mini Cards : USB および PCIe ベース両方サポート
- 6 x フロントパネル アンテナ・コネクタ SMA R/P , MIMO ワイヤレス・アプリケーション向け
- カスタム仕様 フロントパネル設計対応可能 追加アンテナコネクタ (8HP 幅)

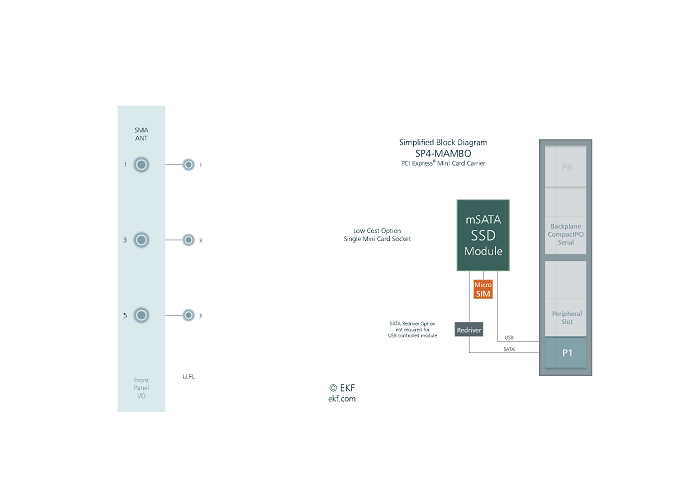

- mSATA ソケット
- mSATA ソケット, SATA SSD まやは USB タイプ Mini Card に対応
- SATA 6G redrivers on-board for optimum signal integrity
- Micro SIM card ホルダー (15mm x 12mm)
- mSATA requires SATA channel available from P1 backplane connector
- USB style Mini Card (mSATA socket) requires USB available from P1 backplane
connector
|
- アプリケーション
- ワイヤレス・ネットワーク (WWAN LTE)
- 産業用 WLAN/Bluetooth 通信 - IoT
- 一般的な Mini card ソケット, PCIe および USB 2.0 ベースの Mini Card
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 0℃ 〜 +75℃
オプションで産業用温度範囲対応可能です。
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 39.6 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
