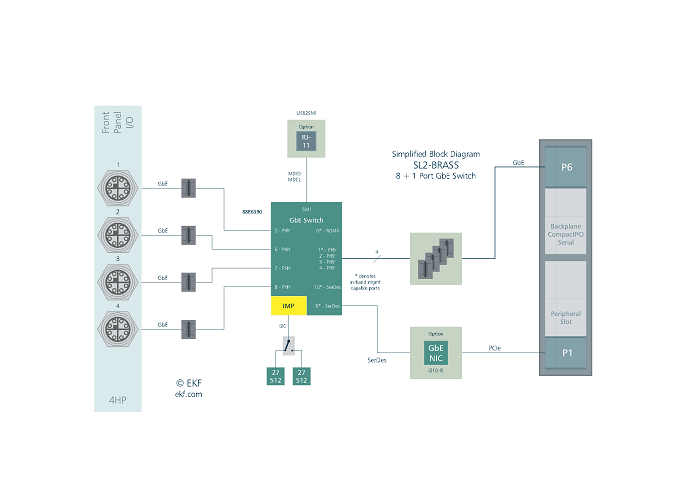

- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットまたはシステムスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- cPCI-S バックプレーン コネクタ P1, P6
- PCIe x 1 標準 ペリフェラル スロット (オプション オンボード NIC 用)
- CompactPCI Serial バックプレーン スター型 Ethernet (P6)
- フロント パネル I/O
- 4 x M12 X-coded フロント パネル GbE コネクタ, 国際認証済,Cat6A, IEC 61076-2-109
- 1000BASE-T, 100BASE-TX, 10BASE-T
- 最大 10Gbps M12 Cat6A
- M12 X-coded to RJ45 connector Cat6A cable assemblies available from several
suppliers
- バックプレーン I/O (オプション)
- CompactPCI Serial backplane connector P1 used for PCI Express x 1 lane
to optional Intel I210-IS Gigabit Ethernet Controller
- オプション GbE バックプレーン通信 - CompactPCI Serial バックプレーン・コネクタ P6, 4 x GbE (バックプレーン)
用に使用
- CompactPCI Serial star type Ethernet architecture backplane suitable for
control via system slot CPU card, up to eight SL2-BRASS individually connected
to system slot CPU P6 Ethernet ports, for a total of up to 32 x M12 linked
front panel switch ports (link type depends on CPU card P6 solution either
switch or NIC)
- CompactPCI Serial star type Ethernet architecture backplane suitable for
cascading of up to five SL2-BRASS w/o CPU card, one SL2-BRASS master (system
slot) is wired via P6 to a maximum of four SL2-BRASS slave boards (peripheral
slots), for a total of up to 20 x M12 directly interconnected front panel
switch ports
- CompactPCI Serial backplane w/o P6, suitable for CPU control over up to
eight SL2-BRASS by means of the optional on-board NIC, for a total of up
to 32 x M12 front panel switch ports, for highest application flexibility
(routers, LAN segmentation e.g.)
- Gigabit Ethernet スイッチ
- Marvell 88E6390 ベース Gigabit Ethernet スイッチ (8 x GbE MAC/PHY 1000BASE-T,
1 x GbE MAC/SerDes)
- ハイパフォーマンス, ノンブロッキング, Gigabit Ethernet
- 最大 16K MAC アドレス, 10KByte Jumbo Frame サポート
- 802.1 Audio Video Bridging (AVB) Gen 2 サポート
- Time Sensitive Networking (TSN) Standards, IEEE 1588v2 one-step PTP
- 同期 Ethernet
- QoS (Quality of Service) サポート 8 traffic class
- 4096 802.1Q VLANs, 3レベル 802.1Q セキュリティ サポート
- アンマネージドまたはマネージド ソリューション
- Integrated microprocessor (IMP) enables enhanced managed switch designs
(customer programming)
- IMP GUI debugger w. ANSI C compiler & assembler available on request
from Marvell
- Remote (in-band) management available on request via Marvell SOHO Switch
GUI Software
- Configurable in-band management through SerDes/SGMII switch port (connected
to the optional on-board NIC), or GbE PHY switch port via P6 backplane
Ethernet (1_ETH)
|
- Gigabit Ethernet コントローラ (オプション)
- Intel I210-IS Gigabit Ethernet コントローラが SerDes 経由で GbE スイッチに初期接続されています
- 9.5KB Jumbo Frame サポート
- ハードウエアベースタイムスタンプ (IEEE 1588) および 802.1AS サポート
- オプション IEEE 802.1Qav compliant Audio-Video Bridging (AVB)
- IPv4, IPv6, TCP/UDP チェックサム オフロード
- Based on PCI Expess x 1 from CompactPCI Serial backplane connector P1
- メジャーな OS 用ドライバをサポート
- アプリケーション
- スケーラブル(モジュラー) GbE スイッチ, 19 インチラックマウントベース
- In-Band Management Network
- 鉄道 - フロントパネル M12 ケーブリング
- TSN - Industrial IoT network
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 0℃ 〜 +70℃ (商用温度範囲)
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 54.5 年 (MIL-HDBK-217F, SN29500 @+40 ℃)
- EC 規則 EN55035, EN55032, EN62368-1 (CE) 適合
- 消費電力 12V/0.4A max.
|
