- 概要

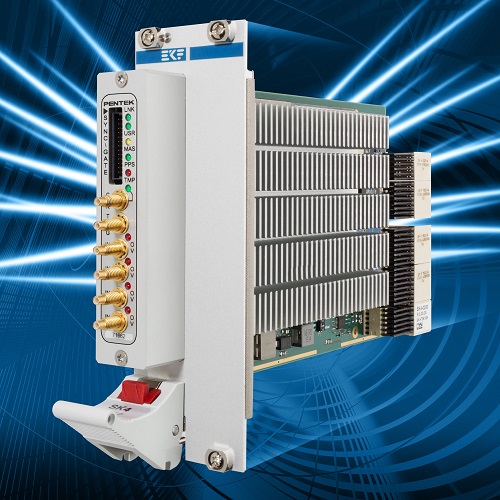

- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- CompactPCI Serial バックプレーン コネクタ P1 および P2 (fat pipe slot up to PCIe x 8)
- オプション バックプレーン コネクタ P3, P4, P5 リア I/O 利用用
- MXM メザニン・インタフェース

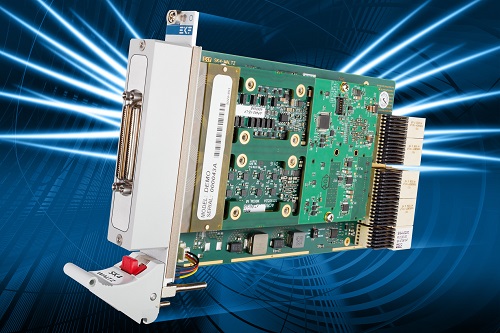

- 74x149mm2 または 74x139mm2 XMC モジュール (VITA 42) に適しています。
- XMC モジュール コネクタ J15 (specified by VITA 42 as PCIe Gen1 interface)
- オプション XMC 2.0 モジュール コネクタ J15 (VITA 61), PCIe Gen2 に推奨
- 8 x PCI Express lanes Gen1 (2.5GT/s as specified by VITA 42), Gen2 (5.0GT/s as specified by VITA 61) or Gen3 (8GT/s)
- 8-Lane bidirectional PCIe Gen3 redriver/repeater for optimum signal integrity
- PCI Express Gen3 clock buffer for optimum signal integrity
- +12V XMC VPWR
- -12V レギュレーター・オプション (J15 Pin F8)

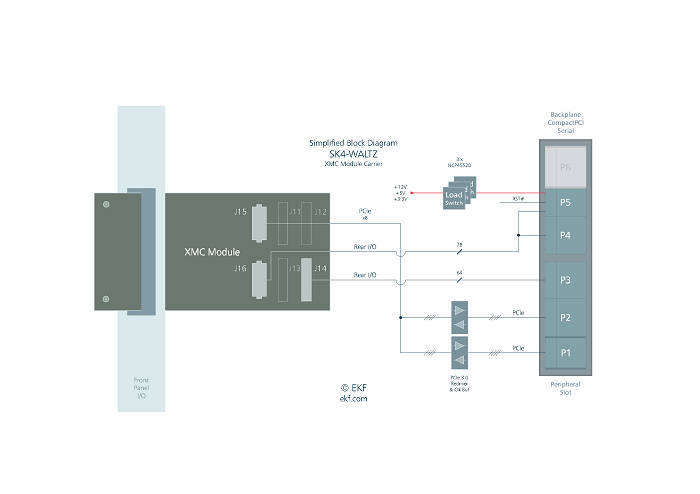

- オプション XMC モジュール コネクタ J14 (usable for rear I/O across P3)
- オプション XMC モジュール コネクタ J16 (usable for rear I/O across P4/P5)
|
- オプション リア I/O
- オプション CompactPCI Serial バックプレーン コネクタ P3, P4, P5
- XMC リア I/O コネクタ J14 は P3 (64 single ended signals) に接続
- XMC リア I/O コネクタ J16 は P4 および P5 (78 single) に接続
- P5 can also deliver power to the rear I/O module (+12V, +5V, +3.3V)
- Suitable e.g. for PIM carrier rear I/O module (VITA 36 Draft)
- EKF offers custom specific rear I/O module development
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- Coating, sealing, underfilling 御要望にて対応可能
- RoHS 認証 2011/65/EC
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 64.2 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
