- 概要
- PICMG CompactPCI Serial (CPCI-S.0) システム ペリフェラルカード
- フォームファクタ 3U 4H
- バックプレーン通信 PCI Express x4 または x1 対応スロット (J1/P1 コネクタ)

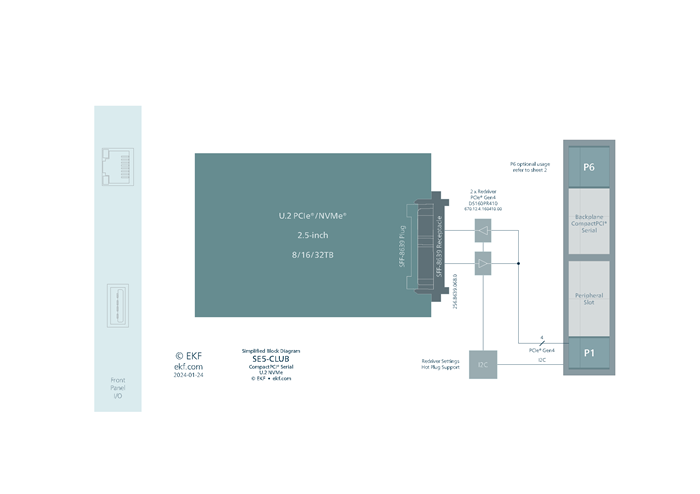

- U.2 ストレージ
- SFF-8639 コネクタ
- 2.5 インチ U.2 NVMe ドライブの取付穴 (SSD は付属していません)
- U,2 最大の高さ 15mm
- U.3 タイプ SSD に適しています
- 12V 主電源, 3.3V 補助電源
- PCI Express Gen4 x 4
- オンボード PCIe Gen4 りドライバ。 最適なシグナルインテグリティを実現
- 理論上の転送速度は最大 64Gbps (PCIe Gen4 対応 CPU カードおよびバックプレーン x4 スロットのみ)
- 標準転送速度 最大 32Gbps (PCIe Gen3 対応CPUカードおよびバックプレーンx4スロットのみ)
- ボードのホットプラグ手順をサポート (未定)

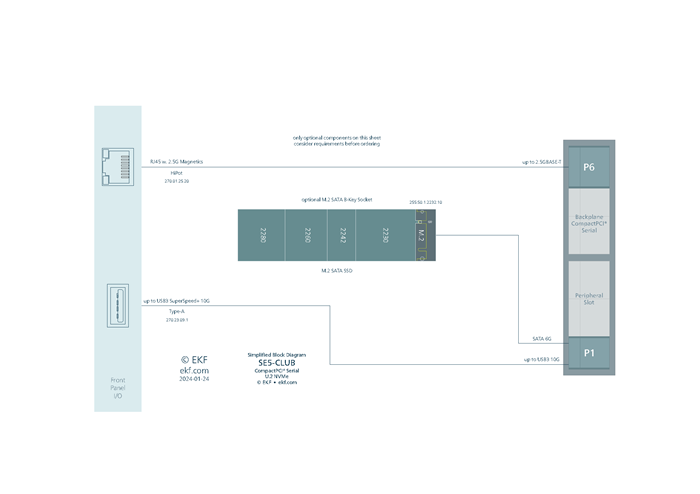

- オプション M.2 SATA ドライブ
- オプション M.2 B-Key ソケット
- 最大 2280 サイズ モジュール スタイル
- SATA 6G モジュールに適しています (PCIe NVMe には適していません)
- SATA 対応の J1/P1 バックプレーン・スロットが必要です
- M.2 SATA SSD は付属していません
- オプション フロントパネル I/O
- オプション RJ45 イーサネット・フロント・パネル・ジャック (トランスフォーマ・マグネティックス内蔵)
- 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T (NBASE-T 2.5GE)
- Gigabit Ethernet 対応のバックプレーンスロット (J6/P6) が必要です
- 2.5GBASE-T (2.5G ケーブル) が有効な CPU ボードのみ対応
- オプション Type-A USB3 コネクタ
- USB 対応のバックプレーンスロットが必要 (J1/P1 経由の USB 2.0 以上)
- 最大 10G USB 3.1 Gen2 転送速度 (10G は対応の CPU ボードのみで可能 )
|
- アプリケーション
- 堅牢な大容量ストレージ 要求の厳しい産業用コンピューティング、エッジコンピューティング、IIoT 向け
- エンタープライズおよびデータセンター・パフォーマンスと信頼性が必要な産業用途
- スケーラブル・ソリューション - ドライブあたり最大 30TB の容量, CompactPCI Serial システムで最大 8 枚のキャリアカード
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- ご要望に応じてカスタム仕様の開発が可能
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55035, EN55032, EN62368-1 (CE) 準拠
- MTBF tbd.
|
