SE1-PITCH は, CompactPCI Serial 2 x M.2 SSD キャリア・ボードです。
3U 4HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
1 x M.2 ソケット PCIe x4 (NVMe) SSD および 1 x M.2 ソケット SATA SSD 搭載。
動作温度範囲は, 0℃ 〜 +70℃ (商用温度範囲),-40℃ 〜 +85℃ (オプションで産業用温度範囲,温度拡張版) に対応しています。
 PDFカタログ
|
 |
AWSE1PITCH-3sp 251226 |
| |
概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- Suitable for CompactPCI Serial ペリフェラルスロット (PCI Express & SATA enabled)
- CompactPCI Serial ファットパイプ・スロット または ペリフェラルスロット (PCIe x 4) 推奨
- CompactPCI Serial バックプレーン コネクタ P1, PCI Express x4 and SATA
- PCI Express Gen3 (8GTps) redriver for optimum PCIe signal integrity
- SATA 6Gbps redriver for optimum SATA signal integrity
技術的な詳細についてはデータシートをご確認下さい。
|
|
|
|
| |

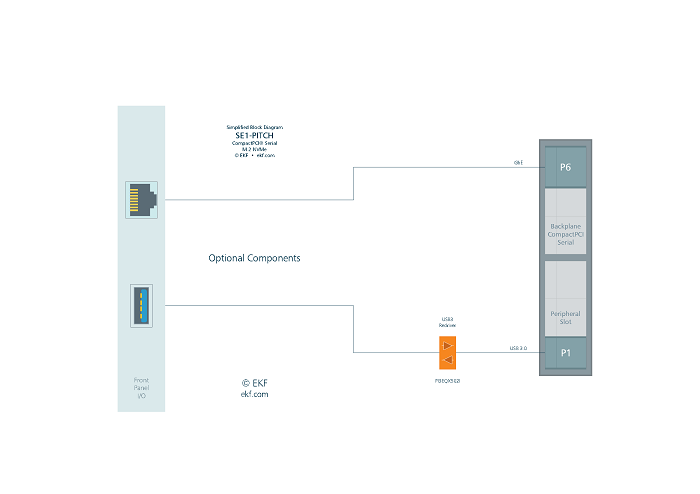

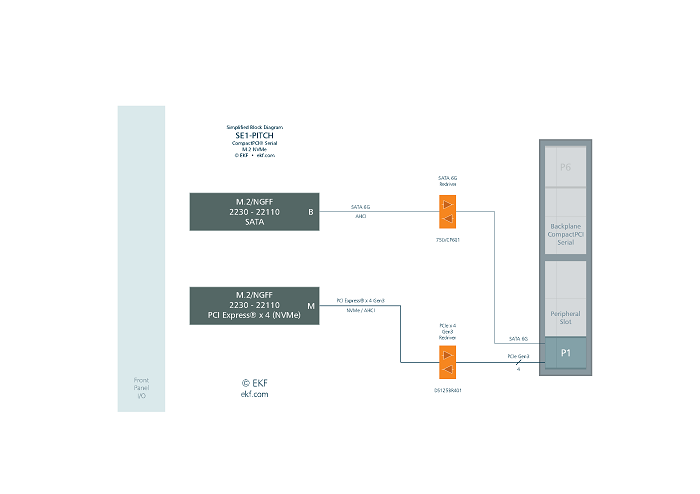

システムブロック図
|
|
|
|
|
| |

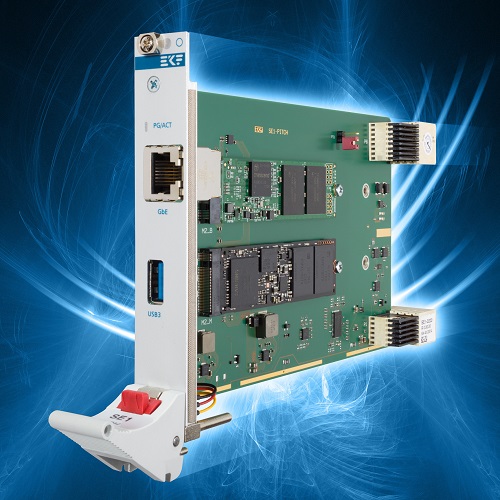

SE1-PITCH および M.2 モジュール および フロントパネル I/O オプション 付
|
| |
|
|
