   ■SD8-STEEL ■ 主な特徴

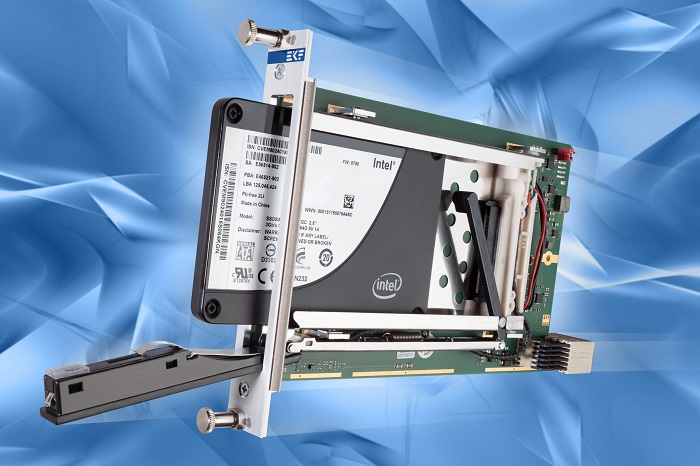

SD8-STEEL

写真をクリックすると拡大写真をご覧になれます。
SD8-STEEL は, CompactPCI Serial SATA ドライブ (2.5-インチ または 1.8-インチ, HDD/SSD) モジュール キャリア・ボードです。
PICMG CPCI-S.0 ペリフェラルスロットカードです。
最大 4 x SATA チャネル搭載。















PDF  PDFカタログ（704KB）
見積り依頼
AWSD8STEEL-1 210831
  1. 概要
    • CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
      (up to 8 SATA Channels Specified on a CPCI-S Backplane)
    • モバイル・ロック収納 2.5 インチ SATA ドライブ
    • HDD/SSD ドライブ 標準サイズ 70mm x 100mm x 9.5mm に対応
    • フロントパネル・ドアスロット
    • NSS コネクタ (change rate up to 50.000 mating cycles)
    • オプション・キャリア・ボード, PCB マウント 2.5 インチ SATA ドライブ用
    • オプション・キャリア・ボード, PCB マウント 2.5 インチ SATA Half-Slim SSD 用
    • CompactPCI Serial バックプレーン対応 (Hybrid or Native)
  1. 耐環境性能
    • Coating, sealing 対応可能
    • 長期供給可能
    • RoHS 認証

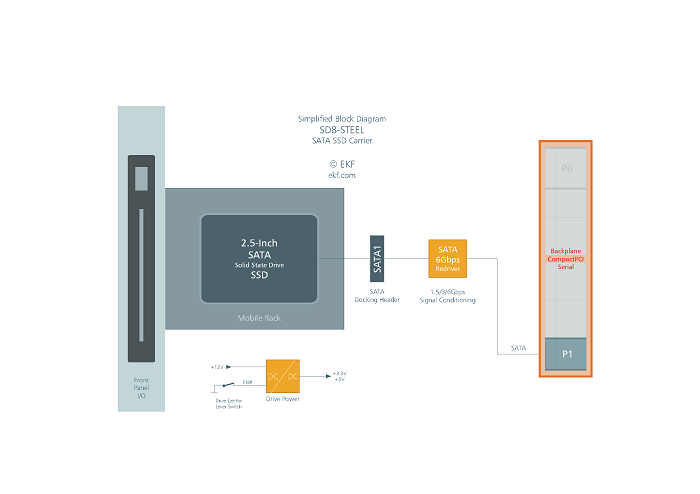

システムブロック図

システムブロック図


SD8-STEEL

SD8-STEEL

PDF  ブロック図 PDF（19KB）
