■SD4-SWEEP

■

主な特徴

写真をクリックすると拡大写真をご覧になれます。

SD4-SWEEP は, CompactPCI Serial M.2 SATA SSD モジュールキャリア・ボードです。
3U 4HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
4 x SATA 6Gbps インタフェース (3Gbps および 1.5Gbps もサポート) 搭載。
動作温度範囲は, 0℃ ～ +70℃, -40℃ ～ +85℃ (御要望にて産業用温度範囲対応可能) に対応しています。

PDFカタログ

AWSD4SWEEP-3sp 251226

　概要

CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
シングルサイズユーロカード 3U 4HP 100x160mm
CompactPCI Serial バックプレーンコネクタ P1 (for PCI Express, single or dual lane link)
CompactPCI Serial ファットパイプ・スロット (PCIe x 8) またはペリフェラルスロット (PCIe x 4) 推奨

　技術的な詳細についてはデータシートをご確認下さい。

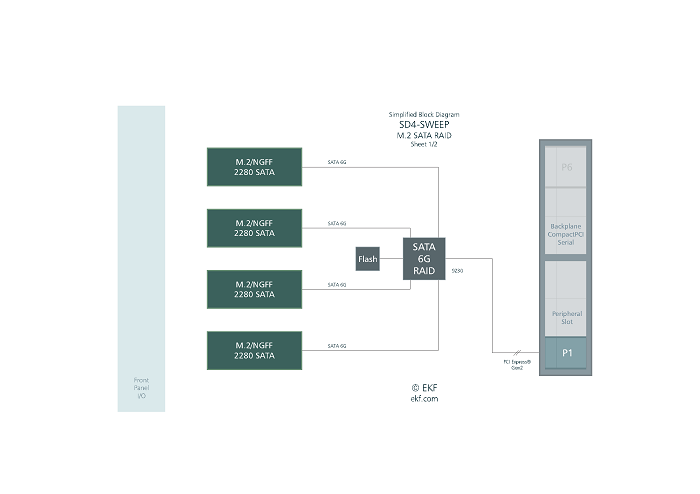

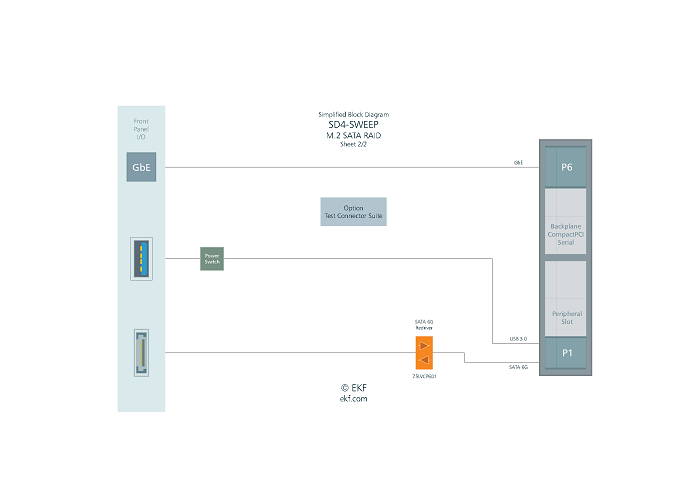

システムブロック図

ボードロック資料PDF
