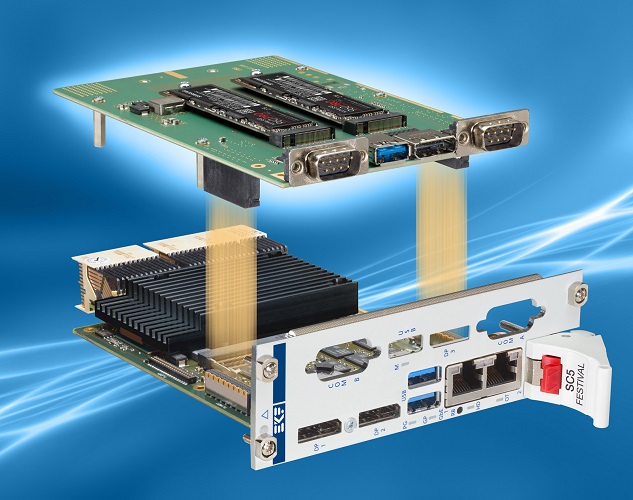

SC5-FESTIVAL CPU ボードと SCZ-NVM
 写真をクリックすると拡大写真をご覧になれます。
|
SCZ-NVM は, マスストレージ PCIe x4 (NVMe) M.2 SSD および
フロントパネル I/O の CompactPCI Serial CPU 用メザニンカードです。
CPU ボードと共に 8HP サイズのメザニンサイドカードです。
USB 3.1, DisplayPort, 2 x RS-232 などのフロントパネル I/O を備えています。
動作温度範囲は, 0 ℃ 〜 +70 ℃ および -40 ℃ 〜 +85 ℃ (要御要望,産業用温度範囲,温度拡張)に対応しています。
 PDF技術情報（904KB） |
 |
AWSCZNVM-1 210730 |

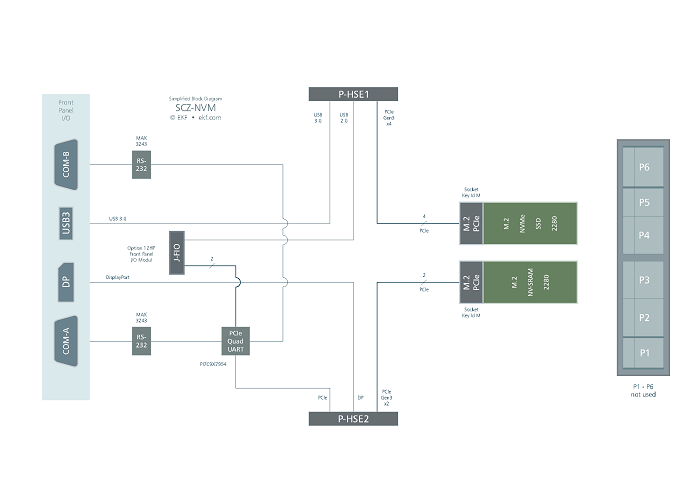

- 概要
- EKF CompactPCI Serial CPU ボード用の独自サイズのメザニンモジュール
- メザニンコネクタ HSE1/HSE2 (8 x PCIe, DP, USB3) を使用しています。
- SC4-CONCERTO, SC5-FESTIVAL などの CPU ボードに適しています。
- 追加のフロントパネル I/O と デュアル M.2 NVMe SSD と共に程度されます。
- CPU カードと一緒に 8HP で実装します。

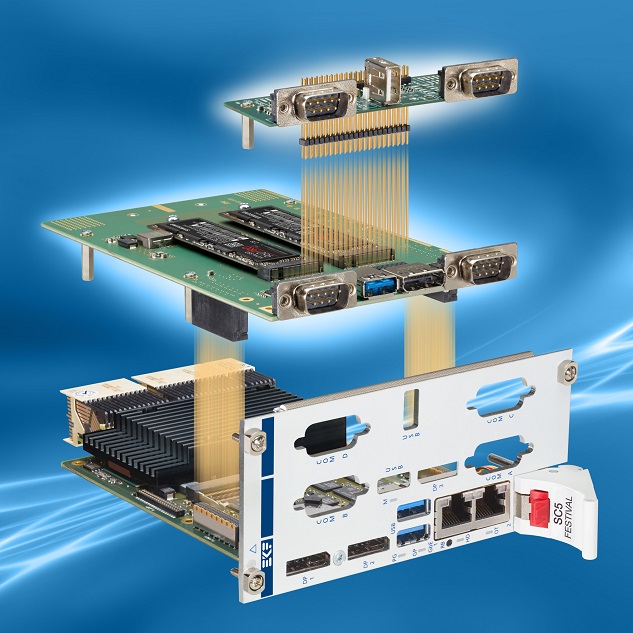

- CPU カードおよび C32-FIO メザニンと一緒に場合はトータル 12HP で実装します。
- フロントパネル I/O
- USB 3.1 Gen1 xHCI SuperSpeed F/P Type-A コネクタ
- DisplayPort コネクタ (standard type, latched), 3rd グラフィック出力
- 2 x RS-232 D-Sub 9-pin (COM port) オスコネクタ
- オプション C32-FIO レガシー I/O (2 x RS-232, 1 x USB2 Type-A)
- 8HP: CPU カードと SCZ-NVM
- 12HP: CPU カードと SCZ-NVM と C32-FIO
- オンボード マスストレージ オプション
- 1 x M.2 コネクタ (NGFF), M-key, NVMe (PCIe Gen3 x4) SSD モジュールに対応, 最大 22110 サイズ
- 1 x M.2 コネクタ, M-key, 標準 NVMe (PCIe Gen3 x2) SSD および 特殊機能モジュール (Intel Optane,EKF M01-NVSRAM など) に対応, 最大 22110 サイズ
- UART
- Diodes/Pericom PI7C9X7954 PCI Express bridge to quad port UART (Universal Asynchronous Receiver Transmitter), 16C550-type compatible, up to 15Mbps
- Two ports with RS-232 transceivers MAX3243E, TIA/EIA-232-F, up to 250kbps, for front panel I/O (D-Sub connectors 9-pin male, COM port pin assignment)
- Two UART ports for use on C32-FIO mezzanine module (option), TTL level signals
|
- アプリケーション
- EKF CPU Cards
- NVMe SSD ベースのソリューション, 2 x M.2 コネクタ PCIe ベースのモジュール
- SSD マスストレージ追加およびバックプレーン Ethernet の追加
- COM ポート I/O (RS-232), 4 ポートまで拡張可能
- 3rd DisplayPort コネクタ (video output), 4k 性能マルチモニタ・アプリケーション
- USB 3.0 ポート, 通信やリムーバブル・ストレージなど
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 御要望にてカスタム設計可能
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS 認証 2002/95/EC
- 動作温度範囲 0℃ 〜 +70℃
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張) 要御要望
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 59.6 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
